王磊
包钢股份巴润分公司 内蒙古包头 014080
摘要：本文分析了牙轮钻机水箱的现状及存在问题，简述了KY-310B型牙轮钻机湿式除尘系统的工作原理，并分析了在使用的过程中暴露出的问题，详细分析了水箱口溢水的主要原因及具体的改造方案，对改造后的效益做出了详细的论述，充分发挥公司的设备效率，解决生产中存在的实际问题。
关键词：牙轮钻机；水箱；改造
前言
随着公司开采规模的不断扩大，大量的大型钻机逐步引进，以满足公司采掘设备生产的需求。我公司所使用的穿孔设备为KY -310B型及YZ-55B型牙轮钻机，作为一种重要的穿孔设备，KY-310B型牙轮钻机主要使用的是湿式除尘系统，其具有减少劳动强度、便于设备维护的作用，能够保持良好的采场作业环境。然而KY-310B型牙轮钻机湿式除尘系统也暴露出了一些问题，为了使之能够满足生产的需求，必须对其进行改进。其中KY-310B型牙轮钻机原出厂设计的水箱加水口在实际使用过程中出现了一系列的问题，出于安全性能及维护方便的考虑，特提出对KY-310B型牙轮钻机的水箱口溢水现状进行改善。
1 KY-310B型牙轮钻机水箱口现状及存在问题：
为了最大限度的降低钻机穿孔时排出的岩渣及粉尘污染环境，危害现场人员的身体健康，钻机上配有湿式除尘系统。湿式除尘系统由带有保温层的水箱、截止阀、水泵、节流阀、流量调节阀、止回阀和加热器等组成。KY-310B型钻机所配置的水箱容积为3.88m3，这些水大部分用于钻机穿孔时注水系统的湿式除尘，还有一部分用来冲洗设备。由于水箱口直径为155mm，高度为100mm，在实际生产过程中，当设备移位的时候，由于设备的晃动造成水箱内的水会外溢，外溢量可达储水量的1/5，长距离移位外溢情况会更为严重。
2 牙轮钻机水箱口溢水原因分析
2.1 作业场地不平
钻机正常作业过程中，设备的作业场地难以达到理想的平整度，在钻机移位过程中，车体随着凸凹不平的路面发生倾斜，造成水箱内的水外溢。
2.2 长途移位频繁
由于我矿属于新型矿山，采场的空间不足，开采规模远没有达到大型矿山的标准，因此钻机长途移位及升降段较为频繁，导致钻机车体的倾斜度较大，水箱水外溢的程度较大。
2.3 水箱加水口设计不合理
.png)

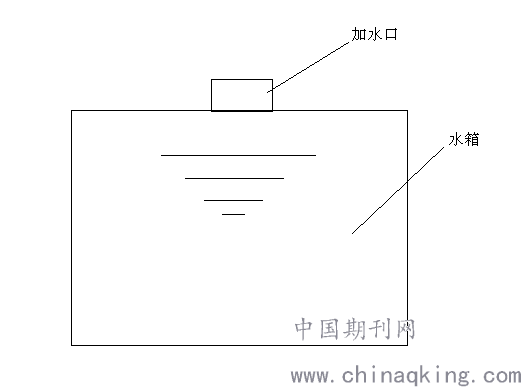

改造前的水箱示意图
水箱加水口高度设计不足，需将加水口加高。加水口下部为平口，水箱内的水很容易外溢，应将下部适当升入水箱。
3改造的具体方案
随着公司的不断发展，采场空间会进一步扩大，因此投入的设备也会越来越多，最终达到19台牙轮钻机，频繁移位的现象将会极大的降低。随着操作人员整体操作水平及工作经验的不断提升针，采场的作业面也会得到很好的改善。通过对水箱口溢水这一现状进行了仔细的研究分析，其中水箱口设计不合理是溢水的主要原因。通过已确定的主要原因，开始实验加水口不同高度水箱内的水外溢量，以便达到节约材料成本，减少外溢量，最后确定合理的高度。我们将水箱加水口高度由原来的100mm改为现在的260mm，并且伸入到水箱260mm，具体改造方案如图所示。
.png)

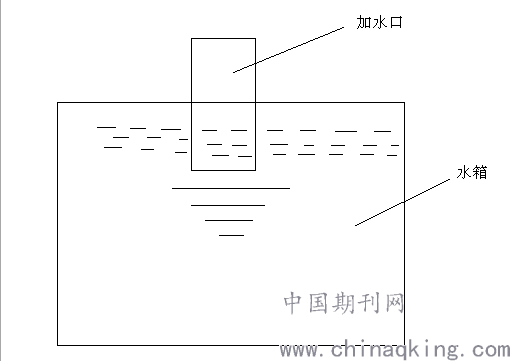

改造后的水箱示意图
4 效益评价
4.1 经济效益
本次改造投资相对较少，水箱内水的外溢量由原来的1/5降低到1/10。直接经济效益主要是水箱内水的外溢量，节约了用水量的成本。以一台设备一天用一箱水计算，一箱水节约的水量为3.88X1/10=0.388m3，每吨水成本10元，即节约3.88元。我公司现运行9台KY-310B型牙轮钻机钻机，每个月可节约用水成本1047.6元。
4.2 其他效益
减少水箱外溢量，能够有效避免行程支架及水箱下部结冰现象，极大的降低了操作人员清扫设备卫生的劳动强度。
5 结语
本次改造我们将实验地点定在了13#钻机，经过试验后，能够显著减少水箱内水的外溢量，我们将把这次的实验结果用到剩下的8台KY-310B型钻机进行改造。此外，我们会通过我公司设备部与该型号钻机厂家（南昌凯马公司）进行沟通与联系，建议厂家在以后的钻机生产中将这一问题在出厂时彻底解决。改进的目的是为了更好的解决生产当中存在的实际问题，此外，极大的降低了水箱内水外溢的问题，为公司的安全、生产、设备、成本做出贡献。
参考文献
［1］KY-310B牙轮钻机使用维护说明书 ，南昌；南昌凯马有限公司，2011.
［2］KY-250D牙轮钻机使用维护说明书，南昌；南昌凯马有限公司，2010.
［3］露天矿钻机司机，包头；包钢（集团）公司白云鄂博铁矿，2002.
作者简介：王磊（1988-），男，汉族，内蒙古包头市人，函授(本科)，现从事设备操作，联系电话：15849466931
