刘锐
广东电网有限责任公司阳江供电局，阳江，广东，529500
摘要：随着电力走廊空间信息图形化系统在广东电网推广运行，得到了较多经验积累。尤其是本地化应用后，对于电力走廊精益化管控流程进行系统固化并推广工程实践经验成为当下趋势。文章介绍系统在广东某地市供电局运行经验，针对主配网运维班组所提出的业务需求，结合实际情况，总结出新技术时代下电力走廊空间信息图形化、可视化、精益化运维的技术手段和管理模式，提升电网运维的精细化、智能化水平。
1 系统功能体系设计
电力走廊空间信息图形系统主要包括：
（1）电力走廊空间信息图形化应用系统（B/S）包括输电线路运维策略及管控管理、防外力破坏闭环管理、输电线路抗台风评估管理、配网GIS图形拓扑CIM数据集成、知识库管理、适应性改造、数据维护、地图数据更新八个一级模块。
（2）电力走廊空间信息图形化应用系统（APP）包括系统管理、数据采集、查询检索、导航辅助、隐患管理五个一级模块。
（3）系统集成包括与安全生产系统集成及GIS平台集成。
2 工程实际应用案例
2.1 输电线路运维策略及管控管理
通过电力走廊系统可将多输电线路运维策略进行系统固化，基于线路管控等级，实现巡检策略、巡检计划制定。
根据运维班组人员时间运维区域，定义线路区段范围，确定线路起止点设备。区段定义与设备主人管理，通过区段的定义，结合线路管控等级定义及主人制管理，为线路运维策略及巡视计划提供基础数据分析支撑。
利用系统多源信息，结合系统微地形、微气象、季节、外力破坏等因素，对输电线路健康度进行评估提醒，在生产系统完成健康度动态评估，并将数据更新至电力走廊空间信息图形化系统。从而集成生产系统输电线路重要度、健康度、管控级别数据，当生产系统重要度、健康度、管控级别发生变化时，实现数据动态更新。其风险矩阵如下所示：
.png)
最后制定运维策略库，依据设备运维维护相关规定及生产运行实际需要，按照设备类型及维护类型制定维护策略，确定巡视周期、巡视内容等，以保障设备安全稳定运行，并将维护策略固化至系统，并支持策略内容的手动编辑。
制定计划时，选择设备，调取设备固化的维护策略内容，系统根据任务类型、维护周期，系统自动计算生成设备维护计划，并可手动修改，也可以手动进行计划的新增、编辑。
根据任务类型不同，生成不同计划内容，如巡视计划内容包括巡视范围、巡视内容、计划责任人、执行人、计划执行时间、计划完成时间等内容。
系统工程实践证明：通过多源信息综合判断设备健康状况并智能生成运维方案有效的减少了运维人员重复巡检工作量，提升工作效率，并能精准有效查找隐患，具有一定推广性。
2.2电缆安装辅助决策应用
对电缆的埋深、走向数据进行现场采集，并通过在线或离线的方式上传、存储到系统后台服务器。
电缆基本信息采集实现对电子标签、电子标识器的信息采集，包括电子标签、电子标识器的ID码、安装地理位置、GPS经纬度等信息、地下电缆走向、埋深、电缆沟(槽)宽度等电缆基本信息，通过电子标识器标识电缆路径点，形成电缆路径走向。顶管、工井数据采集
考虑到电缆射频识别ID唯一，即RFID唯一，读取其ID，并绑定到具体的线路，将RFID与相关线路、设备、通道路径点等进行关联。需要改造与安全生产系统和 GIS 平台中获取的基础台账（线路、通道、附件、设备等）数据的关联关系。
同时对电缆路径节点进行地面全景VR拍摄采集管理，主要拍摄工井、竖井、接头井、户内外终端、交叉互联箱、接地箱等安装有电子标识器的节点周边路面环境。

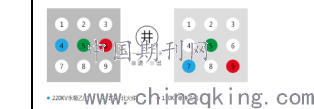

最后对工井内部结构进行建模，采集工井内部全景VR，并绘制敷设逻辑图如下图。
3文章小结
.png)
图 128工井内部全景VR
当班组人员需要对某电缆进行处理时，可以通过对顶管段埋深断面图浏览，通过可视化辅助现场判断顶管的安全距离，实现顶管安全距离现场分析。
工程实践证明：通过电缆辅助决策模块，能有效的进行电缆隐藏管道管理，尤其是对于需要开挖工程，辅助决策管理能可视化判断顶管安全距离，大大减少施工工程外力破环情况发生。
3 文章小结
文章介绍了电力走廊空间信息图形系统工程实践经验，该系统通过调用集成“6+1”系统数据信息，搭建：防外力破话、输电系统运维策略、抗台风管理、配网GIS等模块，在广东电网全面铺开应用，得到了员工一致好评。
未来系统需要进一步运用“云大物移智”技术手段，提高智能水平，提升系统稳定性，并进一步减少员工工作负担。
