万文东
1.华东送变电工程有限公司 上海嘉定 201803
摘要：输变电工程的数字化施工是内在发展趋势，Revit系列软件是解决建筑工程设计和分析的工具，本文结合输变电工程中变电站建模要求，详细论述标高和轴网的创建、变电站主体部分模型的构件、变电站附属建筑物模型的构件、变电站有关族的构建以及三维模型展示等内容，可在相关领域进一步推广和应用Revit建模技术。
关键词：BIM信息化模型；Revit建模技术；变电站工程；轴网创建；三维模型展示
1.前言
目前,采用Autodesk公司开发的Revit系列软件是解决建筑工程设计和分析的工具， 目前在建筑行业中广泛应用，近些年来已经被引入到水利水电工程三维设计中。Revit的优势主要体现在以下方面：初步设计、方案图、施工图、建筑经济指标、效果图、漫游可以实现一体化；平、立、剖面、明细表双向关联，一处修改，处处更新，自动避免低级错误；Revit设计会节省成本， 节省设计变更和加快工程进度。
2.变电站BIM模型的构建
2.1 标高和轴网的构建
该变电站项目模型的创建首先应从绘制模型的标高和轴网开始。标高和轴网是建筑定位的基准，标高和轴网创建的准确性将直接影响整个变电站模型的准确性。在标高创建的过程中， 先是在立面视图中绘制标高，Revit软件能够根据立面视图中创建的标高自动为各个标高创建平面视图；标高创建结束后，就可以在平面视图中绘制轴网。
2.2 变电站主体部分模型的构建
变电站主体建筑物分为两个部分，一个是建筑部分，一个是结构部分。建筑部分模型主要包括变电站的墙体、构造柱、电气设备、电缆沟以及门窗、外场场地等主体建筑模型；结构部分主要包括梁、板、柱、楼梯以及其配筋。在模型构建的过程中，采用先建筑部分后结构部分的顺序进行变电站模型的构建。电缆沟既是变电站建筑的一大特色，也是变电站建筑设计、工程量统计部分的难点。我们可以使用墙体、楼板来构造电缆沟，绘制过程较为繁琐。在概算定额中，电缆沟的取费子目是复杂地面，取费基础是建筑物轴线尺寸面积，没有扣除电缆沟的洞口面积，工程量统计规则与楼板一致。
对于复杂钢结构的表达可以使用Tekla软件进行建模，Tekla软件可以实现钢筋和钢材的精细化建模和预制加工，进而可以大幅度降低工程成本。图1是建立的变电站主体结构模型。
.png)

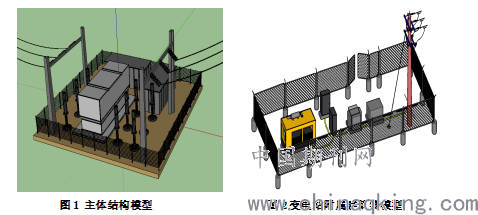

图1 主体结构模型 图2变电站附属建筑物模型
2.3 变电站附属建筑物模型的构建
变电站的附属建筑物包括泵房、蓄水池和事故油池,根据项目要求在不同的楼层平面上进行绘制。泵房的创建方法同变电楼类似,从墙体开始一步一步地绘制:蓄水池中的水可以通过“楼板”工具来生成,修改材质属性即可:事故油池通过手动创建族来完成,注意在顶盖、把手处要生成模型组便于联动变化。
2.4 变电站有关族的构建
在 Revit2014中,基本的图形单位被称为图元,这些图元都是用族来创建的，族是Revt设计软件的基础和精髓所在,族参数越多,信息量就越丰富,就越能体现BIM技术的价值。族的创建有五种基本命令,即拉伸、融合、旋转、放样和放样融合,熟练运用这些基本命令可以创建出各式各样的族文件。
2.5 三维模型展示

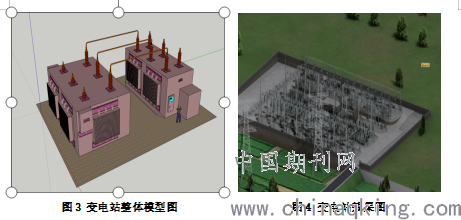

基本建筑结构形式为框架结构,基础为筏板结构,主体结构共两层,首层为10kV开关室、接地变室、电容器室及生活间,二层为35kV开关室、二次设备室及资料室、工具室等房间。其中，使用 Revit创建的10kV开关室和该变电站整体模型如图3所示，变电站效果如图4所示。
.png)
图3 变电站整体模型图 图4 变电站效果图
3.结论
本文详细论述Revit软件进行变电站项目的建模过程，包括标高和轴网的创建、变电站主体部分模型的构件、变电站附属建筑物模型的构件、变电站有关族的构建、最后展示三维构建模型，可提升Revit软件满足于工程建设的高质量需求水平。
参考文献
【1】张建平，李丁，林佳瑞.BIM在施工中的应用【J】.施工技术，2012，41（16）：10-17.
【2】刘占省，赵雪峰.BIM技术与施工项目管理【M】.北京：中国电力出版社，2015.
【3】刘阔.机电BIM二维、三维一体化深化设计的实施要点与研发方向【J】.安装，2019，389-392.
【4】刘睿.BIM电力专业基础知识与操作实务【M】.北京：中国建筑工业出版社,2018.
