周永宏
四川石化有限责任公司 四川 成都市 611930
摘要：随着科学技术的迅速发展，社会经济的日益提升，国民经济中的石油化工企业各项发展的重要性毋庸置疑，而对其持续性和稳定性的要求也被提上了日程。晃电，是一种在极短的时间内，一般为一点五秒，电网系统中的电压以极快的速度跌落，又迅速恢复正常的现象，在石油化工企业生产过程中，晃电是会导致配电网和电气设备无法正常工作的，因此，为了提升企业生产的稳定性、持续性，需要根据具体的晃电现象设计相应的方案。本文将围绕石化企业抗晃电的应用及改进措施的主题进行深入思考以及探讨。
关键词：石油化工企业；抗晃电；具体应用；改进措施；UPS
随着我国经济发展，越来越多的群众选择购置汽车，道路上的车辆日益增多，对石油化工企业生产产量等的需求也在不断提升。而石油化工企业生产过程中需要稳定的配电网和电气设备，由于天灾和各种其他原因，例如受到了雷击，电压瞬变以及短时间内的断电等等，在企业的用电上经常出现电压波动甚至是极短时间（一般在1.5秒之内）的断电的现象，这就是晃电，晃电会导致生产中止，甚至会导致电气设备的损坏，造成各种损失。因此，要制定起相应的抗晃电方案，以保证企业的正常生产及稳健发展和保护好其中的用电设备。
1.石化企业抗晃电的具体原理和其应用现状
1.1抗晃电的具体原理
在石油化工企业生产中，为了防止供电出现问题，需要做好抗晃电设备的工作，高压低压电动机抗晃电的主要原理如下。首先是高压电动机的抗晃电是依靠电压互感器设备以监测电压在不同时刻的变化，当出现晃电的情况时，就通过设置延时的电压继电器将时间往后推延，利用这个短暂的间隙，将电闸恢复至未跳闸的状态就可以达到抗晃电的效果。而低压电动机的抗晃电技术主要也是利用控制器进行监测电压，当出现晃电的现象时，是通过接触器自动地将开关断开，并且要在规定时间没将电压恢复，随后再次通过控制器使其辅助触点接通，与发生晃电后的接触器再次连接起来。此外，低电压电动机的抗晃电主要可以分为两种形式进行再起动，一种是无控式，另外一种是有控式。无控式是根据电动机的运行状况进行再起动，比较简单；而有控式是延时分批次再起动抑或是分组分批再起动，可以根据实际生产台数进行起动，提高时间利用率。运用哪种抗晃电形式的主要评判标准是生产工艺、变压器实际容量等具体情况进行分析。
1.2石化企业抗晃电的应用现状
为保证生产过程的安全可靠性以及持续性，在大部分石油化工企业的生产过程中都已经将抗晃电技术渗透进去了。例如，在低压抗晃电设置中，利用电动机及其综合保护器来完成再起动；根据不同结构，在供电系统的高压低压电动机的使用中，利用UPS技术和快切技术和更多专门技术的配套措施，制定相应的抗晃电方案，便于电动机的自动重启；在石油化工企业的抗晃电设备中优化升级自动的在线监测装备以监控电压、电容的实时状况，为抗晃电的实现提供更精准的数据等等。然而，就当前状况来看，石油化工企业的抗晃电的应用相对而言还不够高效完善，尚可以进行更多的改进和优化。以下将具体介绍一些石化企业抗晃电的改进措施以期企业向更高效的方向发展。
2.石化企业抗晃电的改进措施
2.1接触器和变频器的抗晃电改造
在石油化工企业的抗晃电改造中，一些零部件的改造是必不可少的，本文将就接触器和变频器的抗晃电改造进行分析。首先是变频器，晃电现象的发生无非是电压的大幅度变化抑或是电压归零，直接断电的情况，由此可以推知，解决电源的晃电问题是重中之重，主要的部件就是变频器。通用变频器主要包含在各种情况发生后的再起动功能，如断电后、捕捉和故障后自动再起动的功能，因此可以通过设定相应的参数，结合具体情况进行变频器的抗晃电改造。除此之外，接触器也是抗晃电改造中十分重要的部件，通过接触器的自动断开和吸合的功能，可以为抗晃电做出有效的贡献。根据实际需求，设置电源电压、采样电压等参数，在接触器检验到参数超出限制后就可以自动断开，避免更多的设备出现晃电的问题，同时，在遇到一些特殊情况时，接触器还可以通过人为手动断开来操作，既便捷又高效。
.png)

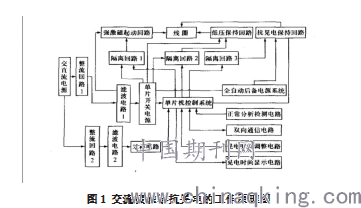

图1 交流接触器抗晃电的工作原理图
2.2采用UPS抗晃电技术，优化抗晃电模块
UPS系统指的是在抵压配电柜中单独建立一个供其使用的供电系统，为低压配电柜提供二次控制的有效可靠的电压，并且利用母线系统为其提供稳定持续的电源。如发生晃电的情况，可以利用接触器和UPS系统的独立电源进行工作，不会影响到石油化工企业的生产。于 UPS系统而言，只需要根据实际需求设定好交流电压、吸合功率和线圈负载等等，利用二次控制的部分选择是吸合抑或是断开电源，以保证整个生产流程的稳定。
2.3添加抗晃电设备，完善抗晃电的快切系统
要提升抗晃电的实际应用效果，完善抗晃电的整体系统，进行深入改造，首先是需要添加更多的抗晃电设备，可以预备不测，如果其中一台抗晃电设备被损坏或者出现失误，还有其他设备可以替换。此外，还需要完善抗晃电的快切系统，快切系统是能够同时发出不同的断开和吸合的指令，并且能实现电源短期内的快速切换，能为系统持续供电打好基础，不仅能保护继电设备，同时可以提高抗晃电的效率。
总结：
综上所述，石油化工企业生产的重中之重是需要持续性和稳定性的生产，因此必须保证其供电网和电气设备的稳定运行，需要可靠的抗晃电装置。保证和满足生产量的要求，保持供配电网的安全，是如今石油化工企业需要探讨和钻研的重要课题。设计管理人员要根据石化企业抗晃电的具体原理，针对现状存在的问题，制定并选择采用科学合理的抗晃电的措施，通过添加抗晃电设备，优化设置抗晃电模块，优化升级抗晃电的交流接触器设备以及完善抗晃电的快切系统和保持相应继电的电动机参数等途径，以期避免电路系统出现问题，致使石油化工企业生产停滞的状况。
参考文献：
[1]王建,赵恩军.大型化工企业供电系统抗晃电措施及其应用[J].泸天化科技,2019(03):128-132.
[2]韩亮.试分析石油化工装置抗晃电措施的探讨研究[J].中国设备工程,2018(22):155-156.
[3]许洪元.石化企业抗“晃电”综合解决方案研究与应用[J].电气应用,2012,31(11):46-49.
作者：周永宏 1977.08 男 四川阆中，本科 工程师 工业电气自动化
