李贵良 罗新元 郭祥 罗永盛
云南电网有限责任公司德宏供电局 678400
摘 要本文成功研制开发出一种新型SF6密度继电器自动校验系统。利用图文转换技术读取示值读数，对触点的校验提出全新自动扫描功能。增设数字摄像机，开发图像转换软件，在数字摄像机自动获取指针仪表的数据，在数据获取后，通过通讯链路将数据传输给密度继电器检验仪，实现被检数据全自动获取，极大提高检测效率和检测的准确度。
关键词：SF6密度继电器、自动校验系统、图文转化
正 文
一、研究背景
市场上现有的SF6密度继电器校验装置在行业内至今没有实现全自动检测功能。指针式的仪表检定工作属于半自动式人工检测，一些厂家的校验系统需要外接气瓶，不能自动采集数据。读数时需要通过人眼读数来操作完成，这种存在的弊端，容易造成读数误差。厂商尚未开发出取代人眼读数的SF6密度继电器校验系统，并且实验报告还需要人工填写。但作为自动化信息技术日益发展的今天，面对电力行业日益增长的高标准作业和工作质量要求，测试设备全自动检测技术的研究早已是一种发展趋势。
二、设计思路
利用图文转换技术读取指针式SF6密度继电器示值读数，对触点的校验提出全新自动扫描功能。增设数字摄像机，开发图像转换软件，在数字摄像机自动获取指针仪表的数据，在数据获取后，通过通讯链路将数据传输给密度继电器检验仪，实现被检数据全自动获取，极大提高检测效率和检测的准确度。
新研发的校验仪将对各种SF 6密度继电器进行校验，并做到对指针式接点输出及智能式电流输出的SF6密度继电器进行现场校验，以及对SF 6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器，采用中断方式对密度继电器的动作进行实时捕获，因此如该仪器在最终完成后，将对测试测量更准确及时记录处理。具体设计基本原理图如下。
.png)

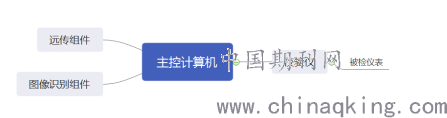

图1 指针式SF6密度继电器全自动校验系统设计原理图
校验主机系统在现有压力参照标准源的基础上开发图文转化模型采集系统，实现对校验过程中的六氟化硫密度继电器盘面的示值采集。示值采集采用高精度的工业相机，相机组件可以直接固定安装在六氟化硫密度表的表壳上，通过照相机采集示值，将采集的信息传输至校验主机位置进行数字转化，通过反馈控制反馈给控制处理中心即主控计算机。该校验仪设计定位等级为0.05级，校准点不少于10点（含零点）。所选取的校准点均匀分布在全量程范围内，校准前先做1次预压试验，校准时从零点开始均匀缓慢地加压至第一个校准点，待压力稳定后读取标准器和校验仪Pt的示值，校验仪Pt示值与标准器示值之差即为该点的示值误差。如此依次在所选取的校准点进行校准直至测量上限，然后在测量上限处造成一个微小的压力波动，待压力稳定后再逐点进行降压校准直至零点。升压和降压时平稳，避免了冲击和过压现象。如此，计算机中心进行数据处理后按照既约程序进行下一个校验点的升压、稳压、采集、反馈、再控制，如此反复进行，完成上下行程的校验。同时在触点校验时进行切换值、恢复值、报警值的采集与计算。最后按照SF6密度继电器校验规程或作业指导书进行合格性判断。最后数据处理中心通过开发的程序自动选填试验数据，自动完成实验报告的处理，并通过研发的安全加密传输模块，将试验数据传输上云。
上述所有校验过程为一键操作，测试开始后整个过程无需人员干预，真正实现全自动校验。
三、发展前景
该SF6密度继电器全自动校验系统已在实际生产测试工作中进行了长期的应用，适用于各种型号的SF6密度继电器自动校验，具备了手动测试与全自动测试模式，精确度等级高，使用效果显著，能极大提高工作效率。在未来电力设备自动测试技术的研究应用与物联网在线检修技术的开发中具有很好的发展前景。
参考资料
【1】 JJG1073-2011《压力式六氟化硫气体密度控制器检定规程》
【2】电力主设备运行技术问答，化学工业出版社，李宏，ISBN9787122075161
【3】电力用油与六氟化硫，中国电力出版社，罗竹杰，ISBN 9787508359526
作者介绍：李贵良，1989年10月生，就职于云南电网有限责任公司德宏供电局。工程师、技师、变电运检三级技能专家、云南省技能大师。
