刘晓洲
广东电网有限责任公司惠州供电局 广东惠州 516001
摘要：以往使用的验电以及挂接地线操作，存在的安全风险非常大，其中包括：由于验电并不能同步于挂接地线过程，如果在开展验电过程中，被测对象并没有带电，但是挂接地线进行验电的时间内，有临时反送电发生，导致的带电挂接地线误操作事件发生，会有非常严重的后果。因此，需要对全新的用于高压接地棒的感应验电装置进行研制，本文针对用于高压接地棒的感应验电装置做出了进一步探究，详细分析了高压接地棒、验电器的应用、装置原理。
关键词：高压接地棒；感应验电装置；研制?
以往应用的模式：先停电，然后验电，最后挂接地线操作内容的模式当中，因为并不能同步进行验电以及挂接地线，一旦在开展验电过程中，被测对象并不带电，但验电至挂接地线的时间范围内，出现临时反送电的情况，便会出现“带电挂接地线”误操作事件，后果非常严重[1]。此外有些工作人员在实际工作时，为了便利性或者出现了漏带验电器等问题，会出现还没有进行验电，便会对挂接地线直接操作，属于非常危险的违章行为。所以，对于应用在接力棒当中的非接触式新型验电器的研制十分关键，可以将其在现有使用的接地棒当中进行安装，并且十分方便。在挂接地线之前，便能够对设备的带电状况实时监测，并利用声光报警装置，将相应的信息发出，例如：有电信息或者无电信息。因此本文针对高压接地棒的感应电装置研制进行了如下分析。
1、高压接地棒概述
接地棒线夹所使用的材料为压铸铝合金，其结构具体为螺旋压紧式，并没有任何的缺角以及裂纹。对于接地线操作，应用棒操作非常便捷，有较高的灵活性，其中绝缘杆表面非常光滑。
对于这一产品的使用，构成主要包括：导线弯钩线夹、跨接短路线接地尾线、接线鼻、汇流管、接地端线夹、接地钢纤、接地操作棒等组成。线夹通过高质量的热铜压铸表面抛光，之后连接好线鼻，保障紧固性。导线属于必不可少的构成部分；因为使用了高压接地棒，所以针对电路以及电气设备，在开展停电检修时，具备了非常强的可靠性。其中，接地操作棒可利用绝缘性能非常突出的进口玻璃纤维环氧树脂管，结合相应的需求开展配制工作，具备较强的机械强度。
一般携带型短路接地线分为分相式和组合式两种。适用电压：500V、10kV、35kV、110kV、220kV、500kV等。
2、验电器的应用分析
在电力系统用电作业当中，对于验电器的使用，是非常关键的一项安全工具，针对0.1kv~500kv线路以及设备是否带电进行检测非常有效，可以对停电状态下检修工作人员的安全给予保障。依照传统的规范流程，为先停电，之后进行验电，最后挂接地线操作。在验电过程中，需要对相应电压等级并且质量较高的验电器进行使用。然后，在停电设备的两侧和要进行短路接地的区域，对各相实施验电。验电内容开始之前，还需要借助电设备实施试验，以便对验电器的良好性给予保障。对设备无电压进行明确之后，要第一时间对设备进行检修，开展接地并三相短路操作内容。
结合这一操作步骤进行分析，以往使用的验电以及挂接地线操作，存在的安全风险非常大，其中包括：由于验电并不能同步于挂接地线过程，如果在开展验电过程中，被测对象并没有带电，但是挂接地线进行验电的时间内，有临时反送电发生，导致的带电挂接地线误操作事件发生，会有非常严重的后果。所以，需要针对用于高压接地棒的感应电装置进行研制，该项装置应用在接电棒中，具备要更高的可靠性，同时容易携带、组装便捷，属于不用触摸的全新验电器。此外，在传统的接力棒上安装也十分便捷，并不需要直接接触高压带电设备，利用高压线四周产生的电磁场，便可以对高压线路是否带电进行精准检测，并借助声光报警装置，对是否有带电情况给出信息。总之，对于该装置的应用效果非常明显，例如：有较高的可靠性、方便、小巧、易组装等等[2]。
3、装置原理分析

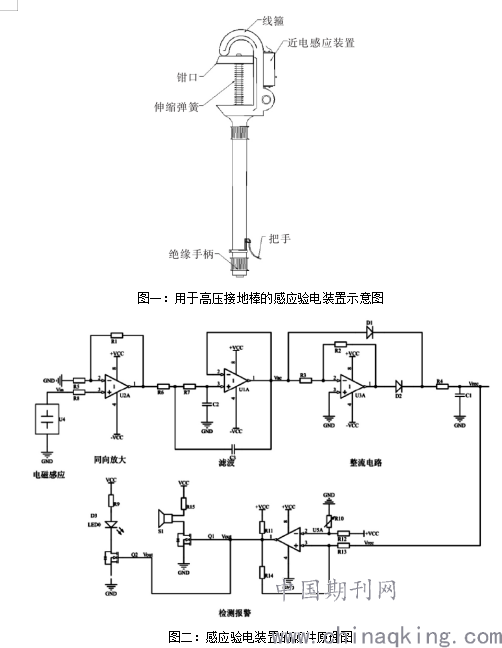

对于本装置的探究为借助片嵌在接地线夹当中，这样验电器便会有效结合好接地线夹，对非接触验电接地线夹进行构建，实现一体试验。在不对以往使用的接地线机械结构有任何改变的基础之上，使得传统接地线实现了非接触便能验电的目标，具体的示意图如图一所示
。该装置的原理充分借用了电磁感应，并不需要有任何的接触，便能够对被测对象是否带电进行检测，其中硬件的构成包括：放大电路、电磁感应模块、报警检测电路等，如图二所示。
.png)
设备如果处于带电运行的状态当中，会存在变交电磁场，具体为50Hz，之后电磁感应模块转变磁场信号，使其成为交流电压信号vin。同向放大vin之后，便可以开展滤波处理，这样能够将高次谐波产生的干扰进行消除，同时规避其他噪声对其产生的干扰。通过对图2的分析，可知巴特沃斯滤波器将电信号放大之后，借助二阶低通有源滤波之后，便能将高频干扰高效滤除。其中，全波整流、二极管以及交替导管，D1以及D2，保证了电压一直为正极，并利用RC低通滤波对近似直流电压进行获取，也就是Vrec。之后借助迟滞回路当中的比较气，对比分析目前预设的电压和Vrec，如果Vrec超过了预先设计的电压vh。比较器对于电压vout的输出便属于高电平，如果Vrec没有超过预设电压v1，那么vout便属于低电平。当其具体的位置正处于vh和v1中间时，输出状态并不会有翻转发送，所以，迟滞比较器能够对门限值四周产生的电压波动进行相应的规避，从而使输出电平vout出现抖动情况。vout可以对蜂鸣器以及灯光报警回路同时进行驱动，一旦vout处于高电平状态时，那么蜂鸣器与信号指示灯便会得到导通，说明设备带电会对用户给出相应的提醒。如果处于低电平的状态，那么无论是蜂鸣器，还是灯光都不导通，装置会结合输入的具体信号，将有线信号和无线信号进行输出，信号指示灯和相应的蜂鸣器会在验电器当中，对有电信号或者无线信号进行显示，最后结合现场的具体环境，对电阻器R10具备的阻值大小进行调节，也就是对预设电压值进行调整，能够将装置具备的灵敏性进行改变，不需要对之前设备的运行方式进行任何改变，便可以在线识别设备是否带电，并且该系统具备的干扰性能非常强，所以识别有着非常显著的效率。
4、结语
在本次探究过程中，应用在接地棒当中的非接触式验电器，可在目前已经使用的接力棒当中进行固定，并且十分便捷，并不会对以往使用的接地棒机械结构做出任何的改变，电气结构也会保持之前的状态，便能够使接地棒有相应的验电功能。从本质上，使得作业人员的安全性有所提升，不会有变电直接挂接地线的错误操作行为，使得挂地线操作具备更强的安全性。该装置的具体使用原理为电场感应，利用无任何接触的方式开展工作，在挂接地线之前，对设备是否具有带电的状态进行实时监测，并利用声光报警装置，将有电或者无电的信息发出，这样验电与挂接地线之间具备的时间差可以忽略不计，几乎为0，实现了同步完成作业的目标。利用这样的方式规避了完成验电之后再挂接地线时间，具备的真空期中带电挂接地线出现的安全事故，所以该装置产生的现实意义非常重要，有着非常高的市场应用价值。
参考文献：
[1]陈伟雄, 温焯飞, 罗其锋,等. 一种可旋转式10kV高压接地棒的研制[J]. 技术与市场, 2019(12).
[2]胡琨, 丁阳, 黄卫东,等. 一种新型低压架空绝缘导线验电装置的研制[J]. 中国高新科技, 2018, 000(001):P.55-57.
