李敏
国电榆次热电有限公司 山西省晋中市 030600
【摘要】国电榆次热电有限公司发生闭冷水系统进入空气，辅机循环泵启动后不出水，需要经常性的进行排气，本文对此现象进行原因分析，并提出相应对策。
【关键词】闭冷水； 空气 ；排空
1闭冷水系统概况

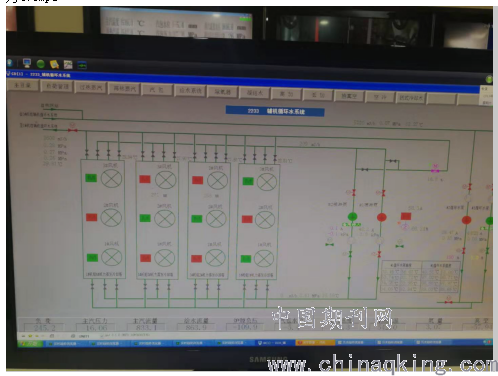

我公司单台机组闭冷水系统由两台辅机循环泵，膜式蒸发器，两台喷淋水泵，高位布置膨胀水箱，各辅机设备的供回水母管、支管以及手动门、调整门等组成，满足各冷却用户要求。闭冷水系统向机组各辅机设备提供冷却水，确保机组设备安全稳定运行。辅机循环水供水通过喷淋泵，接着进入四台膜式蒸发器对闭冷水管进行喷淋降温，通过风机的配合控制闭冷水供水温度。喷淋泵的补水有闭冷水供水和定排冷却泵来水，闭冷水是喷淋泵的主要补水源。正常运行辅机循环泵一用一备，额定电流为35.2A流量为2500m3/h，闭冷水母管压力为0.3Mpa。
.png)
2 闭冷水进空气情况
2019年11月18日，1号机组辅机循环泵定期切换，1号辅机循环泵切为2号辅机循环泵运行。
10:22启2号辅机循环泵电流14.4A，不出水，停泵.
15:07给2号辅机循环泵灌水后再次启动2号辅机循环泵，不出水，停泵。

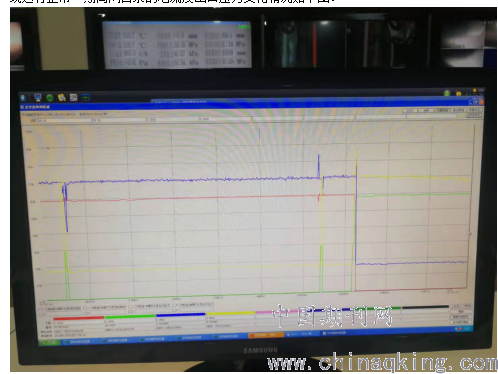

15:44再次给2号辅机循环泵灌水后启动仍不出水，就地持续排空电流正常后切泵，系统运行正常。期间两台泵的电流及出口压力变化情况如下图：
.png)
为排尽系统内空气，要求每班对闭冷水系统进行排空，每次巡检对备用辅机循环泵进行排空。
3 闭冷水系统进入空气的现象
(1)闭冷水泵出力变小，严重时导致闭冷水压力晃动。
(2)各辅机冷却器回水视窗会发现有气泡经过。
(3)定冷水温度升高，发电机定子温度升高。
(4)辅机润滑油温度升高，辅机轴承温度升高。
(5)氢冷器效果下降，氢气温度升高。
4 闭冷水系统积气的危害

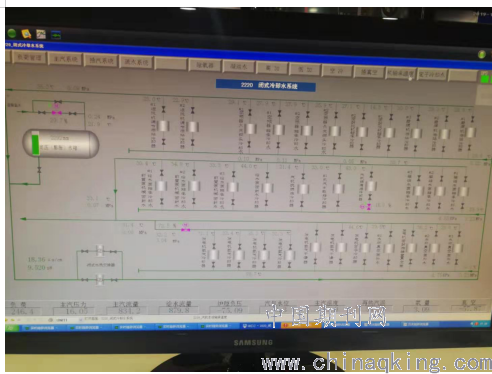

闭冷水系统为各主、辅机油系统、水汽系统、轴承、电机冷却器提供冷却水，主要用户为下图
.png)
闭冷水系统如此多用户，当闭冷水系统积气后不仅对辅机循环泵造成危害，还会影响各冷却器起换热效果，严重时对主辅机造成危害，甚至可能使主辅机被迫停运。闭冷水系统积气后可能存在如下危害：
(1)主、辅机油系统冷却器换热效果下降，油温上升导致轴瓦温度升高
(2)闭冷水系统积气较多时导致辅机循环泵运行中水带气，造成辅机循环泵汽蚀损坏，影响正常运行
(3)主、辅机水系统冷却器换热效果下降，水温上升，尤其是发电机定冷水，水温上升导致定子线圈温度升高，严重时导致发电机迫降负荷甚至停运。
(4)使辅机轴承、电机冷却器冷却效果下降，造成轴承、电机线圈温度超限
(5)使主、辅机气系统冷却器换热效果，尤其是发电机氢气温度，导致发电机氢气温度升高，影响发电机内部绝缘
(6)主、辅机各冷却器内部含氧量增加，腐蚀损害冷却器
(7)总之闭冷水系统进入空气后，影响其冷却用户的正常运行，严重时影响机组安全运行，特别是出现11月18日的情况，若运行泵跳闸备用泵联启后不出水造成闭冷水中断，导致机组非停。
5 闭冷水系统进空气原因分析及对策
5.1闭冷水系统进空气原因
(1)闭冷水补水带有空气
(2)膨胀水箱水位低，导致闭冷水系统进空气
(3)闭冷水系统的用户即某个设备的冷却器进气，最有可能是从空压机处和氢冷器
(4)设备检修后启动未进行排空，直接并入系统，长此以往造成空气在系统内大量积聚（主要原因）
5.2应对措施
发现闭冷水系统进空气后应及时对机炉房闭冷水系统排空

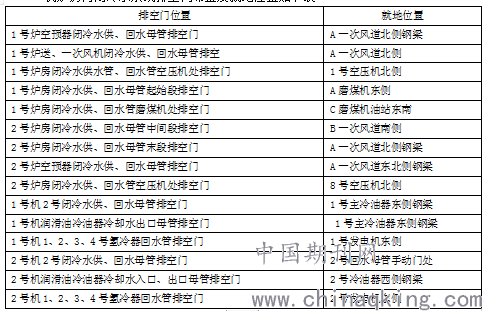

5.2.1机炉房内闭冷水系统排空门布置及就地位置如下表：
.png)
5.2.2排空时注意事项：
(1)发电机氢冷器排空门和空预器闭冷水排空门分别为机房和炉房的排空最高点，必须保证这两处排空门持续见水
(2)闭冷水系统排空过程中应注意膨胀水箱水位
(3)运行辅机循环泵排空必须注意其运行安全
(4)1#3#辅机循环泵入口滤网排空应提前联系检修拆除堵板
6 如何避免闭冷水系统进空气
(1)机组启动过程中，辅机循环泵启动后，全面检查辅机循环水系统运行正常，系统无冲击振动现象，无泄漏现象，并继续对高点供回水管排空，直至空气完全排尽。
(2)闭冷水系统进入空气时，闭冷水回水管回水视窗可看到气泡，平时应注意观察闭冷水系统回水视窗，注意闭冷水供回水温度，及早发现，及时处理。
(3)定期进行闭冷水系统排空
(4)设备检修后，启动必须进行排空
7结束语
闭冷水系统正常运行非常重要，闭冷水系统进入空气后果严重，如不能及时发现进行有效处理，一方面使整个系统冷却效果恶化威胁机组安全，另一方面备用辅机循环泵充满大量空气从而失去启动能力，这两个方面都严重影响机组安全稳定运行。
当闭冷水系统进入空气时，各闭冷水回水视窗可看到气泡，所以平时应注意观察闭冷水系统回水，尽早发现及时处理。
参考文献
《2×330MW机组集控规程辅机部分》国电榆次热电有限公司、2018
