地下结构后浇带超前止水施工技术的应用

发表时间：2020/9/27 来源：《基层建设》2020年第17期作者：闫旭华张万里

[导读] 摘要：在建筑物的现浇混凝土墙体施工中，为减小由于温度产生的收缩应力和解决由于上部结构不同产生的不均匀沉降，地下室外墙一般按30m左右设置后浇带。

        中国建筑第二工程局有限公司
        摘要：在建筑物的现浇混凝土墙体施工中，为减小由于温度产生的收缩应力和解决由于上部结构不同产生的不均匀沉降，地下室外墙一般按30m左右设置后浇带。如何采取合理的施工措施，提前将结构外墙体封闭并进行下一步的工序施工，对施工现场的平面布置、工期进度和文明施工等各方面影响至关重要。
        关键词：后浇带；预制；超前止水
        引言
        后浇带在封闭前不可避免地会落进部分杂物，清理困难，雨水与施工用水容易进入地下室内，影响正常施工；另外因外墙后浇带的设置而影响外墙防水、室外回填土的正常施工，给施工现场的各项管理带来不便。地下室外墙后浇带超前止水结构施工技术采用预制的可保证后浇带封闭前外墙防水、回填土施工的提前进行，为后续的施工创造便利条件。
        一、后浇带超前止水施工技术优点
        1.1后浇带处采用预制混凝土盖板超前止水，构造明确，施工简便。
        1.2地下室外墙防水层、保护层及室外回填可一体化施工。
        1.3保证地下室外墙防水整体施工质量。
        1.4地下室内砌筑、装饰工程可同步进行，加快了工程施工进度。
        二、施工技术要点
        2.1预制盖板制作
        混凝土预制盖板制作前应提前准备好材料、工具。在制作过程中应严格按照设计尺寸进行支模，采用HRB400直径为12mm双层双向配筋进行钢筋安装，待混凝土浇筑完毕后，进行压光收面处理，并对混凝土预制盖板进行洒水养护（养护时间不少于7天）。
        2.2预制盖板安（吊）装
        混凝土预制盖板厚为80mm、高为600mm；待混凝土预制盖板成型达到设计强度后，安装过程中最大难点为预制盖板固定方法。经反复实践，采用在预制盖板左右两侧各预埋两个直径为10mm的光圆钢筋拉环，安装时在地下室外墙外侧及地下室外墙内侧贴墙搭设单（双）排脚手架，满足预制板的正常安装要求。待脚手架搭设完毕、混凝土预制盖板吊装到位后将钢筋拉环用12#铁丝固定于后浇带处的预留钢筋上（钢筋拉环禁止与外墙主筋焊接固定）。

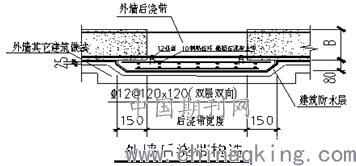

        外墙后浇带构造详见下图：

        三、技术难点分析
        3.1预制盖板钢筋必须加工准确、绑扎到位，混凝土成型后表面平整，以利于安装固定。
        3.2预制盖板吊装过程中必须按照设计位置安装不得出现偏差。
        3.3盖板安装完成后需挂网、抹灰、圆角处理，之后再进行防水施工。
        3.4预制盖板固定方法应在盖板内侧预埋一级钢直径为10mm光圆钢筋拉环，吊装到位用12#铁丝将拉环与地下室外墙内侧钢筋连接。
        四、质量要求
        4.1预埋钢筋允许偏差：中心线位置5mm；外露长度+10mm、0mm。
        4.2模板安装允许偏差：长度±5mm；宽度+2mm、-5mm；厚度+2mm、-3mm。
        4.3钢筋允许偏差：加工长度±10mm；受力钢筋间距±10mm；排距±5mm；保护层厚度±3mm。
        4.4预制构件尺寸偏差：长度±5mm；宽度（厚度）±5mm；翘曲l/750。
        五、安全措施
        5.1施工期间应以漏电保护、防机械事故和边坡保护为安全重点，切实做好防护措施。
        5.2混凝土振动器操作人员应穿胶鞋、戴绝缘手套、振动器应有防漏电装置，不得挂在钢筋上。
        5.3塔吊吊装预制盖板拉设警戒线、安排专职安全员看守。
        六、效益分析
        6.1技术效益
        采用外墙后浇带超前止水做法，使外墙防水工程、室外回填一道成形，保证施工质量，有利于整体工程进度与现场文明施工。
        6.2经济效益
        6.2.1采用外墙后浇带超前止水结构，节省了常规做法在后浇带混凝土浇筑后的基层处理、防水与保护层等的二次费用；
        6.2.2同时因后浇带提前封闭避免了常规敞开做法时因垃圾杂物入内产生的清理费用及施工用水、雨水等进入地下室室内产生的抽水与清理费用。
        6.3社会效益
        6.3.1采用外墙后浇带超前止水做法，使外墙防水、回填工程提前完成，有利于上部主体施工的总平面布置及早完成，有利于现场文明施工。
        6.3.2采用外墙后浇带超前止水做法，使地下室能及早封闭，避免雨水、施工用水及杂物的侵入，有利于室内工程的展开与场地的干燥整洁。
        6.3.3采用外墙后浇带超前止水做法，有利于室外管网与环境绿化工程的提前插入，满足建设单位销售展示面的及早形成与总体销售计划。
        七、应用实例
        本工法顺利应用于郑州国际物流园区郑州锦祥花园二期棚户区改造项目，该项目地下室建筑面积约140000㎡，层高为4.9m，地下室外墙长度约2700m，地下室外墙一般按30m左右设置后浇带，后浇带较多。为达到要求的工期节点，在施工过程中我单位认真研究后浇带超前止水结构，采用预制混凝土盖板，地下室后浇带施工图纸设计宽度为800mm，盖板宽度为后浇带宽度两侧各加150mm，盖板厚度为80mm，高度为600mm，待混凝土预制盖板成型达到设计强度后进行后浇带预制混凝土盖板安装。安装过程中预制盖板固定方法为采用在预制盖板左右两侧各预埋两个直径为10mm的光圆钢筋拉环，安装时在地下室外墙外侧及地下室外墙内侧贴墙搭设单（双）排脚手架，满足预制板的正常安装要求。待脚手架搭设完毕、混凝土预制盖板吊装到位后将钢筋拉环用12#铁丝固定于后浇带处的预留钢筋上，以保证后浇带预制混凝土盖板的牢固性。
        地下室后浇带混凝土预制盖板安装完成后，项目部及时安排瓦工对混凝土预制盖板外立面进行抹灰处理（20mm厚度1：2.5水泥砂浆找平层），抹灰过程中，地下室后浇带预制混凝土盖板与地下室外墙接茬处的用砂浆封堵严密并做好挂网处理，以避免接茬处产生干缩裂缝。待砂浆达到设计强度刷基层处理剂一遍，然后进行防水卷材的粘贴（防水卷材为4mm厚SBS改性沥青卷材）。为保证地下室外墙防水质量，在防水施工前在预制盖板两端阴阳角处均做好圆弧处理。地下工程施工完成后，及时进行验收，经验收合格后进行地下室肥槽土方回填。
        在施工过程中我单位提前进行了外墙防水和回填土的作业，保证了郑州国际物流园区锦祥花园二期棚户区改造项目工程后续作业的顺利施工。采用该工法使得地下室外墙防水层、保护层及室外回填可一体化施工，保证了地下室外墙防水整体施工质量，地下室肥槽土方提前回填加快了工程施工进度。
        结束语
        综上所述，此地下室后浇带混凝土预制盖板工法的使用，可保证后浇带封闭前外墙防水、回填土施工的提前进行，为后续的施工创造便利条件，也减少了深基坑工程的安全隐患，在加快施工进度的同时，节约工程施工成本，此工法应用前景广阔。
