建筑设计中暗梁钢筋预算编制探析

发表时间：2020/9/27 来源：《基层建设》2020年第17期作者：庄少雄

[导读] 摘要：钢筋工程量计算时，剪力墙结构是其中重要的内容，其主要包括剪力墙、剪力墙梁等部分，这些重要组成部分间的关系是影响预算的重要指标。

        汕头市华峰房地产开发有限公司
        摘要：钢筋工程量计算时，剪力墙结构是其中重要的内容，其主要包括剪力墙、剪力墙梁等部分，这些重要组成部分间的关系是影响预算的重要指标。本文最初针对暗梁及钢筋预算进行研究，接着基于此针对其具体实施过程做出了进一步的分析，希望通过对暗梁的研究能够为建筑工程的预算与实施提供帮助。
        关键词：建筑设计中暗梁钢筋预算编制探析；暗梁钢筋预算
        1 研究概述
        根据建筑结构力学中对梁的定义可知，梁是指承担竖向载荷的受弯构件。框架梁、单梁，连梁等均具有此种作用。但部分以梁类命名的部件却不具有此种作用，其中典型的代表就是暗梁。根据建筑结构设计专业术语解释，暗梁为承担竖向荷载的受弯构件，用途为提高板的抗弯能力。暗梁通常具有以下特征：
        （1）暗梁之所以称之为暗梁，是由于其完全隐藏于板类构件或混凝土墙体中。
        （2）暗梁的钢筋设计与单梁和框架梁类的设计类似。
        （3）暗梁往往与配合板或墙类部分配合使用。
        （4）板中的暗梁在一定程度上可以大大的提高抗弯能力，同时仍保持梁的通用受力情况。
        （5）混凝土墙体中所使用的暗梁在一定程度上所起到的作用十分复杂，它已超出简单的受弯构件的作用。暗梁一方面可以提升墙体与顶板的节点连接，另一方面可提升横向受力墙体受力支撑。进而有助于实现墙体与顶板的刚性连接。
        2 暗梁钢筋预算编制及影响因素分析
        2.1 暗梁钢筋预算编制
        在钢筋工程量实际计算过程中，尤其是在剪力墙中，由于存在剪力墙身、剪力墙梁等组成部分，该构件中各组成部分间的协调是工作人员预算过程中所遇到的棘手问题。暗梁就像是“裤脚的锁边”，它不可以离开整体结构而孤立存在，也不可能像其他梁一样独单独受力。暗梁是与混凝土和钢筋混合一起结构，所以暗梁从本质上看是剪力墙在楼层位置或剪力墙柱墙中间位置的水平加强带。
        2.2 暗梁钢筋预算编制影响因素
        工作人员在对暗梁钢筋进行设计与预算时，应熟悉剪力墙中暗梁设计的规范，同时结合设计师设计方案，主要从以下几个方面进行分析预算：
        第一，明确墙身与墙梁间的联系，明确墙身、墙梁的定义。剪力墙在设计过程中与框架柱及梁类部件的设计存在明显的差别。柱、梁类的构件属于杆类组件，但剪力墙的水平切面的宽度相对于杆类组件而言大的多。第二，柱、梁类组件的内力逐步提升，呈现周期性变化，与层间的关联性不显著。剪力墙自身存在其特有的变化规律与抵御地震的作用，这在一定程度上决定了边缘位置的加强配筋，需要根据楼层不同以及抗震等级或局部尺寸配置。这就能使剪力梁中的其他梁纳入，框架梁与连梁相区别，框架梁与连梁虽属于同种水平构建，但其主要功能存在区别，当抵抗地震时两片剪力墙相连共同工作。因此，在框架或剪力墙结构的水平组件中，需在剪力墙的边框梁中加边缘结构，同时结合抗震等级的需求配置加强筋，才可考虑暗梁设置。暗梁的上下部纵向钢筋一端接至墙内部或暗柱内部后水平弯折15d（顶层梁端锚固与板的锚固处理除外）。
        3 暗梁钢筋预算编制具体做法
        具体做法可参考设计规定或平法要求，如以下节点：

        图1 连梁斜向交叉暗撑构造图
        3.1 暗梁是剪力墙薄弱部位的水平线性“加强带”
        暗梁作为墙体的一部分，其对于墙体结构和支撑等起着重要中作用，如果在墙顶设置了暗梁，就需要注意墙体的竖向钢筋应该保证其能够通过弯折等方式实现与板的搭接。对于剪力墙而言，垂直的钢筋应该在暗梁的纵筋外部连续贯通，对于垂直分布的钢筋不应该纳入考虑的范围，尤其是在同一水平高度的一道水平分布钢筋可以不设置。在设计的过程中如果设计人员在侧面纵筋进行设置时，那么剪力墙的水平钢筋的布置位置应该是暗梁的底部位置，在外侧根据需要合理设置侧面纵梁。
        3.2 存在剪力墙洞口连梁时注意事项
        如果在墙体建设过程中同时存在剪力墙洞口连梁和暗梁的时，需要注意连梁上部的纵筋要贯穿暗梁，从其上部延伸到墙端部暗柱纵筋的内侧之后再进行弯折，并替换暗梁的上部纵筋。同时，对于连梁的下部纵筋而言，还需要伸过洞口，保证其一端能够实现与连梁纵筋的搭接。除此之外，暗梁中相关的纵筋和连梁都要合理搭接，保证贯通和连接。
        如果设计中要在洞口边设置暗柱，则需要保证连梁的下部纵筋伸过洞口，而对于暗梁的顶部和底部的纵筋要延伸到墙端部的纵筋内，并水平弯折。另外一端需要通过锚固设计和暗柱连接固定。
        4 钢筋平法对暗柱暗梁的布置要求及节点
        4.1 暗梁的表示方法
        （1）暗梁平面注写包括暗梁集中标注、暗梁支座原位标注两部分内容。施工图中在柱轴线处画中粗虚线表示暗梁。
        （2）暗梁集中标注包括暗梁编号、暗梁截面尺寸（箍筋外皮宽度×板厚）、暗梁箍筋、暗梁上部通长筋或架立筋四部分内容。暗梁编号按表6.4.2，其他注写方式同本规则第4.2.3 条。
        （3）暗梁支座原位标注包括梁支座上部纵筋、梁下部纵筋。当在暗梁上集中标注的内容不适用于某跨或某悬挑端时，则将其不同数值标注在该跨或该悬挑端，施工时按原位注写取值。
        （4）当设置暗梁时，柱上板带及跨中板带标注方式中柱上板带标注的配筋仅设置在暗梁之上。
        4.2 有关现场施工工程实例

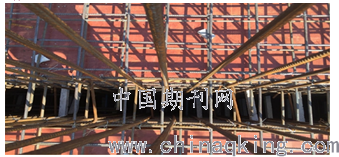

        图2 在天悦湾项目二期建设有关现场施工情况附图
        土建装饰部分：结施03中剪力墙施工说明的第一点之14点之（1）点，剪力墙上部布置边框梁或暗梁的做法，其中A项中要求应符合“框架-剪力墙结构”，未能明白该设计说明，请明确本工程是否属于“框架-剪力墙结构”以及相应的暗梁、暗柱施工布置要求。
        结施03中剪力墙施工说明的第一点之14点之（1）点，本工程为剪力墙结构，只有B、C、D三种情况需要设置暗梁，A情况不属于本工程的条件。
        在天悦湾项目二期建设的预算核对过程中，通过对暗梁布置的学习，分析并厘清设计要求，最后在设计师对设计说明充分说明下，结合平法规格理解使用，对暗梁的布置位置，以及布置的水平钢筋等问题进行专项检查，仅暗梁钢筋一项，核减钢筋近500吨，为公司节约工程成本超过200万元。
        结论
        综上，对于剪力墙结构中暗梁布置分析和理解，根据平法规则暗梁的平法表示方法：暗梁平面注写包括暗梁集中标注，暗梁支座原位标注两个部份，施工图中在柱轴线处画中粗虚线表示暗梁。1、设计人员应在通常设计中，对于有加强要求的相应部位，对暗梁应进行必要的说明或标注。2、预算人员除了在计算具体部位配筋时要与平法规则相一致，在使用理解所依据的平法规则前，判断它是构造暗梁还是结构暗梁，也应注意设计表达上与平法表示方法上的一致性，对于不能确认的结构形式，在施工图上没有明确表达布置暗梁要求的，应具体征询设计意图后确认。总之不能盲目理解剪力墙上就必然需要布置暗梁，造成不需要布置暗梁的部位进行布置，或者不按平法规则要求，造成对暗梁钢筋的水平钢筋多计，或对暗梁钢筋锚固搭接的少计等计算错误问题。
        参考文献：
        [1]杨振成.建筑高层剪力墙结构钢筋施工技术及质量控制[J].广东建材，2019，35（11）：39-41.
        [2]麻海峰，刘浩.预制叠合板后浇暗梁加强节点装配道路设计[J].四川建材，2019，45（11）：176-177.
        [3]王祖珍，倪丹，代征军.钢筋混凝土连续箱梁的暗梁设计[J].交通标准化，2007（06）：186-189.
        [4]张韦.现浇钢筋混凝土暗梁空心板在某建筑中的应用[J].科技情报开发与经济，2006，16（13）：228-229.
        [5]王祖珍，倪丹，代征军.钢筋混凝土连续箱梁的暗梁设计[J].交通标准化，2007.
        [6]刘康，宋中南，陈港，等.桥式预制钢筋混凝土暗梁板耐磨路面体系及其施工方法.
