现代测绘技术在工程建设中的应用探讨

发表时间：2020/9/27 来源：《基层建设》2020年第17期作者：孙宝

[导读] 摘要：本文主要针对现代测绘技术在工程建设中的应用进行研究与分析，首先对现代测绘技术在工程测量中的作用进行简单介绍和分析，在分析的基础上指出现代测绘技术在工程测量中的主要应用，最后结合工程实例进行详细分析。

        广东省地质测绘院
        摘要：本文主要针对现代测绘技术在工程建设中的应用进行研究与分析，首先对现代测绘技术在工程测量中的作用进行简单介绍和分析，在分析的基础上指出现代测绘技术在工程测量中的主要应用，最后结合工程实例进行详细分析。
        关键词：测绘技术；工程建设；权属测量
        测绘工程作为影响工程建设的主要因素，测绘技术水平的高低，在很大程度上决定了工程质量，在现代化建设进程持续推进的背景下，工程项目建设规模不断扩大，施工难度也随之增大，经常要面对一些特殊地形，这就对测绘技术提出了更高的要求。通过加大对特殊地形测绘技术措施及其应用的研究力度，不仅可以提高测绘技术水平，获取全面、详细的工程资料，确保工程质量及安全，而且还能推动我国测绘事业的发展，更好的服务于工程项目建设，具有重要的现实意义。
        1 现代测绘技术在工程测量中的作用
        计算机技术与先进的定位系统组成了现代实时精准的测绘技术，为在工程测量技术中应用奠定了扎实基础。现代测绘技术主要包括有：GNSS 技术应用、地理信息技术、遥感测绘技术、航空摄影技术等。在各类测绘工程中，地质地貌、天气状况等因素会影响测量方法和数据精度，对测量结果产生重大的影响。在传统测绘技术中需要具有专业经验的测绘人员通过高精密仪器工具进行系统作业，反复论证才能得到接近测量数据的真实值，但是通过现代测绘技术可以简单快捷的获取数据，这些都是传统的测绘技术不能实现的，现代测绘技术的运用，保证了工程高速快捷的进行。
        2 现代测绘技术在工程测量中的主要应用
        2.1 地理信息技术在工程测量中的应用
        在现代测绘技术中，地理信息基础信息全具有空间信息分析和处理能力而且有很好的存储能力，在对数据进行分析和管理中，可通过应用实现，把视觉效果和地理分析功能相统一，直观呈现空间信息。通过地理信息技术应用，可对测绘工程进行空间分析，把工程数据直观呈现，为工程决策提供直接参考依据。地理信息技术的发展为国土空间规划管理提供了坚强数据保障和技术基础，让国土空间管理更加实施有效。
        2.2 航空摄影测量技术在工程测量中的应用
        航空摄影测量是现代测绘技术中最主要技术方法之一，主要应用在大面积的地形、地籍测量、带状工程测量。航空摄影测量技术主要突破了地形要素的约束，对山地、人员难以到达的困难地区有很好的应用。该项技术主要是通过无人机携带高清摄像头，通过摄影技术对测绘对象进行数据拍摄（采集），然后对相关信息分析处理形成专项数据。航空摄影技术不受地理环境条件的限制，具有快速、精确、经济等优点。广泛用于基础地图测绘、森林资源调査、线状工程勘察选线等。
        2.3 GNSS 技术在工程测量中的应用
        在现代大地测绘技术中，GNSS 是目前应用最广泛的大范围高精度的测绘技术，其主要应用在大地测量、重力基准、应用导航等方面。它具有大范围高精度、实时快速的特点。GNSS 技术目前已基本取代了地基无线电导航、传统大地测量和天文测量导航定位技术，并推动了大地测量与导航定位领域的全新发展。主要包括全球定位系统（GPS）、格洛纳斯导航系统（GLONASS）、伽利略卫星导航系统（Galileo）、北斗卫星导航系统（BeiDou）等。GNSS 技术主要用于工程测量中的施工、验收。通过数据网络实时动态结算各项施工坐标，不断提高工作效率，为工程进度提供了精准可靠的数据基础。
        2.4 遥感技术在测绘中的应用
        遥感技术主要通过遥感图像获取物体在电磁波的反射、吸收、和发射的基础上进行动态信息分析。该项技术主要应用在地质灾害监测、气象监测、森林防火、以及专题数据等。遥感技术在测绘中的应用主要用于调查底图制作，专项数据调查。遥感技术是具有实时动态的特点，对于在泥石流、洪水等灾害监测具有不可替代的优势，为灾情分析和预测、数据统计提供了精确信息。遥感技术在工程测量中的主要表现为地质灾害发生后可以及时计算精准的计算滑坡、泥石流土方量，洪水过境洪峰预测和湖泊水库蓄水量，为救灾强项提供坚强的数据保障。
        3.实例分析
        3.1 工程概况
        赤山至留田“S2-8”过境公路位于大埔县高陂镇东、南方向约1.5公里，北始县级公路X007线，南止县级公路X001线，为两条县级公路的连接线，也称“进港大道”，全长2.5公里。大埔县高陂赤山至留田过境公路，即“S2-8公路”用地范围内土地权属、地类调查的任务。
        测区范围见下图：

        图1 测区范围示意图
        3.2主要精度指标
        （1）地物点相对于邻近地物点的间距中误差不大于±24cm，相对于邻近平面控制点的点位中误差不大于±30cm；次要地物点对于邻近图根点点位中误差小于±45cm，间距中误差小于±36cm。
        （2）面积量算单位为亩（mu），取至0.0001亩；亩=平方米（取至0.0001m²）×0.0015进行换算。
        3.3成图比例尺
        成果图（权属分布图）采用全野外数字测图，测图比例尺为1：500。
        3.4 图幅分幅、编号及图廓整饰
        由于测量范围属带状狭长地形，采用工程图幅分幅，出图比例尺为1：1000，按A3纸标准进行整饰及打印装订，图幅编号采用流水编号方法编号。
        3.5技术路线
        用甲方提供的征地红线图与1：500地形图叠加后作为工作底图，利用广东省CORS系统起算，采用网络RTK方法施测，直接对地块进行外业测量并同时完成地块信息的调查工作；内业采用《南方CASS9.1》成图软件编辑成图和面积计算，形成成果资料。工作流程见下图：

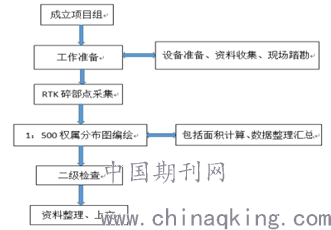

        图2 工作流程图
        3.6 地块测量和权属调查
        地块测量和权属调查流程如下：
        （1）利用大埔县地方公路管理站提供的征地红线图套合1：500地形图，作为测量工作底图。外业测量时的各种信息包括地块草图直接在工作底图上标注。
        （2）工作安排由镇工作组组织，提前通过会议、电话的形式通知各村各组，约定外业测量和调查的具体时间，再由村委干部或者村组长通知相关权利人。
        （3）外业测量工作在镇工作组、村委干部、村民代表、权利人和测量人员按约定时间到达现场后，权利人在工作组的见证下指认自家地块，测量人员在工作组的见证下，使用GPS-RTK方法直接测量地块四至范围数据，并在工作底图上记录权利人及法人代表名称、地类等信息。工作组、村委干部及村民代表在旁全程监督及协商。
        （4）测量人员把每天外业测量的数据输入电脑，利用南方《CASS9.1》成图软件编绘成权属分布图，并把现场调查所记录的权利人信息、地块信息等标注在相应的宗地内。每一宗地带有自编号、权利人名称、地块面积及地类注记。同时完成一份征地测量面积汇总表，表内宗地编号与图内宗地编号一一对应，便于查看宗地相关信息。见下图：

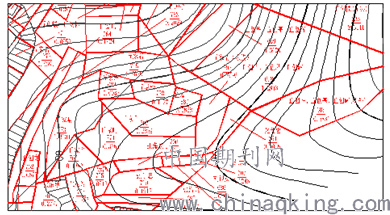

        图3 权属分布图
        （5）土地地类判定原则上按《大潮高速公路（含大漳支线）建设土地测量技术设计书》要求执行，实际作业中根据不同的情况新增了“建设用地、园地一类、园地二类、旱地一类、旱地二类及工业用地”等地类，详见各村组面积汇总表。
        （6）面积汇总以村小组、行政村到项目逐级汇总的方法进行汇总。
        （7）测量单位整理资料以村小组为单位，把编辑好的权属分布图及面积汇总表一式三份打印出来，交由工作组，具体公示、签名确认工作由镇工作组组织完成。对在公示、确认过程中权利人对测量和调查结果有异议的，由工作组统一反馈给我院工作人员，内业能解决的在电脑上更正修改，内业解决不了的则组织相关人员到实地重新核查测量。权利人对测量和调查结果无异议后，在面积汇总表上签名确认。确认资料包括纸质图纸及面积汇总表，由工作组负责整理、保存及移交业主单位。
        结论
        与一般地形相比，山地地形的测绘难度是比较大的，要想提高测绘工程质量和效率，为工程项目建设提供可靠的数据信息，就需要应用切实可行的测绘技术措施。在实际应用过程中，应根据测绘工程特点灵活，针对不同特殊地形灵活选用最为合适的测绘技术，进而才能充分发挥其应用价值和应用优势，在保证测绘数据信息准确、全面的基础上，降低了测绘作业难度、减轻了测绘人员工作负担，为我国测绘工程的良好、长远发展提供了技术保障。
        参考文献：
        [1]纵欠欠.测绘工程中特殊地形的测绘方法[J].科学技术创新，2020（24）：21-22.
        [2]张晶利.测绘工程中特殊地形测绘技术分析[J].科学技术创新，2020（08）：114-115.
        [3]王天孝.试析GPS-RTK技术与全站仪在工程测绘中的应用[J].工程建设与设计，2020（04）：271-272.
        [4]白龙.浅析坡脚转直角特殊地形中的放样技术[J].经纬天地，2020（01）：9-11.
        [5]张红利.测绘工程中特殊地形的测绘技术[J].居业，2020（02）：27-28.
