广东省特种设备检测研究院惠州检测院 广东省惠州市 516001
摘要：作为一种特殊设备，压力容器能够在化工行业、能源业等各种重要国民经济行业中进行使用，并且拥有数量较大、分布较广的特征。我国法律规定强调应该开展有关压力容器的分级安全管理、技术要求、风险评估。文章针对《锅炉压力容器制造监督管理办法》（以下简称《管理办法》）中介绍的有关容器制造许可登记的分类以及《固定式压力容器安全技术监察规程》（以下简称《固容规》）介绍的与其分类的联系开展了具体讨论。
关键词：固定式压力容器；许可级别；类型
引言：在一些固定压力容器的设计、制造以及监督检验单位中，具有一些许可等级与容器分类等级联系不清的现象，形成了由于认识不一而引发的矛盾，为实际工作的开展形成了极大影响。所以，我们应该积极研究有关固定压力容器的许可级别和类别的联系。
1压力容器的概述
1.1压力容器的含义
压力容器是一种可以对压力进行承担的密封性容器，其作用十分广泛，能够在军事、工业、能源等各个行业中进行使用，并且还能应用于大量的科学研究中。在此其中，化工与石油行业对压力容器的使用最低多，仅用于石化工业的压力容器约占所有压力容器总量的50%。压力容器在化工、石化行业中，通常使用在传热、传质、反应等工艺活动中，并且会用来储存、输送压力气体或液化气体；并且压力容器还广泛使用与其他工业和民用领域，例如：空气压缩机。各种类型的专用压缩机以及辅助压缩制冷机均为压力容器。
1.2压力容器类别划分
根据压力容器在生产工程中的主要应用原理，可以将压力容器分成反应压力容器、换热、分离、储存等各种压力容器。其细致划分情况如下：（1）反应压力容器。其主要作用是实现介质的物理和化学反应，比如：合成塔、反应器、煤气发生炉等。（2）换热压力容器。其主要作用是实现介质热量的交换，比如：一些冷却器、蒸发器、热交换器等。（3）分离压力容器。其主要作用是实现流体压力平衡缓冲以及介质气体的净化分离，比如：干燥塔、过滤器、除氧器、分离器等。（4）储存压力容器。其主要作用是对气体、液体、液化气等介质进行储运，比如：消毒锅、储罐、蒸锅等。对于同时具有两种以上工艺作用原理的压力容器，应根据其在工艺活动中的主要作用进行分类。
1.3压力容器的许可级别
在《固容规》中，根据压力容器的危险度以及监督、管理的目的将其划分成了Ⅰ、Ⅱ、Ⅲ三种类型。《管理办法》在设备作用、工艺水平、人员条件的基础上将压力容器划分成了A、B、C、D四个等级，《锅炉压力容器制造许可条件》根据《管理办法》对各个级别都提出了一定的许可条件，获得这一级别的许可证就只能用来设计与制造这一等级的压力容器产品。而固定式压力容器的级别一般局限于A级（Al超高压力/高压容器、A2第Ⅲ低中压容器类、A3球形罐现场焊接以及球壳板制作、A4非金属压力容器）以及D级（D1类压力容器，D2类中低压容器。）
2实际的案例
如果我们在日常工作中遇到这样的设备：产品的名称叫作“吸附简”，设计的压力为22MPa、最大的工作压力为20MPa，而温度为-196℃。设计过程中的介质为氦气，容量大约为10.1L，规格:D159×16×846mm，材质:oCr18Ni9。根据固定式压力容器安全技术监察规程》附件A划分种类是I，如图2所示，但是因为设计压力超过了10MPa，根据《管理办法》，超过10MPa的容器划分成A1级别。则设备设计制造的机构应该获得怎样等级低许可证才能对其进行设计制造呢？
这一设备的容积是10.1L，处于1L-25L的范围，内部直径不超过150mm，能够符合《固容规》1.4.2，处于1L-25L的容积或内直径，小于150 mm的压力容器，通常只需对这一规则的总则以及3.1条、4.1.1条的制度进行遵守，按有关产品标准要求进行设计和制造。但是在3.1条规定在明确表示：设计部门应该确保设计对质量，开展压力容器设计对部门其许可证、设计类型、种类、等级都应该符合设计许可规则；并且在4.1.1条中也提出了：制造压力容器(包括现场焊接)的机构，制造压力容器(包括现场焊接)的单位，应该获得特种设备制造许可资格，并根据审批的范围来开展制造。基于此能够说明，这种设备对设计和制造机构应该具有一定对资质。

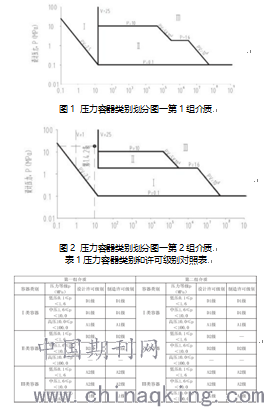

在下面两张图片中，分别对两组介质对压力容器类别进行了划分，我们能够根据图片看出只是Ⅱ类容器范围属于密闭型，在图1中，设计压力对范围处于0.1MPa-10MPa之间，而图2对设计压力范围则处于1.6MPa-10MPa之间，由此可以看出，Ⅱ类容器中并不存在高压容器。Ⅰ类、Ⅲ类都属于非封闭范围，根据图1、图2能够指导，Ⅰ类与Ⅲ类压力融为对设计压力都超过了0.1MPa，因此表示在Ⅰ类容器中具有高压容器对存在。这个设备的PV值Ⅰ类，是符合第1.4.2条款的范围，详情如图2所示。因为设计对压力超过了10 MPa，因此其属于高压容器。根据《固容规》中1.4.2条对规定，设计和制作对机构应该拥有A1级资质，然而，一些单位误解了这一点，认为获得d级资格就足够了。
结论：综上所述，我们通过对实际案例的分析和了解，能够清楚得出以下结论：这一类容器产品属于Ⅰ类容器，然而设计的许可级别是A1级（单层高压），制造许可级别也同样如此。假如将其作为Ⅰ类容器，你可以使用D类设计许可进行设计，也可以使用D类制造许可进行生产，但是这与标准要求不一致，并且超出了设计和制造的许可范围。
参考文献：
[1]陈卓君, 吴琳琳, 宋剑华. 固定式压力容器分类软件设计[C]// 2015浙江•第四届安全科学与工程技术暨应急救援与安全信息化专题研讨会. 0.
[2]桑卫军. 压力容器类别划分图简便记忆操作法[J]. 才智, 2010(22):59-59.
[3]张少平, 段瑞. 《固定式压力容器安全技术监察规程》相关设计问题的分析与探讨[J]. 石油化工设备技术, 2009(04):30+94-95.
[4]戴季煌. 《固定式压力容器安全技术监察规程》中压力容器类别的划分[J]. 化工设备与管道, 2010, 47(001):1-4.
