发表时间：2020/9/29   来源：《科学与技术》2020年5月15期   作者：勒格牛布

[导读] 为预防火灾和减少火灾危害，切实保护人身、财产安全，

        勒格牛布
        喜德县消防救援大队 616750
引言
        为预防火灾和减少火灾危害，切实保护人身、财产安全，按照国家标准规定具有一定规模的歌舞娱乐场所应设置自动喷水灭火系统。同时，随着国家市场经济的不断刺激该类场所如雨后春笋般涌现，其中不乏有建筑面积500㎡以下的较小规模场所。该类场所绝大部分是在居民自建房或商住楼门市中局部进行二次装修，具有火灾荷载大、先天性隐患多、人员易聚集等特点，一旦发生火灾极易造成人员伤亡事故。若该类场所严格按照规范标准设置自动喷水灭火系统，则前期投资、例行维护、日常管理等成本大幅度增加，经营单位或者个体工商户难以接受，尤其是在如笔者辖区全年财政收入仅1亿元的经济欠发达地区。而简易自动喷水灭火系统既可以满足“防”的要求，又可以达到“消”的目的，且操作简单、经济合理，在笔者辖区内广泛应用，现就简易自动喷水灭火系统的应用提几点思考。
        关键词：自动喷水灭火系统  简易自动喷水灭火系统  较小规模歌舞娱乐场所  经济欠发达地区
        一、简易自动喷水灭火系统的基本定义
        简易自动喷水灭火系统是指由响应时间指数RTI≤50（m.s）0.5的闭式洒水喷头、供水管网和控制组件等组成，并能在发生火灾时自动喷水的灭火系统。
        二、简易自动喷水灭火系统的适用范围
        简易自动喷水灭火系统适用于新建、改建、扩建工程中的下列场所：
        1、建筑面积小于500㎡的小型歌舞娱乐放映游艺场所；
        2、建筑面积小于1000㎡的商业设施；
        3、建筑面积小于500㎡的生产作坊；
        4、层数不大于3层的旅馆、招待所；
        5、饮食建筑的主、副食热加工间；
        6、居住场所。

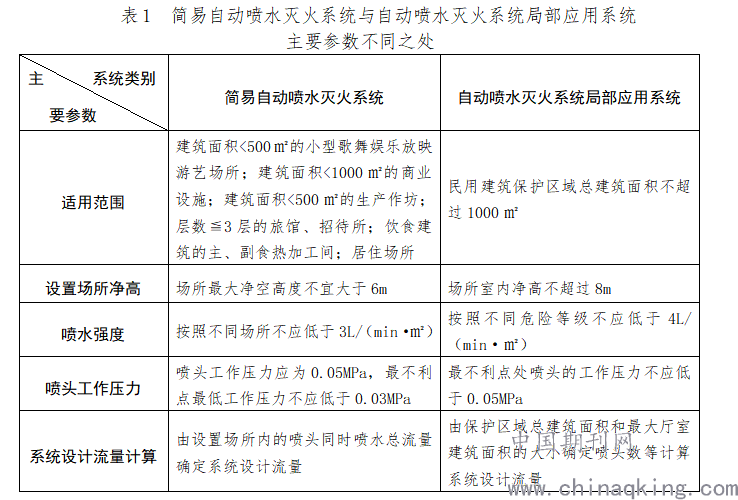

        《自动喷水灭火系统设计规范》（GB 50084-2017）第十二章节中的局部应用系统与本文中的简易自动喷水灭火系统，两者既有系统组成、施工调试、持续喷水时间等标准相同之处，也有适用范围、设置场所净高、设计基本参数等不同之处（详见表1），不能简单地相提并论、混为一谈。

        三、设置简易自动喷水灭火系统的必要性
        （一）小火亡人频发，火灾形势严峻。所谓“小火亡人”通俗指火灾中经济损失小、过火面积小、受灾户数和人数相对少，而易造成人员伤亡的一种火灾现象。仅2020年3月23日一天，江西省上饶市鄱阳县一沿街店铺过火约40㎡面积火灾造成3人死亡、安徽省阜阳市颍上县一居民自建住宅过火20㎡面积火灾造成5人死亡。同时，今年来全国各地发生的几起“小火亡人”火灾案例触目惊心、教训惨痛。如深圳宝安“2·23”一酸奶店过火面积40㎡火灾，造成4人死亡；贵州天柱“3·8”一经营家电临街门面火灾，造成9人死亡；河南遂平“3·10”一村民住宅过火面积10㎡火灾，造成3人死亡；湖南祁阳“5·3”一民房过火面积35㎡火灾，造成3人死亡、2人受伤。
        （二）先天局限性多，标准设置困难。笔者辖区内现有的歌舞娱乐场所全部由老式旧楼或商住楼门市二次装修形成，由于前期修建时没有留有足够的场地和空间、先天性条件限制多，导致后期无法按照标准规范设置消防水池、报警阀组、消防水泵等自动喷水灭火系统主要组成部分。

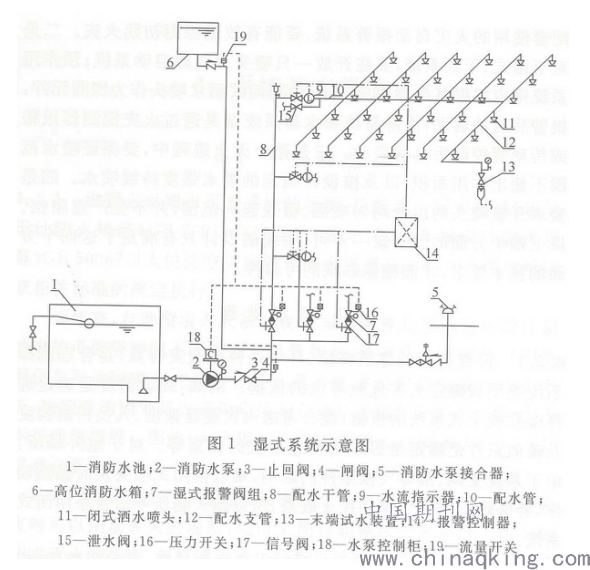

        （三）经营成本上升，缺乏管理维护。自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置等组件，以及管道、供水设施等组成（详见图1），是“应用广、效能好”的自动灭火系统。但是，系统组件增多、组成部件增加必定使投资成本上升，致使经济欠发达地区经营者难以接受，加之若后期日常管理、例行维护等不到位，极易造成系统损坏、瘫痪，与起初场所设置自动灭火系统的目的背道而驰。

        （四）满足防消要求，系统安全可靠。简易自动喷水灭火系统是标准配置自动喷水灭火系统的一种简化形式，既可以在不降低系统喷水效果的前提下降低投资成本，又可以达到控制初期火灾蔓延，预防小型歌舞娱乐场所群死群伤火灾事故的目的。同时，较自动喷水灭火系统相比具有“结构简单、安装方便、易于维护、经济实用、安全可靠”特点。
        四、设置简易自动喷水灭火系统的可行性
        （一）水源给水可靠。简易自动喷水灭火系统应确保一路可靠的水源供水，可以采用市政管网、生活给水管网、屋顶水箱、管道泵从市政管网或储水箱取水、室内消火栓管道等方式供水。通常情况下，系统给水水源因城市自来水水压稳定且压力高、停水现象少等，故大部分均采用城市自来水直接供水方式。但是，在选用市政管网供水时，务必确保市政管网在压力和流量最小时能满足系统的压力和流量要求，同时连接市政供水管道的公称外径不应小于60.3mm、公称壁厚不应小于3.5mm。
        （二）喷头选型可靠。系统采用响应时间指数RTI≤50（m.s）0.5的闭式洒水喷头。该类喷头热敏性能高于标准响应喷头，可在火场中提前动作，在初期小火阶段开始喷水，做到灭火响应快、灭火用水少，可最大限度地减少人员伤亡、火灾损失及水渍污染造成的经济损失。通常具有的公称动作温度宜为68℃，设置在厨房、饮食店热加工间的喷头公称动作温度宜为93℃（闭式系统的洒水喷头，其公称动作温度宜高于环境最高温度30℃）。同时，应根据场所吊顶设置、功能需求等选择不同类型、不同安装方式的喷头。
        （三）系统合用可靠。笔者辖区内歌舞娱乐场所普遍建筑高度<15m或者体积<10000m3（全部为多层建筑、无高层建筑），参照《消防给水及消火栓系统技术规范》（GB50974-2014）表3.5.2，建筑室内消火栓设计流量不应小于15L/s，当自动灭火系统全保护时，流量应不应小于10L/s，即简易自动喷水灭火系统可以充分利用原有建筑的室内消火栓系统，将原建筑的室内消火栓系统作为简易自动喷水灭火系统的水源，同时多层公共建筑屋顶消防水箱的有效容积≧18m3，能够满足初期火灾消防用水量。
        五、简易自动喷水灭火系统的主要技术参数
        （一）一般规定。系统应采用湿式系统，在保护区域内房间和公共部位应设置喷头，场所最大净空高度不宜大于6m，持续喷水时间不应小于30min。
        （二）系统选型。按照供水压力、人员集中等要求分别选择简化型、通用型、增压型3种系统。

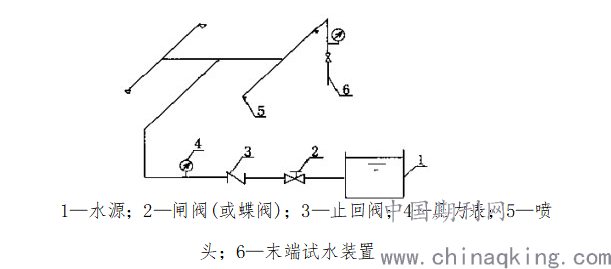

        其中，供水压力能满足喷头工作压力要求，且喷头总数不超过20只的场所宜设简化型（示意图详见图2）。







图2  简化型示意图

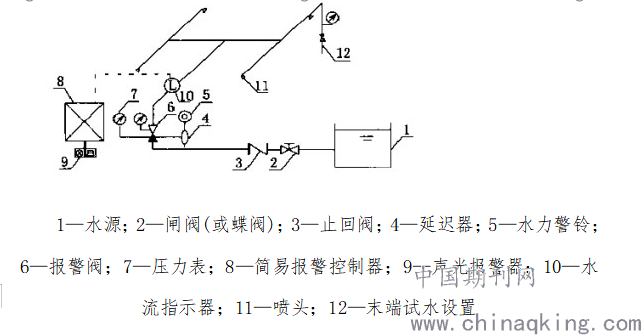

        供水压力能满足喷头工作压力要求、人员集中，且喷头总数超过20只的场所宜设通用型（示意图详见图3）。









图3  通用型示意图

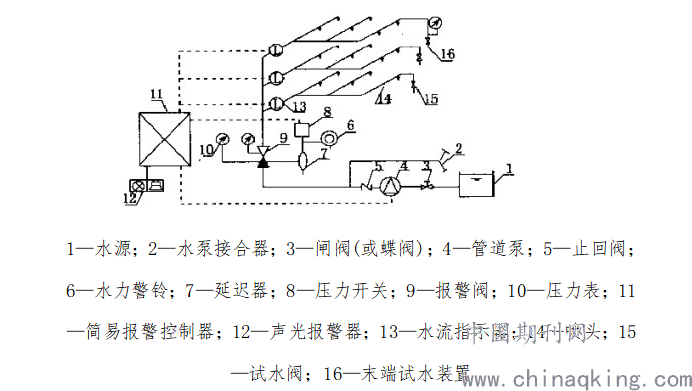

        供水压力需通过增压来满足喷头工作压力要求、人员集中的场所宜设增压型（示意图详见图4）。









图4  增压型示意图
        （三）设计参数。根据《规程》不同场所类型分别选择喷水强度不应小于3.0L/（min·㎡）、4.0L/（min·㎡）系统，并根据吊顶设置确定喷水强度。同时，喷头工作压力、最不利点处工作压力、作用面积等应符合要求。
        （四）喷头布置。喷头的布置应根据系统的喷水强度、喷头的流量和系统工作压力等确定，同一根配水支管上喷头的间距及相邻配水支管的间距不应大于规定。
        （五）系统供水。系统供水应确保水源可靠，供水管道尺寸及设施能够满足系统流量、压力要求。



        【参考文献】
        [1]中华人民共和国公安部主编《建筑设计防火规范》GB50016-2014（2018年版）[M].北京：中国计划出版社，2018
        [2]中华人民共和国公安部主编《自动喷水灭火系统设计规范》GB50084-2017[M].北京：中国计划出版社，2017
        [3]中华人民共和国公安部主编《消防给水及消火栓系统技术规范》GB50974-2014[M].北京：中国计划出版社，2014
        [4]中华人民共和国公安部主编《火灾自动报警系统设计规范》GB50116-2013[M].北京：中国计划出版社，2013
        [5]公安部四川消防研究所主编《简易自动喷水灭火系统应用技术规程》CECS 219：2007[M].北京：中国计划出版社，2007
