孙大亮 袁文强
安徽晋煤中能化工股份有限公司 安徽阜阳 236400
摘要:磨煤机是将煤块破碎并磨成煤粉的机械，它是煤粉炉的重要辅助设备。磨煤过程是煤被破碎及其表面积不断增加的过程。要增加新的表面积，必须克服固体分子间的结合力，因而需消耗能量。煤在磨煤机中被磨制成煤粉，主要是通过压碎、击碎和研碎三种方式进行。其中压碎过程消耗的能量最省。研碎过程最费能量。各种磨煤机在制粉过程中都兼有上述的两种或三种方式，但以何种为主则视磨煤机的类型而定。
关键词；磨煤机，煤，煤粉炉。

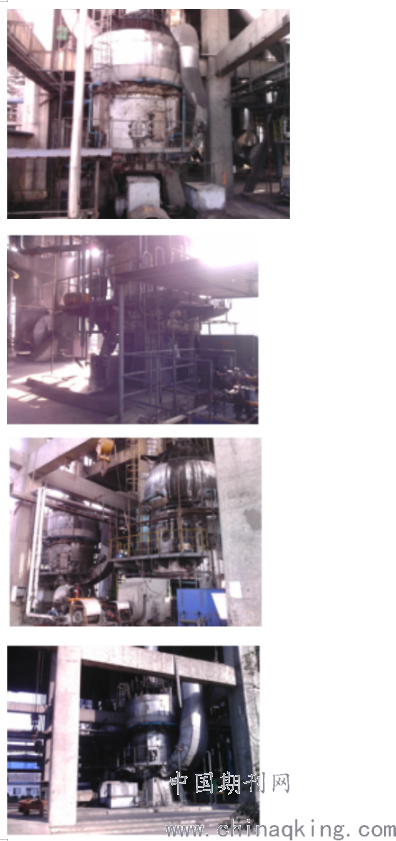

1.中能化工股份有限公司设备图片一览
.png)
我们公司航天炉磨煤机装置静喷嘴环易损坏，使大量煤粒误入废料箱，对公司造成极大的经济损失。
若因损坏更换静环需磨煤机大修，计划10人需要150小时，更换一套静环直接费用11000/次。需耗费大量人力物力，造成粉煤减量，进而影响企业的经济效益，间接影响大家的收入。

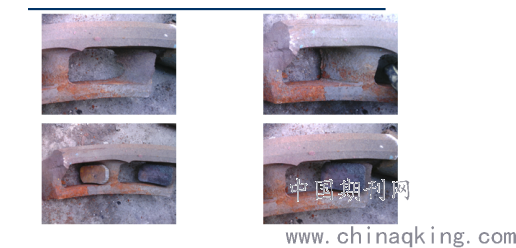

静环图片如下；
.png)
2.现状分析
中能化工航天炉粉煤气化是一种以粉煤为原料，惰性气体输送高温高压气流床煤气化，生产粗合成气的技术。此技术充分吸收了当今世界两大先进煤气化技术的特点，该技术在备煤、输煤、燃烧调节系统，气化炉辐射段均采用先进的粉煤气流床气化技术，灰渣水系统，洗涤，净化则采用气体急冷流程技术。
3.原因分析

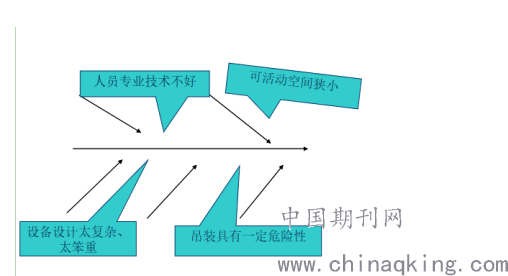

为了更好的表现更换磨煤机静环耗时费力的状况，我们画出了如下的因果分析图。
.png)
中能化工MPS180型磨煤机设置了3个固定磨辊，3个辊子在一个旋转磨盘上做滚压运行，需粉磨的物料从磨煤机的中心落煤管落到磨盘上，旋转磨盘借助于离心力将物料运动至碾磨辊道上，由磨辊对物料进行碾磨。3个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。通过静止固定3点的碾磨力均匀作用至3个磨辊上，磨盘、磨辊的压力通过底板、拉杆和液压缸传至磨煤机的基础。物料的碾磨和干燥同时进行。热气通过喷嘴环均匀进入磨盘周围，将经碾磨的物料烘干并输入至磨煤机上部的分离器。在分离器中，粗物料被分离，细粉排除磨煤机，粗粉重新返回磨盘在进行碾磨。
难以破碎的物料不会被热气流吹走，它们通过喷嘴环落入磨煤机下部的热空气室中，由刮板刮至废料箱中，然后排除。若静环损坏，就会有大量的粗煤误入废料箱，对公司造成损失。
4.效益分析
直接效益: 静环为易损件，经改造后静环延长使用寿命，每台磨煤机每年可省2套静环，若ABC三台磨煤机都按AB磨一套11000来计算，每年可省6套静环。11000×6=66000元
对比效益： 改造前，静环易损坏，因此废料箱中会出现大量煤粒，操作工每班(8H)都要对废料箱进行清理，每班至少清200kg，这样不但增加了大量工作量，同时也浪费大量的物料，8小时200kg一天600kg假设正常开车300天，600×300=180000kg（180t)改造后一周只需清理少于10kg的废料（铁矿和杂质）一周10kg一月10×4=40kg一年40×12=480kg大大减少了工作量。
可见效益：节省静环费用66000元，每年节省操作180000kg（180t)从废料箱清煤工作量。
间接效益：若更换静环需大修磨煤机，计划10人需150小时每台每次，每年每台需更换2次更换三台6次.150×6=900小时。需6套新静环，11000×6=66000元耗费大量人力物力，每台磨煤机检修都势必影响产量，对公司造成经济损失！
5.巩固措施
把该方案记录档案，并不断的去完善，争取更好的结果。
维修小组将再接再厉，不断求实创新，找出工作中的不足，完善服务，力争为中能化工的发展增砖添瓦，再创佳绩；为中能的明天，奉献出我们的一份力量。
