摘要：作为一门新兴物联网技术，NB-IoT正广泛应用于环境监测领域。且NB-IoT技术在通信范围广、终端可移动工作、系统功耗低等方面有着明显优势。目前，有多种物联网云平台支持NB-IoT模块工作。物联网云平台不仅功能强大，还可以减少开发人员的工作量，缩短产品的设计周期。基于此，本文就基于NB-IoT技术研究分析了环境温湿度监测系统的设计过程，以期为利用NB-IoT技术进行环境监测提供参考。
关键词：NB-IoT；温湿度；可视化；网络架构
1系统总体方案设计
.png)
本系统由监测终端和物联网云平台两部分组成。其中，监测终端由三个模块构成，分别为微控制器模块、传感器模块和NB-IoT模块（含发射天线）。系统搭配的物联网云平台为中国移动OneNET云平台。系统整体结构如图1所示。

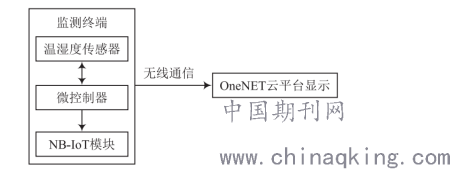

图1系统整体结构
2NB-IoT的网络架构
NB-IoT的典型网络由行业终端+NB-IoT模块、NB-IoT基站、核心网、IoT平台构成，本系统遵循该网络架构。
监测终端负责数据采集和发送，通过空口连接到NB-IoT基站。当终端开机或进入覆盖区域后，通过读取系统消息获得公共陆地移动网络列表并完成注册，最终附网成功。NB-IoT基站汇聚终端上传的数据，并通过S1接口连接到NB-IoT核心网。现有的核心网主要面向人与人之间的通信，与物联网的要求差异很大。NB-IoT核心网由MME，S-GW，P-GW，SCEF四部分组成，其功能是将不同种类的数据分配到不同路径处理。OneNET云平台是PaaS物联网开放平台，能够实现NB终端与平台间的数据上传和下发功能。OneNET云平台采用基于NB-IoT的LWM2M协议和CoAP协议实现NB终端与平台间的通信。LWM2M和CoAP都是NB-IoT的标准协议，可以实现非常全面的室内蜂窝数据连接覆盖[1]。
3系统硬件组成
3.1微控制器模块
本系统选用的微控制器为STM32F1系列单片机，其内核为32位的Cortex-M3，配备的外部高速时钟（HSE）为12MHz。外围电路包括时钟电路、复位电路、电源电路、JTAG下载调试电路[1]。
3.2温湿度传感器模块
本系统选用的温湿度传感器型号为SHT20。模块采用I2C协议与微控制器通信，测量精度由用户编程设置。SHT20所测得的湿度值为国际定义的基于液态水的相对湿度。SHT20温度测量范围为-40～125℃，湿度测量范围为0～100%RH。SHT20模块引脚接线如图2所示。
图2SHT20模块引脚接线图
3.3NB-IoT模块
系统选用的NB-IoT模块为中国移动M5310模组，该模组采用华为海思Hi2110芯片，内置CoAP/LWM2M等协议以及扩展的AT指令。模组工作的上行频率为880～915MHz。模组在使用时需要购买电信运营商的NB流量卡，每张NB流量卡具有唯一的IMSI号，NB-IoT核心网通过IMSI号对监控节点进行识别[2]。NB-IoT模块接线如图3所示。
图3NB-IoT模块引脚接线图
4系统软件设计
4.1SHT20模块编程
SHT20模块程序代码函数：
voidSht_Init（void）； //SHT20软件复位
voidSht_Resolution（void）；//设置测量分辨率，本系统中温度和湿度的分辨率分别设置为12位和8位
floatT_Result（void）； //温度测量函数
floatRH_Result（void）； //湿度测量函数
温度测量函数和湿度测量函数均包含启动测量、读取测量结果和计算测量数值三个部分，经计算后，温度的单位为摄氏度，湿度值以百分数形式表示，计算结果均取一位小数。
上述4个函数在运行时需调用已写好的模拟I2C时序函数族和延时函数。模拟I2C时序函数族包括I2C初始化函数、I2C启动、I2C停止、应答信号、非应答信号、发送字节和接收字节共7个函数。延时函数采用SysTick系统定时器实现，可进行微秒级和毫秒级延时。
4.2NB-IoT模块编程
NB-IoT模块的工作过程为单片机通过串口向模块发送AT指令，模块接收指令后执行相应操作。模块正确执行操作后，会通过串口向单片机返回字符串“OK”，否则返回“ERROR”。单条AT指令的发送和模块返回信息的处理流程如图4所示。
NB-IoT模块AT指令发送函数如下：intM5310_Cmd（char*cmd，char*reply）{Usart_SendString（USART3，cmd）；
//串口未接收到数据，返回0if（struct_usart3.USART_Length==0）{return0；}
else{ //串口接收到数据且接收正确，返回1if（strstr（（char*）struct_usart3.USART_BUFF，reply））{return1；}
//串口接收到数据且接收为“ERROR”，返回0elseif（strstr（（char*）struct_usart3.USART_BUFF，"ERROR"））{return0；}
//串口接收到数据且接收为乱码，返回0else{return0；}
}
}
4.3OneNET平台配置
在本系统中，OneNET平台若要实现上传数据的可视化，则需要完成创建监测界面和组件设置。
5实验结果
系统工作时，终端所测得的数据经过一系列传输，最终接入OneNET云平台。由于监测界面的曲线图关联了相应数据流，平台接收到数据后，经过后台处理，上传的监测数据即可在监测曲线图上更新展示。
6结语
综上，基于NB-IoT技术设计的环境温湿度监测系统，在结构上更加简单，成本造价也更低，运行的稳定性及可靠性更好，可适用于起生活及生产的多种场所，具有很好的推广应用价值。
