王俊
（山东钢铁股份有限公司莱芜分公司，山东济南，271104）
摘要：结合4.3米焦炉实际情况，通过工艺分析，制定安全有效地停炉方案。同时总结了在保证生产、安全、环保的前提下，有效切断荒煤气系统及推空炉作业过程。
关键词：停炉方案；荒煤气系统；推空炉作业
Practice of shutdown for JN43 coke oven of Laigang Coking Plant
Wangjun
（Laiwu Branch of Shandong Iron & Steel Co., Ltd. Shandong Jinan，271104）
Abstract:Based on actual situation of 4. 3 m coke oven in Laigang Coking Plant and by analysis of the process,the safe shutdown scheme is prepared and implemented. On the precondition of smooth production,safety and environmental protection, the operation procedure is summarized,i.e. to cut off crude gas transferring system and push all the ovens empty.
Key words：Coke oven shutdown scheme;Crude gas systems;Oven empty operation
莱钢焦化厂3# 、4#焦炉为JN43 -80型焦炉，3#焦炉投产于1998年11月，4#焦炉投产于2003年9月。两座焦炉设计结焦时间为18h，设计年产焦炭62万t，设计炉龄25年。根据山东省淘汰焦化落后产能要求，莱钢焦化厂4.3米焦炉于2019年12月31日退出生产，本次采用常压自然冷却法停炉。
1 停炉准备工作
1）考虑公司煤气和焦炭平衡，提前做好焦炭倒运、煤料供应、回收系统的统筹规划，并根据停炉时间及时调整。
2）停炉主要包括焦炉降温、停止装煤、炭化室推空作业；荒煤气系统切断；加热煤气系统切断；各能源介质管道切断等阶段。
3）制定细致地停炉方案，成立停炉协调小组，做好机物料及人员配置工作，按照时间节点组织实施。
4）将高炉煤气加热切换为焦炉煤气加热，关闭高炉煤气电动插板阀并堵盲板，用氮气将高炉煤气管道吹扫干净后停用。
5）为了控制烟囱废气排放量，焦炉结焦时间延长至32小时，更换煤气孔板，炭化室装煤结束后根据结焦时间及时调整考克开度，确保焦炭成熟且不能造成难推焦事故。
2 停炉操作及要点
2.1 停止装煤阶段

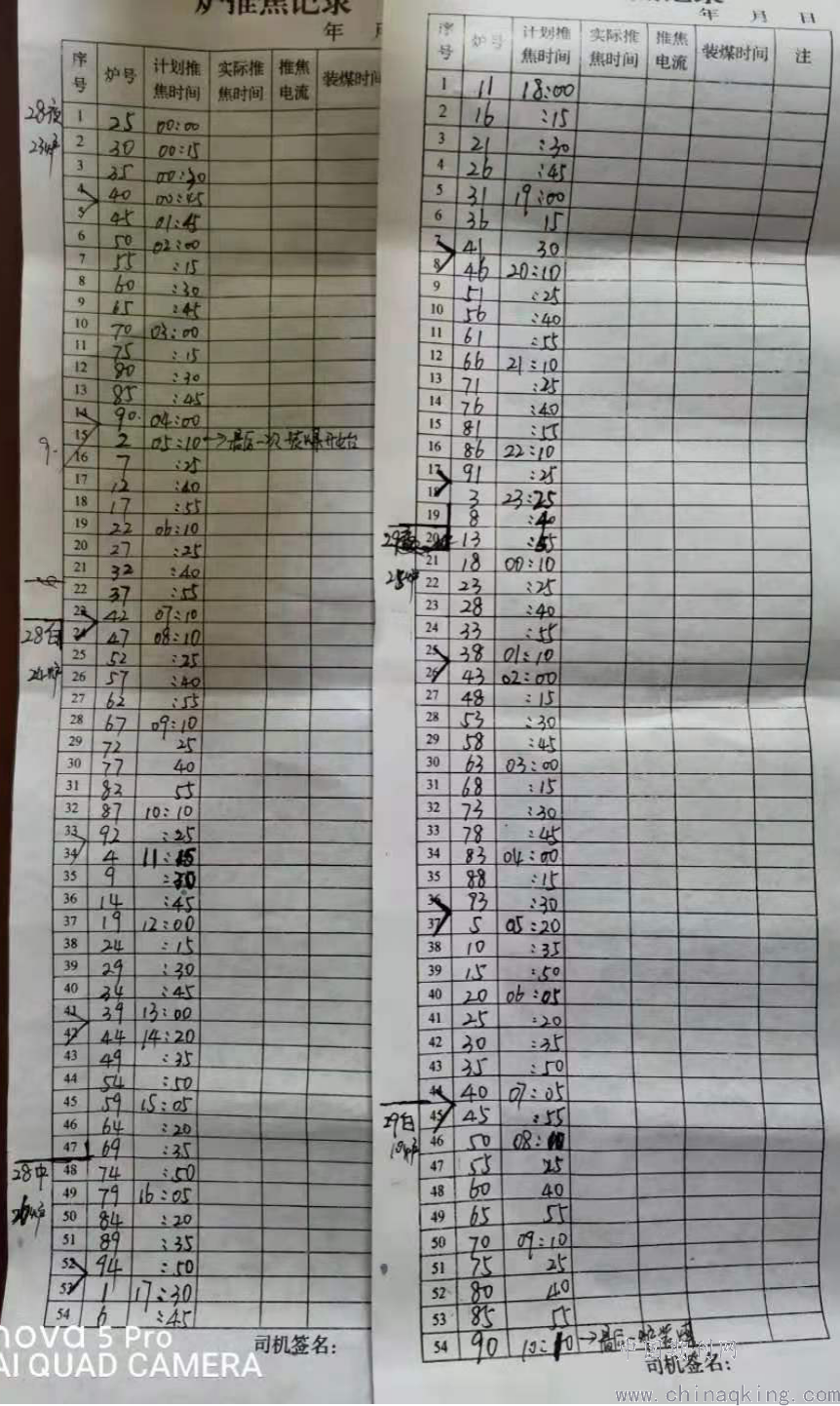

1）按照停炉时间节点，提前编排推焦计划，将单炉操作时间调整为15分钟，以保证荒煤气系统压力稳定便于调节。
.png)
2）根据推焦计划及煤车取煤情况，严格控制煤塔上煤量，确保在全炉装煤结束后煤塔内煤量取空。
3）关注集气管压力变化，及时调整翻板开度及鼓风机转速，保证集气管正压。
4）装煤结束后，关闭高压氨水总阀。
2.2 荒煤气系统切断阶段
1）随着焦炭逐步成熟，集气管压力逐步降低，将调节机改为手动操作，并指定专人负责调节。同时现场人员要根据两座焦炉集气管压力及执行器阀位情况，逐步调整吸气管闸阀开度。
2）在吸气管闸阀关闭过程中，根据集气管温度逐步关闭循环氨水阀门，同时打开氨水旁通将管道内氨水引入机械化澄清槽。
3）当门型管手动翻板接近全关，集气管压力无法保证时，全关吸气管闸阀、切断执行器电源。此时通过控制氮气阀门开度及吸气管处放散阀保证集气管、吸气管正压（不低于50Pa）。
v4）打开吸气管闸阀最前端的清扫孔，做爆发试验合格或CO报警仪检测合格后进行堵盲板作业。堵盲板结束后，打开焦炉放散管及吸气管处放散，由集气管通入蒸汽对管道进行吹扫，并保压。
2.3 炭化室推空炉阶段
1）吸气管堵盲板操作完成后，采用依次推焦的方式开始推空炉操作。
2）每孔炭化室推焦完毕后，对好机焦侧炉门，关闭水封盖，加煤口用泥浆封闭。
3）推焦过程中时刻关注熄焦池水位，在满足生产需要的前提下，采取低水位熄焦操作。
3. 炉温控制要点
1）装煤结束后，先采用减全炉煤气量的方法进行控温，结焦中后期适当关闭焦煤一次阀，采用加减旋塞控制炉温，直到完全关闭，确保最后装煤的炉号焦饼成熟。
2）每2小时测一遍直行温度，严防出现高低温号，预防焦饼过火和不熟，同时要根据直行温度高低及时测量横排温度，保证炭化室横向温度均匀。
3）焦饼全部成熟后，关闭加减旋塞，交换机每半小时空气、废气换向一次；全炉推空后，将废气盘所有砣杆全部落下，打开总烟道翻板处水泥盖板，降低烟囱吸力，分烟道翻板关闭并固定。
4. 炉体自然降温阶段
1）全炉推焦完毕后，逐步对所有大弹簧进行紧固。
2）为了减缓炉体降温速度，需要对机焦侧炉门、看火孔盖、加煤口盖进行密封处理。
5. 结语
由于3#、4#焦炉与其他焦炉共用一套回收系统，因此在停炉过程中鼓风机系统安全性尤其重要。焦炉荒煤气系统必须有效可靠切断，在操作过程中既要防止空气进入系统，同时坚决避免荒煤气无序放散，引发环保事故。3#、4#焦炉顺利停炉也为后续焦炉安全停炉积累了经验。
