浅论集中式水面光伏工程中预应力砼管桩新型接桩设备的使用

发表时间：2020/10/10 来源：《基层建设》2020年第16期作者：缪昆

[导读] 摘要：重点介绍在特点水域水面接桩专用设备对工程安全、质量、进度的巨大效益。

        国家电投安徽新能源有限公司安徽合肥 230031
        摘要：重点介绍在特点水域水面接桩专用设备对工程安全、质量、进度的巨大效益。
        关键词：水面接桩，研发，新型设备。
        当前水面集中式光伏基础施工主要采用φ300mm预应力砼管桩使用击打或静压方式一次性入桩就位，φ300mm预应力砼管桩国家标准的最大长度为12m，在一些淤泥较深或防洪要求较高的项目一旦设计桩长超过12m，就需要进行接桩作业，本文以实际项目为例，试论集中式水面光伏高桩位接桩作业的方法。
        国家电投窑河集中式光伏项目在设计阶段因考虑防洪要求、淤泥深度及未来渔业养殖的需要，桩长设计为16~19m，露出水面8m，必须进行水面接桩作业，接桩长度为5m，施工区域平均水深约2m，对大型水面工作船来说水位太浅，对履带浮箱式自行挖掘机来说则太深，所以项目初期不得不利用打桩机自打自接，速度慢效率低，严重影响了项目总体进度。现场迫切需要一种专用的接桩机器，可以和打桩机配合，使桩基础施工形成流水作业，由于国内市场没有符合窑河项目特点的成熟设备，项目公司决定自行研发，最终在研发团队的集体努力下，研发出了移动式水面接桩平台，顺利解决了接桩难题，将桩基施工速度提高了4倍，由原先的一天一台打桩机施工20根完整桩提高到一天一台打桩机和一台接桩平台配合可以完成80根完整桩。。
        下面就对移动式水面接桩平台做一简要介绍；
        规格尺寸与功能简介：平台由长7M宽2.7M高0.7M的两个浮箱并列组合而成，中间是0.4M宽的航道，可以通过底桩，平台上部为高度9M的门形架，门形架上设一台小型单轨电动起重机，工作时，平台移动到预备接桩的底桩上部，前方锁桩杆锁住前方一根底桩以固定平台，单轨起重机移动至平台一侧吊起上部桩，运动至底桩上部，由人工进行接桩就位，平台上的工作人员随即对两桩连接端板进行满焊，作业完成。平台可直接向前或向后移动至下一根底桩上部继续作业。

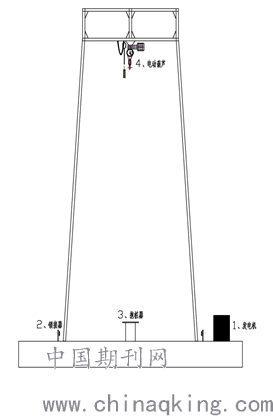

        示意图一：

        入桩定位采用了北斗导航系统，定位精度误差在3mm左右，优于行业标准。接桩采用二氧化碳气体保护焊接，使上下桩头的钢制端板牢固结合，焊缝平滑顺直，检查合格后，进行三层防腐油漆。如此桩基施工就形成了入桩定位---打桩---接桩---防腐四道工序的流水作业，施工效率提高了4倍，由于大范围减少了各工序之间的交叉作业，所以施工安全风险大大降低，由于各工序的间隔和界限清晰，为施工质量控制提供了多个检查窗口，质量问题的发现更加精准，责任更加明确，大大提高了整体施工质量。
        参考文献：
        1.作者：李慧生《北斗云在基础施工领域应用》内部材料，引用页第14页。
