巴州敦德矿业有限责任公司
摘要：球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机由给料部、出料部、回转部、传动部(减速机，小传动齿轮，电机，电控)等主要部分组成。本文主要介绍球拆除磨机小齿轮轴联轴器的一种新型拆除工具。
关键词：球磨机；联轴器；拆除
引言
本新型拆除工具属于球磨机维修技术领域，其目的在于能消除拆除小齿轮联轴器耗时长、投入人力大、拆除时经常会对齿轮轴和联轴器造成损伤、安装精度低等问题。
一、技术背景
球磨机是物料被破碎之后，再进行粉碎的关键设备。球磨机由给料部、出料部、回转部、传动部(减速机，小传动齿轮，电机，电控)等主要部分组成。按照球磨机检修标准中，球磨机中修周期为12—24个月，其中更换进料部分零件、更换传动小齿转轮和轴承、减速箱解体检查均属于球磨机中修工作内容。
选矿厂磨选作业区由于原拆除工具的原因，拆除小齿轮联轴器耗时长、投入人力大（需5人）、拆除时经常会对齿轮轴和联轴器造成损伤、安装精度低；且拆除工具为一次性用品，甚至每拆除一次球磨机小齿轮轴靠背需要2—3套拆除工具；轴的使用周期减少了1/5；拆除过程中2根丝杆容易被拉断、螺母滑丝脱出，容易发生安全事故。
.png)

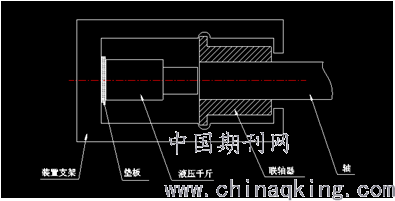

原球磨机小齿轮轴联轴器拆除工具
二、发明内容
鉴于上述工具在使用过程中耗时耗力、安装精度低、对轴的损害大、易发生安全事故等状况，决定在上述工具的基础上予以改进。
为上述现象，本新型工具采用的技术方案为：在原专用工具的基础上进行改造，将可拆卸式丝杠、挡板、需要焊接在联轴器上的螺母，全部用δ50钢板替代，并焊接为一体式专用工具。
.png)

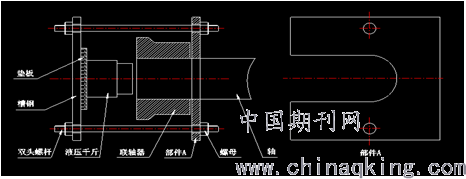

改造后球磨机小齿轮轴联轴器拆除工具
三、效果检查
采用上述结构，取消了原工具中的丝杆、螺母，消除了安全隐患；缩短了设备检修时间，减少了检修人力投入（2人）；提高了安装精度，球磨机运转平稳，无强烈震动，延长了小齿轮轴和联轴器的使用寿命。
四、经济效益
直接效益：原拆除成本约1700元/次，轴的使用周期减少了1/5。改造后拆除工具可重复使用；第一次拆除成本约2000元（包含工具制作成本），由于工具可重复使用，后续每次拆除成本约200元。按照δ50钢板的强度、和拆除球磨机小齿轮轴联轴器的剪切力通过计算，本实用新型工具可重复使用。
间接效益：1、原拆除工具丝杠易断，容易发生安全事故，攻关后消除了安全隐患；2、缩短了检修时间，减少了人力投入；3、提高了安装精度，延长了小齿轮轴和联轴器的使用寿命。
五、适用范围
本新型工具设计合理，结构简单，能有效、快速、安全拆除球磨机小齿轮轴联轴器，确保对小齿轮轴和联轴器不会造成损伤、确保安装精度等问题，适用于卧式球磨机传动系统小齿轮轴联轴器的拆除作业。
参考文献：
[1]丘继存,龚焕高.选矿学[M].北京:冶金工业出版社， 1985.
[2] 实用新型专利：球磨机小齿轮轴联轴器拆除工具
专利号：ZL 2018 2 1711542.X
