碗扣架在高支模中的应用

发表时间：2020/10/10 来源：《基层建设》2020年第17期作者：吴健伟谢延锁

[导读] 摘要：随着工程建设规模扩大，项目建设越来越复杂，碗扣型多功能脚手架是在吸取国外同类型脚手架的先进接头和配件工艺的基础上，结合我国实际情况而研制的一种新型脚手架。

        中建八局第四建设有限公司山东青岛 266000
        摘要：随着工程建设规模扩大，项目建设越来越复杂，碗扣型多功能脚手架是在吸取国外同类型脚手架的先进接头和配件工艺的基础上，结合我国实际情况而研制的一种新型脚手架。碗扣型多功能脚手架接头构造合理，制作工艺简单，作业容易，使用范围广，能充分满足房屋、桥涵、隧道、烟囱、水塔等多种建筑物的施工要求。与其它类型脚手架相比，碗扣型多功能脚手架是一种有广泛发展前景的新型脚手架。
        关键词：高支模碗扣架安全施工
        1：项目背景
        嘉兴凯宜医院项目位于浙江省嘉兴市南湖区，建设场地地形平坦，呈方形，南北方向约260米，东西方向约235米。整个项目分两次建设，本次建设一期工程包括移动门急诊医技住院大楼（地上11层，半地下1层，地下室1层）、地下车库及相关配套用房。本项目地下室顶板厚度最厚为300mm，地下室层高为5.30/4.80米，地上主楼层高为6.05米，5.5米不等，板厚为120mm，部分区域为150mm。部分层高为8.90米，11.55米，板厚为120mm。
        2：方案比选
        本工程部分梁线荷载超限，根据中华人民共和国住房和城乡建设部令第37号《危险性较大的分部分项工程安全管理规定》和《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254 号）属高大模板支撑系统。根据嘉建管〔2017〕7号文要求，本项目支模架搭设高度大于 8 米，模板支撑架安全等级Ⅰ级，在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。力求做到常见通用、受力明确，构造措施到位，搭拆方便、可周转利用，便于保养维修，检查保养。故本工程选用碗扣式高大模板支撑体系。
        如下图：

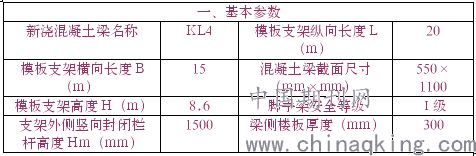

        3：施工技术基本参数
        梁模板（碗扣式，梁板立柱不共用）界面参数表

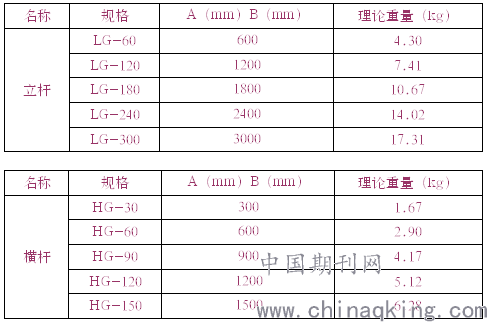

4、碗扣式脚手架材料选择

        5：碗扣式脚手架施工特点
        5.1碗扣式脚手架是建筑行业以及科技技术不断发展的产物，其在线性高空建筑中有着广泛的应用，而且对提高工程的质量有着积极的影响。这种脚手架灵活性比较高，而且承载能力也比较强，其可以根据施工设计方案的要求，对脚手架组架的尺寸、形状进行调整，既可以组成单排脚手架，也可以组成双排脚手架，其功能性大大提高了。碗扣式脚手架最长的立杆为3000mm，重量约为17.31kg，在组装搭设的过程中，其比普通钢管脚手架的速度要快很多。碗扣式脚手架是在普通钢管脚手架的基础上，对其扣件的加工与改造，其主体构件还是采用的钢管材质，其扣件的功能可以更好的与普通钢管相连，所以，应用的范围比较广。
        5.2碗扣式脚手架有多个立杆，利用同轴心承插可以很好的连接各立杆，碗口接头主要是连接横杆与立杆，这种接头性能较强，其不但具有可靠的抗弯性，还具有一定的抗剪性与抗扭性。脚手架杆件轴心线的交汇处，在框架的平面内，其结构较为稳定，而且比普通钢管脚手架承重力更强。下面笔者对碗扣式脚手架在高支模建筑中的应用情况进行简单的介绍。
        6：施工要点
        6.1 放线定位—按定位放置可调底座—在可调底座上放置标准基座—在标准基座上安装扫地横杆—用钢卷尺和线绳将架体调直—用水准仪和线绳将架体调平—安装二步及以上立杆和横杆—安装竖向剪刀撑—直至封顶安装端横杆和水平剪刀撑—安装可调顶托和主次龙骨—检查验收。
        6.2模板支撑脚手架要保证横成排，纵成行，立杆杆身垂直。纵向水平平直，横向水平杆平齐，立杆间距、步距、纵距、横距等均要符合规范要求，保持架子整体牢固、稳定、安全、适用、美观。
        6.3施工前根据楼板结构特点编制脚手架专项施工方案，明确施工荷载及确定脚手架平面、制定构件供应和周转计划，利用塔吊将支撑体系使用的杆件、底撑、顶托吊运至施工楼层。

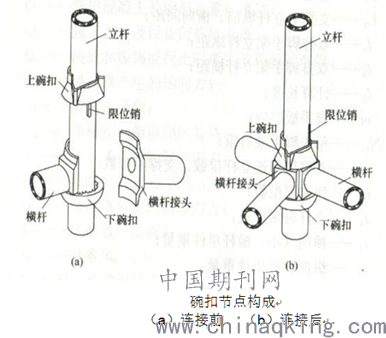

        6.4按照设计位置安放立杆可调座，其上交错安装3.0m和1.8m的立杆，调整立杆可调座使得同一立杆接头处于同一水平面内以便安装横杆。搭设头两部脚手架时必须保证立杆的垂直度和水平度使得碗扣接头连接可靠，组装时先将上碗扣搁置在限位销上，将横杆、斜杆等接头插入下碗扣，使得接头弧面与立杆密贴，待接头全部插入后，将上碗扣套下，并用手锤顺着切线方向敲击上碗扣的凹头，直至上碗扣被限位销卡紧不再转动为止。
        7：施工重点
        7.1 架体的搭设。脚手架搭设场地须平整、坚实、排水措施得当；底座和垫板应准确地放置在定位线上，底座的轴心线与地面垂直；脚手架搭设按立杆、横杆、斜杆、连墙件逐层搭设，每次上升高度不大于3m。脚手架搭设到顶时。组织技术、安全、施工人员对整个架体结构进行全面的检查和验收，及时解决结构存在的缺陷。
        7.2 脚手架立杆采用对接接长，传力明确，没有偏心，可提高承载能力。立杆若采用搭接，当受力时，因扣件的销轴受剪，降低承载能力，试验表明：对接扣件的承载能力比搭接扣件的承载能力大2.14倍；大横杆采用对接可使小横杆在同一水平面上，利于脚手架搭设；由于剪刀撑不能受拉（压），所以其接长时应采用搭接，搭接长度不小于100cm，接头处设置不少于两个旋转扣件。考虑脚手架的各杆件接头处传力性能差，所以接头应交错排列不得设置在同一个平面内。还有，搭设立杆用一根挂线搭设，其他立杆就垂直了。
        7.3 架体拆除。脚手架拆除时划出安全区，设置警戒标志，派专人看管。拆除作业从顶层开始，逐层向下进行，严禁上下层同时拆除。拆除的构配件成捆用起重设备吊运至地面，严禁抛掷。拆除的构配件分类堆放，以便下一跨的脚手架搭设。
        7.4本工程如局部梁底立杆上端包括可调螺杆伸出顶层水平杆的长度大于500mm，需按规范要求采取加固处理措施。
        如下图：

        8：碗扣式脚手架的安全管理
        8.1 架体的使用。严禁在作业层堆放模板、钢筋等物料；架体随施工进度定期检查；遇6级大风、大雨后检查。严禁在脚手架基础及邻近处挖掘作业。使用后的脚手架构配件应清除表面黏结的灰渣，校正杆件变形表面防锈后待。
        8.2防护措施：在支模架外侧，采用外脚手架同步。在梁底下第一排横杆，需设置水平安全网，防止人员坠落。
        8.3 悬挑架。严禁用钢管作挑架，严禁用扣件作固定件，应采用10cm的Φ25以上钢筋焊接于悬挑架内外立杆固定点处，作为立杆的固定点，这样做较为稳妥。悬挑架工字钢端头处还应钻一个洞，作为斜拉钢丝绳连接点（钢丝绳穿越孔）。
        9：小结
        碗扣脚手架适用范围更加广阔，可以根据不同使用环境的不同要求进行灵活的调节，满足不同的施工要求。更加方便的使用保证施工的顺利进行，缩短工期。碗扣脚手架结构相对于传统脚手架有很大优势，有更大的三维空间，保证其受力方面以及稳定性方面有很大的提升。这样就解决了施工过程中最重要的安全问题。这也是最大的优势。
