高空悬挑支模架在工程应用中的实例

发表时间：2020/10/10 来源：《基层建设》2020年第17期作者：王高翔谢延锁

[导读] 摘要：本文通过嘉兴凯宜医院（一期）工程实例，详细介绍高空悬挑支模架施工的方法与要点。

        中建八局第四建设有限公司山东青岛 266000
        摘要：本文通过嘉兴凯宜医院（一期）工程实例，详细介绍高空悬挑支模架施工的方法与要点。
        关键词：深基坑；悬挑支模架；工字钢；安装工艺
        一.引言
        随着现代社会建筑业的蓬勃发展，楼层越来越高，建筑的外形更加追求美观和凹凸有致，随之而来的就是施工难度的增加，尤其是越来越来的不规则建筑外形造成施工过程中，支模架体系的施工难度加大，本文结合嘉兴凯宜医院（一期）项目实例，详细介绍高程悬挑支模架的施工工艺及施工要点。
        二.工程概况
        嘉兴凯宜医院（一期）项目，主楼五层层高5.5m，支模高度16.95m，主楼五层东侧梁板相对于4层悬挑长度1.6m，其中悬挑区域东西向梁最大截面尺寸为450mm*750mm，南北向悬挑梁截面尺寸为250mm*600mm。板厚为120mm。
        三.主楼五层东侧悬挑梁板支模设计概况
        3.1悬挑梁板设计要点
        该悬挑区域采用20#工字钢悬挑，工字钢长度6m，悬挑长度2.05m，采用3个钢筋U形环进行锚固，型钢锚固末端设置2个U 形环，最末1个U型环距离型钢尾部200，尾部两个U型环间距500，型钢梁锚固前端设置1个U型环防止型钢梁左右晃动；U型环应与梁板底筋焊牢，并加设2根长度1m的φ12钢筋加强。如钢筋 U形环处楼板无面层钢筋，则应在该处楼板靠上表面处增加一层 Φ6加强钢筋网片。梁板支撑立杆放置于20#悬挑工字钢上，支撑架体与五层未悬挑部分梁板立杆相连。

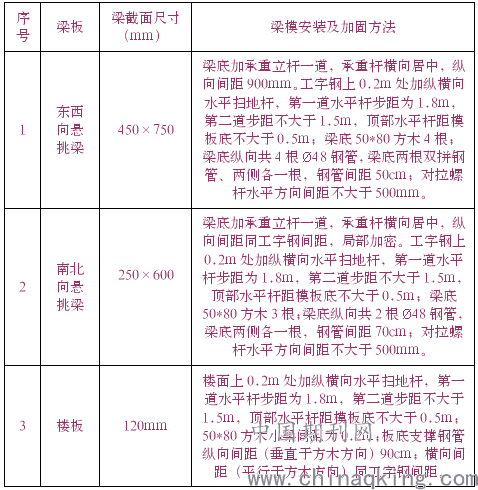

        悬挑部分梁板支模参数如下：

        3.2梁模板设计
        ①梁模板设计及安装要点
        梁的底模与侧模均采用15mm厚木模板，梁底次龙骨选用50mm×80mm木方，主龙骨采用ф48×3mm钢管。梁侧模、梁底按图纸尺寸进行现场加工，规格尺寸要精确，加固梁帮采用双钢管对拉螺栓，梁上口用钢筋支撑以保证梁上口宽度。梁下部支撑采用钢管脚手架，设水平拉杆。
        ②梁模板支设体系
        支撑体系采用钢管脚手架，参数详见悬挑部分支模参数。支设方法见下图。

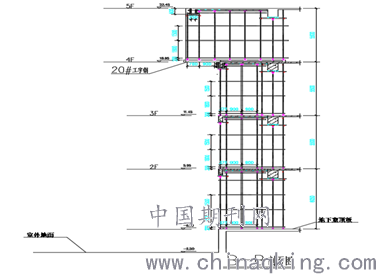

        图1梁模板支设加固示意图1

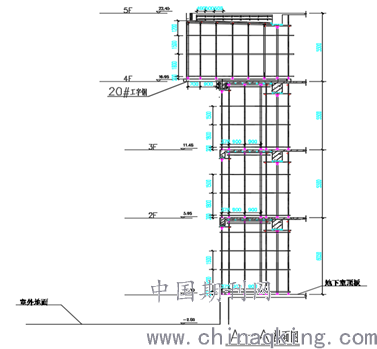

        图2 梁模板支设加固示意图2
        1、梁模板采用底模包侧模板形式。
        2、背楞设置：梁底模、侧模主背楞采用50×80mm木方，次背楞采用Φ48×3mm双钢管。
        3、梁箍设置：梁箍采用Φ48×3mm钢管及对拉螺栓加固，螺杆直径φ14，对拉螺栓每端蝴蝶扣不少于2个，螺杆端头螺母不少于2个。螺杆沿梁高方向设置两道，对拉螺栓水平方向不大于500mm；
        4、梁底模：按设计标高调整支柱的标高，安装梁底板，并拉线找平，梁底板要起拱；当跨度为≥4m时，起拱高度为1/1000~3/1000；主次梁交接时先主梁起拱后次梁。
        5、东西向梁未悬挑部分支模立杆在工字钢深入楼板范围内放置在工字钢上部，以增大工字钢的稳定性。
        ③梁模板安装工艺及要点
        1、安装工艺：
        弹梁轴线并复核→搭支模架→安放梁底模并固定→梁底起拱→扎梁筋→安侧模→侧模拉线支撑（梁高加对拉螺栓）→复核梁模尺寸、标高、位置→与相邻模板连接牢固
        2、安装要点：
        （1）梁、板的安装要密切配合钢筋绑扎，积极为钢筋分项提供施工面。
        （2）所有跨度≥4m的梁、板必须起拱0.1％～0.3％，防止挠度过大，梁模板上口应有锁口杆拉紧，防止上口变形。
        （3）所有≥1.5mm板缝必须用胶带纸封贴。
        （4）梁模板铺排从梁两端往中间退，嵌木安排在梁中，梁的清扫口设在梁端。
        （5）为保证安全防止架体因扣件变形而破坏，故在梁架底模下增设双扣件措施。
        （6）每根立杆底部应设置底座或垫板，垫板选用竹胶板、木方或钢板。
        （7）必须设置纵、横向扫地杆，扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上；
        （8）立杆接长必须采用对接扣件连接。立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至节点的距离不宜大于步距的1/3。
        （9）未悬挑部分梁体水平杆深入悬挑部分梁体两跨并相连。
        3.3楼板模板施工
        楼板模板采用15mm厚，木模板，主龙骨采用ф48×3mm钢管。次龙骨选用50mm×80mm方木及ф48×3mm钢管，间距200mm，为保证顶板的整体混凝土成型效果，将整个顶板的多层板按同一顺序、同一方向对缝平铺（模板拼缝处使用木方、其余部位采用钢管），必须保证接缝处下方有龙骨，且拼缝严密，表面无错台现象。
        ①楼面板模板安装体系
        支撑体系：板模支撑体系采用钢管满堂脚手架，详细参数见悬挑部分支模参数表
        ②楼面板模板安装工艺及要点
        1、楼板模安装工艺：搭支架→测水平→摆放次龙骨→调整楼板模标高及起拱→铺设木模板→清理、刷油→检查模板标高、平整度、支撑牢固情况。
        2、模板支设要点
        纵横杆：楼板面上20cm处加纵横向水平扫地杆，详细间距见悬挑部分支模参数表，纵横杆接长采用对接扣件连接；与每根立杆钢管采用十字扣件进行连接牢固。
        剪刀撑：在架体外侧周边及内部纵、横向每5-8米由底至顶设置连续竖向剪刀撑，剪刀撑宽度5-8米，水平剪刀撑采用隔一搭一的方式布置，剪刀撑宽度5-8米，即每组横向剪刀撑之间隔一根独立的立杆。
        3.4混凝土浇筑
        混凝土浇筑顺序为先浇筑未悬挑部分，后浇筑悬挑部分，使得未悬挑部分立杆率先作用在工字钢上，保证工字钢本身的稳定性，混凝土要用振动棒振捣，振动棒插入的间隙为400mm左右并做好二次收面，混凝土浇筑完完毕后的12h内进行养护。
        3.5模板拆除
        1、模板在混凝土强度能保证其表面及棱角不因拆除模板而受损坏后均可拆除。墙体、梁侧模板的拆除以不破坏棱角为准。为了准确的掌握拆模时间。留置同条件试块，试块强度达到1.2Mpa时才允许拆模。施工中要积累不同强度等级的混凝土、不同水泥、在不同气温条件下多长时间达到1.2Mpa的经验。
        2、已拆除模板及其支架的结构，在混凝土强度符合设计强度等级的要求后，方可承受全部使用荷载，当施工荷载所产生的效应大于设计时，须经过核算编制方案经批准并按方案进行实施。
        3、在拆除模板过程中，如发现砼有影响结构安全的质量问题时，应暂停拆除，经过处理后方可继续拆模。
        4、墙柱及梁侧模应待砼终凝后即可将需周转使用的对拉螺母松开并采用铁锤松动对拉螺杆。
        5、为保证梁柱及墙侧模拆除方便，模板安装时，考虑留设通道，并应考虑快拆。
        6、模板工程作业组织，应遵循支模与拆模由一个作业班组执行作业。其好处是，支模就考虑拆模的方便与安全，拆模时，人员熟知情况，依照拆模关键点位，对拆模进度、安全、模板及配件的保护都有利。拆模程序一般应后支的先拆，先支的后拆，先拆除非承重部分，后拆承重部分。
        四.结论
        该悬挑支模架施工方法严格按照“安全、稳定、验算超前、实时监控”的原则进行施工，尤其注意施工过程中操作人员的生命安全，且浇筑砼时一定要遵循先浇筑未悬挑部分，后浇筑悬挑部分的施工顺序进行，这样更利于支模架本身在施工过程中的稳定。此外，钢管支模架在工字钢上安装前需提前焊接竖向定位钢筋，以保证支模架立杆的稳定与定位准确。从目前施工完成的情况来看，工期短、成本低、质量高，而且施工工艺简便，操作灵活，具有较好的推广运用前景。
        参考文献：
        [1]《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）.
        [2]《建筑施工安全检查标准》（JGJ59-2011）.
