张满
广西华锡矿业
2018年1月4日，某公司110KV铁板哨降压站1#主变压器差动保护跳闸，主变6KV侧失电，生产被迫中断。
1.故障概况
当日05:03时，110KV 铁板哨降压站6KV系统失电，造成停电停产事故。运行值班人员立即查询综合自动保护系统，后台显示“6KV母线PT低电压告警”、“1#主变6KV 差动保护分本侧（6KV）、分对侧（110KV）”、“1#主变6KV 差动保护分对侧（110KV）失败”，现场检查，1#主变6KV侧总开关在分闸状态，110KV开关在合闸状态，6KV侧各馈线开关在合闸状态。
2.故障查找
该1#主变压器型号SZ9-7500-110/6，是该公司主供矿井生产用电变压器，运行平均负荷率70%左右，故障跳闸前负荷没有激增现象。技术人员对1#主变压器手动分闸后，即开始故障排查。
根据主变压器差动保护动作后，110KV侧开关分闸失败，主变压器仍空载运行 ，没有其他告警信号，初步排除变压器本体内部及110KV侧和6KV侧至总断路器前端故障，重点排查1#主变压器二次保护回路。

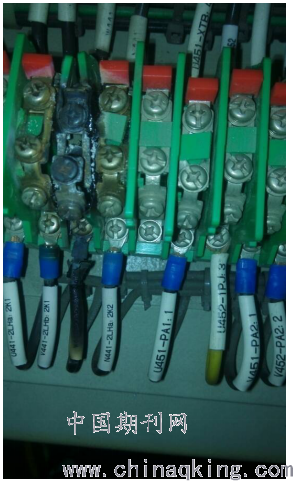

在对差动保护回路检查时发现，1#变6KV侧441差动组C相电流端子已烧，导线绝缘层部份烧损，B相端子外壳连带损坏。
对1#主变110KV侧断路器（245开关）控制回路检查发现，110KV 245开关辅助接点开关底板松动，影响辅助开关行程，使所有辅助接点不能正常变位，包括跳闸回路常开辅助接点。同时接入合闸回路的辅助接点烧坏，常闭接点无法闭合，合闸接触器线圈已烧坏。
.png)
3.故障排除
更换烧坏的差动组电流端子，重新固定110KV 245开关辅助接点开关底板，更换合闸接触器线圈，对1#主变进行保护联动试验无异常后，恢复1#变正常供电。
4.原因分析
差动动作原因：1#变因维护检查不到位，6KV侧差动组（441）电流C相端子，从开始的接触不良，发热、打火到最终形成开路，产生电流差流达到（二次回路）差动保护整定值，造成变压器差动保护动作跳闸。
主变6KV侧开关拒动（分闸失败）原因：辅助开关底板松动，接点不能正常切换，主变运行时合闸指示灯已不亮，并发“1#主变分合闸回路异常”报警信号，没有及时进行处理，导致故障时跳闸回路常开接点不能闭合，造成跳闸回路不通，差动保护动作时开关无法分闸。
5、防范措施
针对本次主变压器差动保护跳闸及110KV侧开关拒动故障，该公司组织电气技术人员对降配电站二次回路进行了一次全面检查，重点检查各接点紧固情况并对发热、生锈的端子进行了更换，及时处理了各类潜在的异常问题，确保了供电系统的正常运行。
参考文献：
任小建 刘太华 微机变压器差动保护常见运行事故分析[J].智能电气及综合自动化，2012（6）.
七、防范措施
（一）修订维修人员设备巡检记录表格，执行表格式巡检记录。
（二）站内值班人员要加强设备管理制度，操作规程、岗位（行业）规程、应急预案等的学习，并不定期进行模拟练习，提高人员应对故障的心里素质和应急处理能力。
（三）加强降配电站值班的监督管理，严格执班纪律，严禁脱岗、睡岗。
（四）加强调试人员岗位业务技术知识的学习和培训，以及时准确分析判断故障隐患，提高业务技术水平和故障处置能力。
（五）供电车间要加强设备的管理及巡检维护，严格执行设备安全管理规定、设备巡检项目、周期规定要求，加强巡检质量监督。对设备出现的故障隐患要及时组织维修处理，避免故障扩大化。
（六）提高维修（值班）人员巡检质量和工作责任心，做到巡检认真仔细，不留死角，并做好设备重点部位跟踪监测。
（七）加强公司调度工作管理，提高故障应急处置效率，对影响生产单位停机停产的供电故障要快速反应，及时沟通、处理，恢复供电。
（八）加强公司调度系统的学习和培训，提高调度人员业务技能，充分发挥调度系统的对供电系统的监控、测量作用
（九）加强公司规章制度的学习，严格执行线路设备强送电和试送电管理规定，防止事故扩大化。
（十）加强重点设备巡检维护，对三个站所有进线柜、主变柜、重负荷线路柜接头、二次端子全面检查紧固，杜绝“1.4”失电故障的再次发生。
（十一）经与厂家沟通并查询保护技术相关资料，认为投入“TA断线闭锁差动保护”弊大于利，厂家客户中的大型发电厂、供电部门多数没有投入“TA断线闭锁差动保护”功能，怕二次回路故障扩大化。权衡利弊建议公司主变保护仍不投入“TA断线闭锁差动保护”。

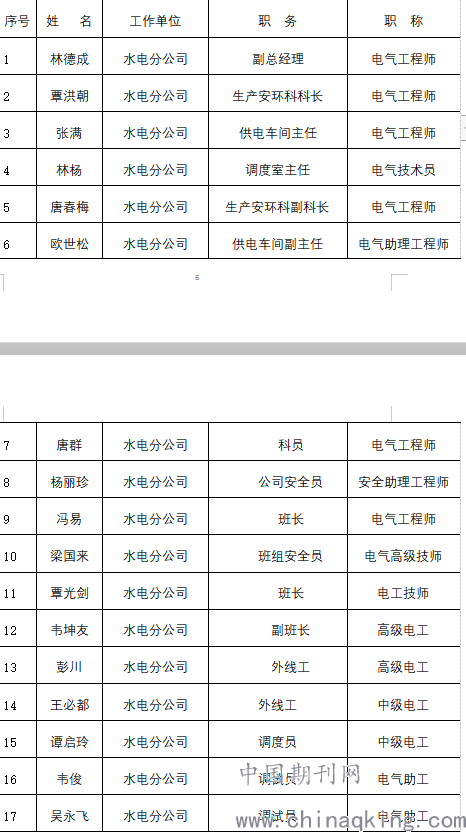

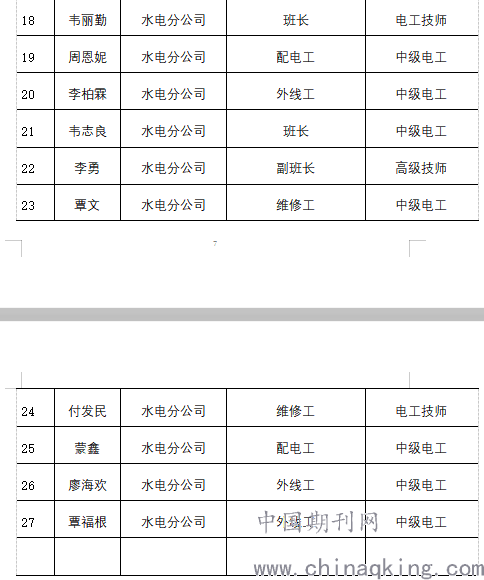

附：参与事故分析人员一览表：
