摘要：本文主要通过两起电气二次回路故障入手，分析引起电气户外回路问题的几种原因及隐患，讲解如何通过户外端子箱的特别设计消除电气二次户外回路在特定的工作条件下存在的安全隐患。
发电厂电气二次回路“点多”“面广”“技术要求高”“管理标准严”“故障影响大”，是发电厂继电保护管理的重点和难点。近些年电气二次新标准大幅实施，但是实际生产中的回路问题往往有增无减，其根源多半是基建期间施工和调试不到位或对标准的理解不透澈造成的。这些问题都是需要在生产中不断深挖，积极探索，通过检修和技改逐步得以解决的。电气直流控制的户外部分由于工作条件差很容易存在隐患，是需要我们重点关注的，本文主要讲述电气二次户外回路隐患的解决治理。
关键词：电气二次回路故障；隐患；解决方案
户外回路的绝缘是最先降低的，户外回路涉及到重要厂用设备掉闸的端子是最容易受到干扰的。某机组B送风机跳闸，因南自NEP9809保护装置报警非电量4为事故按钮，所以初步怀疑有误操作，再次投入使用，数分钟后再次跳闸，确定发生异常。经过对B送风机开关柜控制电缆中的掉闸电缆测绝缘发现数值为零。到现场检查，发现B送风机就地事故按钮下方电缆引线的套管存水严重，在套管打孔放水后解体检查，发现电缆共四芯，其中的3根芯线在基建施工中由于切割过量导致“铜芯外露”（其中两根为事故按钮接点），此时电缆被水浸泡后接点两端通过外露部分发生短路，进而使保护装置跳闸。将B送风机被积水腐蚀的电缆套管摘除，清理受腐蚀的电缆外皮，用大量绝缘胶布缠裹电缆加强绝缘，处理后开启B送风机恢复正常。事后紧急排查其他设备，将运行中的A送风机的电缆套管下方打孔，未发现有积水。追寻积水来源，由于送风机在炉膛底部，送风机紧急按钮的回路电缆经电缆护套钢管后进入蛇皮管，电缆护套钢管的上部用防火泥封堵，由于防火泥常年在高温环境中会老化变软，形成塌陷孔，水流顺着塌陷孔留下后存积在蛇皮管底部的弯曲部位，当水位达到一定高度时便会短接外露的掉闸电缆芯线，造成设备停运。
同一台机组，3台脱硫循环浆泵（6KV电机）某日先后掉闸，全部是南自NEP9809保护装置非电量4动作。到现场后发现脱硫排浆管道据地面4米处有露点且已经向外喷浆有一段时间了，3台循环浆泵的紧急按钮控制盒由于浆液的喷洒上面堆积了厚厚的浆液。因为基建器脱硫设备的控制盒全部为上部进线，所以浆液会顺利流入盒内短接掉闸端子造成设备停运。
以上两起事故的原因可归纳为五点：1）基建期电缆接线人员将电缆切割过量造成绝缘损坏。2）电缆护套钢管的上部防火泥老化。3）蛇皮管底部的弯曲有存水。4）炉底清扫时用水喷到事故按钮及其电缆套管端部。5）电气二次近控盒的设计存在隐患。解决的措施可以这样考虑：对于基建期间施工遗留只能依照四不放过的原则开展近控箱重要二次电缆专项检查，但是如果综合考虑以上五点因素，可以通过设计一款室外端子箱的方法加以集中解决，见图。

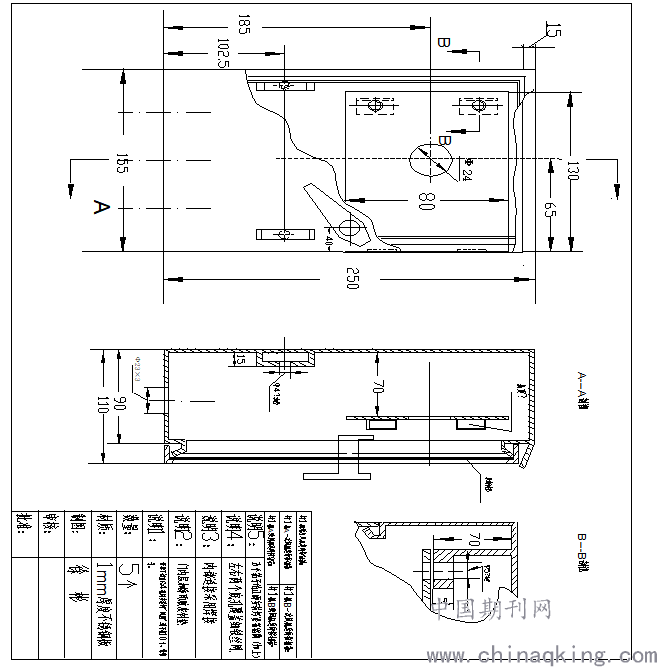

首先综合测算厂内其他电机近控的数量、位置和安装要求，根据需要设计外形尺寸250×155×110，用四个挂耳安装于室外电机等设备附近的墙体上。端子箱的材料采用1MM厚不锈钢板，使其满足强度和抗腐蚀性要求。端子箱门的设计要方便其他操作人员在紧急情况下能随时开启，所以门把不应带有锁芯结构；箱体与门的结合必须满足密封性要求，所以在门的内边四周固定密封胶圈，箱门关闭后有一定的张紧度保证密封性（见图中箱门黑色加重部位）。箱体的上部通过一段斜向下的延长边遮挡保证了上部门缝的防雨性，箱体的朝向门的一圈采取了U型槽排水结构，能保证箱体与门的接封处不会进水；整个U型槽要求使用氩弧焊连续焊接保证密封性。箱体的下部开三个孔，中间用于安装电缆联接头，两边两个稍小些的孔用于通风，通风孔上覆盖细铁丝网防止小昆虫进入，兼顾排水的功能。箱体内分为上下两部分，上部分安装紧急按钮，下部分安装接线端子排。上部的紧急按钮为便于接线和检查需要安装在一个活动折页门上（见主视图的φ24孔门），折页门的折页焊接于箱体侧面，正常运行时活动折页门靠一个螺栓紧固（B-B剖视为螺栓内孔及门架），接线或检查时可旋开蝴蝶螺栓打开折页门检查按钮后部接线。下部安装端子排,端子排固定架需要牢固的固定在两个焊接于箱体的支撑架上，见图中A-A剖视的下部。端子排最好不要超过10个,方便右侧剩余部分空间存放电缆备用芯。箱门的正上方根据应用场合贴好铭牌，例如“1号机A一次风机近控按钮箱”等。
近控箱制作并安装好后在接线时必须注意，二次电缆的外皮部分要完全接进箱体，即电缆头必须在箱体内才能起到保护电缆的作用。由于箱体兼顾了防雨，防腐，防撞、通风排湿等功能，前述分析的户外重要保护回路隐患便得到了综合治理，从箱体投产后运行两年的情况看效果很好。
