1.李亦欣2.黄弘舟
国网泉州供电公司 福建 泉州，362000
摘要：PRS-778TX-J-G系列变压器保护装置适用于基于智能变电站IEC61850标准开发的就地无防护安装的变压器保护。它具备高防护等级，直接安装于开关场或与一次设备集成安装，对外采用专用连接器连接。就地化集中式变压器保护装置是独立完成主变各间隔模拟量、开关量采集，完成保护逻辑运算并负责跳闸出口，并接入保护专网对外通讯的保护装置。本装置适用于国网企标《就地化集中式变压器保护装置技术规范》规定要求的变压器保护。
关键词：就地化保护;智能管理单元;变压器保护
1实施背景
长园深瑞PRS-7006型智能管理单元是对就地化保护装置进行智能管理，实现装置界面展示、备份管理、保护设备在线监视与诊断等功能的设备。就地化保护智能管理单元（以下简称“智能管理单元”）实现变电站内就地化保护装置的界面集中展示、配置管理、备份管理、保护设备在线监视与诊断功能。对就地化无防护安装的继电保护装置，必须配置继电保护智能管理单元。技术原则主要如下。
①智能管理单元应独立部署在安全I区。②智能管理单元硬件采用服务器，软件采用安全的Linux操作系统。③智能管理单元应具备保护设备在线监视与诊断功能，并能进行定值和故障信息管理。④智能管理单元集成了智能变电站二次系统的配置工具。⑤智能管理单元能对站内各就地化保护设备进行界面显示和支持更换式检修相关操作，其他厂家的保护设备在智能管理单元中也能使用相同的显示界面和操作界面。⑥智能管理单元与其他厂家的设备之间能使用相同通信协议，与其他各厂家设备间具备良好的兼容性。⑦智能管理单元对保护设备的操作具有防误操作功能。
2主要做法

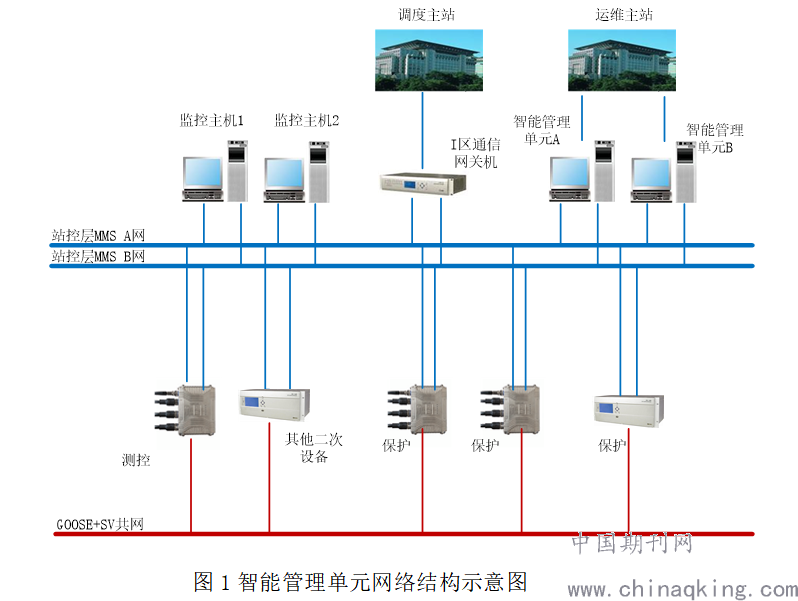

监理智能管理单元网络结构，如图1所示。
.png)
站端所有保护设备都应具备两个MMS网口，直接连接到站控层MMS网络。智能管理单元采用双机配置，与站控层双网连接，获取保护数据。
3主要创新点
3.1 智能管理单元的作用
智能管理单元能提供所有保护装置信息的远程展示界面，供运维人员查看。
3.2智能管理单元的规范标准
智能管理单元的远程展示界面应按照Q/GDW11010对保护菜单的要求，具备符合规范的一级和二级菜单，并支持菜单内容的相应展示和操作。
4就地化装置智能管理单元操作
4.1启动智能管理单元
Root用户进入系统后，进入root/PRS7002/bin/desktop目录下把rtdb，ProgramManager，hmi复制到桌面，用来创建启动快捷方式。启动程序步骤：1.双击rtdb2.双击ProgramManager3.双击hmi。注意一定等rtdb启动完成以后再启动后面两个进程。监控画面出现，就地化管控程序启动结束。此时点击界面下方的用户管理，进行登陆（注意：不同的用户操作权限是不一样的，这个可以根据客户需求在数据库中修改，超级用户用户名是sznari，密码是a）。登陆后，点击主接线图上对应的间隔名称可以进入相应的间隔分图。此时左键点击相应的装置图元，就可以进入该就地化装置的管理控制界面。
4.2基本功能及操作步骤
除了进入信息查看、报告查询下的菜单不需要验证用户名和密码外，其他菜单都需要进行验证，且与登录的用户名和密码一致。进入监控主画面，首先点击用户管理登录操作用户，用户名选择a或者sznari，密码a。然后在主界面点击装置（如果有间隔分化面则是进入间隔分化面）进入就地化管控界面。由于部分控制类操作（检修压板的投退、设备参数的修改）要求智能管理单元IP处于通信参数管控单元IP列表才可以进行，因此为了方便控制类操作的进行，要先确认管控机IP是否已经添加到管控单元IP列表中，确认方法是信息查看----装置设置---通信参数，读取管理单元IP，如果未添加要在装置设定---通信参数菜单下添加IP，注意管理单元IP地址1、2、3、4不能重复。
4.3信息查看
1)保护状态下的模拟量开关量等信息，鼠标点击该菜单即可以在右侧表格栏刷新出来（首次进入需要等待2S左右数据才刷新出来）。
2)查看该菜单下的数据：设备参数定值、保护定值，需要点击读取数据才可以刷新上来。
3)信息查看下的其他菜单都是类似操作，版本信息，装置设置都需要读取才可刷新。
4.4运行操作
1）压板投退，要先选择用户，输入密码，经过权限校验才可以进入，然后读取状态，最后更改压板状态，点击修改即可。更改成功以后再次读取才可刷新出更改后的状态值。2）切换定值区和复归指示灯，类似操作，先登录再进入操作。
4.5报告查询
选中动作报告、告警报告、变位报告、操作报告菜单，点击读取即可刷新报告。
4.6定值整定
设备参数定值先读取再更改，更改成功后再次读取更改后的值，此时值刷新。保护定值先读取再更改，下装成功后定值自动更新到更改后的值。
4.7调试菜单
1）开出传动操作前要先投入检修压板，然后开出传动使能投入，选中开出点，在值那一列选择执行，点击下发即可。退出开出传动要先退出使能，然后再退出开出传动才可以退出。不停电传动操作类似。另外不停电传动两次传动操作时间间隔必须大于一分钟。2）通信对点选择通信对点的点，点击下发即可，在下面报文框验证通信对点信号。
5成效与展望
5.1安装调试更加便捷
就地化保护装置在安装调试阶段需要进行保护功能核验、通讯调试和投运前准备等工作，这些都与就地化保护智能管理单元密不可分。另外就地化保护智能管理单元具备保信子站和二次设备在线监测功能，可以根据需要配置。
5.1保护功能核验
就地化保护智能管理单元集成了保护装置的远程界面，可以查看装置的所有参数信息，这一点已在第二部分中具体介绍了。核验保护功能主要分为以下几个步骤：
①核对交流量采样值信息。（查看模拟量菜单）
②核对开关量信息与GOOSE信号。（查看开关量和GOOSE状态）
③开出传动试验。（开出传动操作）
④校验各项保护逻辑功能。（压板投退和定值整定，动作后查看动作报告，检测出口时间）
5.2通讯调试
就地化装置的通讯调试主要由厂家负责完成，由用户进行确认验收。当厂家完成站内通讯，并将信号上送给调度后，用户核对信号即可。核对信号既可通过实际模拟信号，也可以通过开出传动以及通信对点进行完成。
5.3运行维护
就地化装置在运行阶段如果发生故障，需要更换装置时，一键备份/下装功能起到了重要的作用。下图是备份管理示意图。用户在获取到备份后，可以将备份交给厂家，让厂家在保护更换时完成对新设备备份的下装，并进行通信调试，用户只需校验保护功能核对定值信息即可。
5.4保护动作
就地化保护装置在运行期间发生保护动作时，用户可以到智能管理单元中查看动作报告、告警报告、变位报告以及报文框内容，获取保护动作的具体信息。用户还可以调取就地化保护装置的录波文件，分析保护动作发生的具体原因。
参考文献
[1]无防护安装就地化保护应用与实践[J].裘愉涛,王德林,胡晨,董新涛.电力系统保护与控制.2016(20)
[2]智能变电站继电保护自动测试平台[J].张晓莉,刘慧海,李俊庆,艾淑云,唐翼,王剑宇.电力系统自动化.2015(18)
