郭启勇 刘磊 郭跃辉 邓志勇 周红华
贵州省广播电视局六四五台，贵州 贵阳 550000
摘要：本文主要对哈里斯DX—100发射机过温保护控制原理及故障进行了分析;当发射机在运行过程中面板故障指示不定时出现射频功放模块过温故障指示灯DST点亮为红色时可以初步判断为功放过温，然后按步骤进行诊断，准确判断故障原因，及时检修，确保设备正常运行，保障节目安全播出。通过故障分析为使用相关机型的无线台站技术人员在处理故障的时候提供参考,为广播电视安全播出工作提供经验借鉴。
关键词：故障；信号；控制；过温；保护关机
1.故障现象：发射机在运行过程中面板故障指示不定时出现射频功放模块过温故障指示灯DST点亮为红色，同时伴随着面板模拟输入板的功率反馈降功率指示DS9点亮为红色。在此状态下，发射机高功率状态降为中功率，如果故障依然继续存在，发射机又自动降为低功率，在低功率状态，故障没有排除，就自动关机。

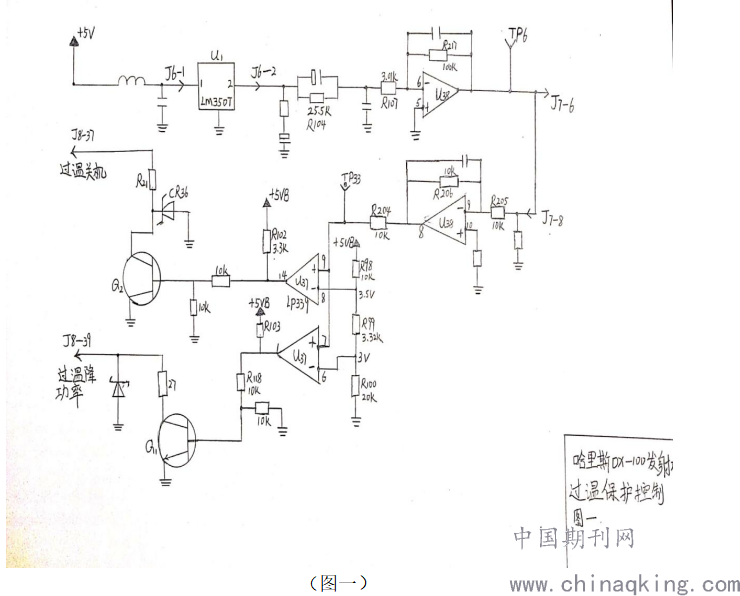

温度检测原理如（图一），U1是温度检测传感器LM350T，安装在功率合成的第一块射频功放模块上，它的输出2端的电压和功放模块的工作温度成线性关系，即把温度的变化转化为电压变化；此电压变化经U38的5、6、7端组成反相
.png)
路送到由U37的8、9、14端组成的电压比较器用来控制功放模块温度过高而关闭发射机；另一路送到由U37的6、7、1端组成的电压比较器用来控制温度较高而降功率。R98、R99、R100组成分压电路为U37的8脚提供门限电压3.5V，为U37的6脚提供3V的基准电平。
.png)
由于上述原理可知，只要温度传感器的输出电压变化范围达到或接近U0=3/AU1=3/3.5=0.86V电压比较器U37的1端将输出高电平控制信号到发射机控制器，由控制器输出控制降功率。同理如果温度传感器的输出电压接近或大于U0=3.5/3.5=1V，U39的9端同相输入端电平接近或大于3.5V门限电平，U37的14端输出高电平而使Q2饱和导通J8-37端输出低电平信号最终到控制器而形成功放模块温度过高信号使发射机关机。

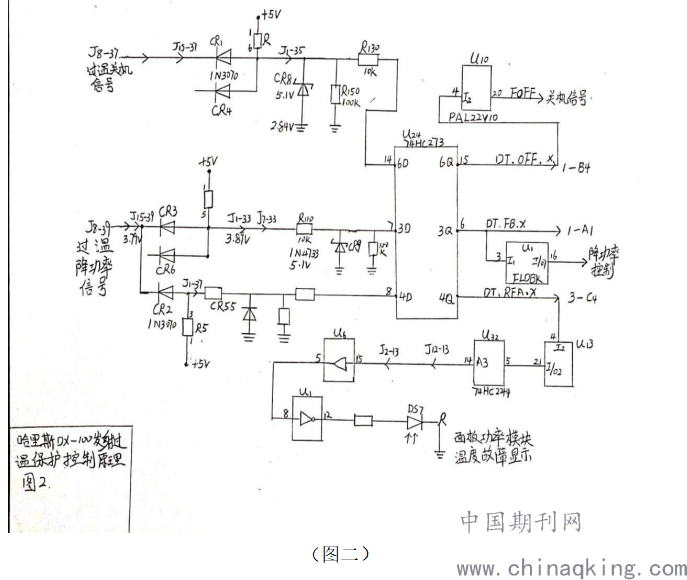

如（图二）是温度检测输出信号控制原理从J8-37送来的“过温关机信号”低电平使CR1二极管导通，CR1的正极端电位被下拉箱位到小于0.7V为低电平，此电平通过J1-35送到U24（74HC273D）触发器，从对应输出端15脚（6Q）输出低电平至控制器的U10（PAL22V10）可编程控制逻辑器件，从U10的20脚发出关机信号使发射机关机。
.png)
总结：
我台的哈里斯DX-100调幅发射机已经使用接近二十年，该机在开机或在播音途中，或者在外电波动时出现温度过高导致功率下降，有时甚至关机。经检查，发现CR8稳压二极管正端电压只有2.84V，标称稳压值应该是5.1V，而供电端=5V正常，更换CR8后，正端电压4.2V以上，至此，该机再也没有出现上述故障。
分析故障原因是CR8的稳压值降低，极易受到因外电的波动影响或+5V的负载影响而使+5V降低，从而使CR8的稳压值降低而触发了U24（74HC273D）触发器输出低电平而使发射机产生过温故障，而实际机器工作温度正常。
