国网宁夏电力有限公司检修公司 银川 750001
摘要：随着我国经济的迅速发展和进步，科学技术也相应的发生了飞跃的发展。近年来IP语音和WLAN的应用非常广泛，通过以太网本身提供电力支持的需求也越来越迫切，以太网供电（Power over Ethernet，PoE）技术通过使用CAT5/5e/6类非屏蔽双绞线，对网络终端设备既传输数据又提供直流供电，极大地减少了部署终端设备电源和管理的成本。所以PoE技术正被越来越多的用于为网络设备供电，包括IP语音电话、无线LAN接入点，网络摄像头和其它网络应用。
关键词：以太网供电网络；IP语音
1引言
随着网络中IP语音电话、网络视频监控以及无线以太网的广泛应用，通过以太网供电的要求也越来越迫切。要为IP语音电话、网络摄像头等这些终端设备供电，实施部署需要增加供电及安装成本。以太网供电（PoE）技术，通过使用CAT5/5e/6类非屏蔽双绞线，对网络终端设备既传输数据又提供直流供电，极大地减少了部署终端设备电源和管理的成本[1]。本文中讲述了以太网供电技术在电力公司企业中的应用，本企业采用以太网供电技术为IP电话供电，在使用IP电话的时候只需要一根网线就能够实现通话功能。
2 以太网供电的优势
2.1 供电设备简单，成本低
一般来说IP语音电话设备、无线局域网接入设备、笔记本电脑和网络照相机等设备都需要两个接口：一个连接到局域网，另外一个连接到交流供电网。这样一台设备要正常工作，不仅需要网线还需要电源线。为每台设备架设电源线必然需要不乏的费用。采用以太网供电技术在现有的以太网布线基础架构下不做任何改动就能同时为设备传输信号和提供直流供电[2]。
2.2 安全，兼容性好
供电设备会根据工况的需求向受电设备供电，当整个链接有效，才能使电缆上有电压存在，这使得线路漏电的风险降低到最低；在新标准下可以很好的实现以太网设备、以太网电缆、旧式网络设备的互相适应兼容。
2.3 供电方式简洁
依赖于单独的UPS，就能够实现在断电时对相关设备供电。也正是因为简洁的供电方式使得其在降低成本方面作用显著，助力于电话和无线接入的推广。
3 以太网供电技术的研究
以太网供电系统包括供电设备（Power Sourcing Equipment，PSE）和用电设备（Powered Device，PD）两部分。它有两种供电方式：中跨式、端点式。中跨式供电供给的直流电能通过传输电缆中的备用线，而端点式能将直流电能直接叠加在传输数据电缆然后传输。在实际应用中，端点式应用较多。
PoE的主要设备是PSE，它负责对PD的检测、分级、上电、断电检测等功能[3]。在供电体系建立后，PD的供电状况应该受到实时监测，并在状况点时进行断开、供电。以太网（1）检测。在PD 与PoE 交换机或集线器相连接后，PoE交换机或集线器会首先进行PD 的判定，确定其是否对应PoE，避免供电受损坏。（2）分级。在PD确定后是以太网PSE将运行PD的分级检测程序，从而确定各个设备功率需求，然后将电源的功率进行合理的配置。（3）供电。PSE 的检测分级油PD完成后，它会输入一个路电压（44～57V），同时对电流进行限制（小于350 mA）。一旦出现过流或过压现象，则应该采取措施J将PD断开或者移出，在这个过程中，PD也始终处于的PSE检测下，保证PD一直处于一个连通的状态。（4）断电。在PD 断开后当，根据反馈的检测结果，电压将由PSE控制稳定回落到DC0V；当持续一定时间后，PSE进入下一循环，对PD 进行重新检测。
4以太网供电技术在电力企业中的应用
本供电企业在旧办公地方采用的是模拟电话，模拟电话维护起来特别困难，每次有新增人员或者调换办公室，都会给网络运维人员带来很大的麻烦。时间久了机房里面的电话线会杂乱无章。在新建办公楼的时候，本供电企业技术人员考虑到公司人员的不断扩大，决定采用IP电话。企业目前有500多名员工，每位员工都使用ＩＰ电话，每部电话都需要一个供电电源，这样成本会很大，故采用了以太网供电（PoE）供电技术。本企业通过两台PoE服务器和一台语音服务器相连实现了全企业的IP电话PoE供电业务（见图一）。
.png)

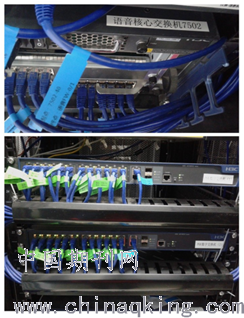

图一本企业语音交换机和POE交换机连接图
5结束语
以太网技术的应用可以灵活的实现各类设备与网络之间的连接，随着WLAN和IP电话终端设备使用范围日益扩大，用户对以太网供电设备的需求也随之越来越大，在未来的几年时间里，以太网供电技术将会得到越来越广泛的应用。
参考文献：
[1]IEEE802.3af Power-over-Ethernet TI solutions for both ends of the cable[DB/OL].White Paper of TexasIntruments.
[2]陈海川以太网供电技术简介[J].通信电源技术，2005；22：51-53.
[3]刘佳，黄华，兼容IEEE802.3af 的高功率以太网供电PD端设计[J].现代传输，2006，3：85-87.
作者简介：
石昊楠（1987-）男，宁夏银川人，工程师，从事信息通信运维工作；
白晓红（1983-）女，陕西榆林人，工程师，从事信息通信运维工作。
