刘朋辉
郑煤集团（河南）白坪煤业有限公司，河南省登封市，452481
摘要：矿山测量是煤矿的“眼睛”，煤矿井下贯通测量工作是矿山测量的重要工作，巷道贯通工作直接决定矿井的安全生产。针对底抽巷的地质条件，巷道起伏大，单条巷道1500米左右，贯通条件差，测量精度难以控制的特点，本文通过对13111底抽巷贯通测量的优化设计方案，实现了13111底抽巷的高精度贯通。
关键词：贯通测量；测量方案；精度分析；测量方案；误差预计
1 工程概况
白坪煤业公司13111底抽巷位于13采区最下部，南临已经回采的13091工作面，西临13采区轨道上山保护煤柱，东临井田边界保护煤柱，北临将要开拓的23011工作面。13111上底抽巷全长1454m， 23011上底抽巷全长1470米，切巷长100米。
2 贯通测量方案的选择
根据工程要求，生产限差经矿技术负责人审核后研究决定：要求贯通在中线方向最大偏差0.4m，腰线最大偏差0.3m。为了保证底抽巷按要求的精确贯通，必须有两个人独立计算设计数据，要对起始边资料进行检测分析是否符合要求精度。
2.1 测量方案
根据采区控制网的布设情况，我们选定23采区上部车场陀螺点“T4-T3”作为已知起始边，对23采区上部车场的陀螺点进行检查、联测，符合规程规定，确保起始边的精度
平面控制以23采区上部车场的起算边回B-回C、起算点回C开始，一条从23采区上部车场-13采区下部车场-13采区第七中部车场-13111上底抽巷-13111切巷底抽巷-K，敷设7″级导线；另外一条仍由起算边回B-回C、起算点回C开始从23采区上部车场-23采区第一中部车场-13111下底抽巷-13111切巷底抽巷-K，敷设7″级导线；布设导线的总长度3746m，尽量避免短边，当短边不可避免时，采用地下对中方式、独立测量两个测回，减小人为、仪器误差，提高对中、观测精度。
测量路线示意图
2.2 测量方法
井下导线测量采用尼康DTM-352C防爆全站仪，该仪器年检证书齐全，准予作Ⅱ级使用。在进行复测工作前进行了仪器测前检校。精度按7〞导线施测，采用测回法观测，水平角观测两个测回，边长观测两个测回，垂直角一个测回。本次贯通控制测量采用三架法观测，三架法可以减少测站站数，避免对中的误差，提高工作效率。参数要符合规程规定。
2.3 贯通测量注意事项
（1）各种测量点标志要妥善保护，标识和点的记录资料要清楚，并存档保管。
（2）三架法观测时不要随便乱动仪器，服从测量组长的统筹安排。
（3）为了保证测角和测距的精度，测量使用的全站仪必须经过检测。
（4）为了避免人为误差的影响，控制测量两次测量要更换观测人员。
（5）贯通后应及时测点其偏差，评定贯通质量，进行测量工作精度分析和技术总结。
三 贯通方案误差预计
3.1 误差预计所需的基本参数
井下导线测角误差：根据《煤矿测量规程》规定，井下导线采用7″级导线进行测量，取mβ下=±7″；井下导线量边误差：根据尼康DTM-352C防爆全站仪的测距标称精度
D=±（2+2×10-6D），求得平均边长D≈0.06km的
D≈±0.002m；井下三角高程测量误差：根据《煤矿测量规程》规定，每千米三角高程的高差中误差容许限差为±100mm，所以每千米三角高程的高差中误差

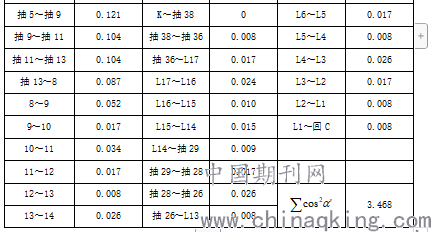

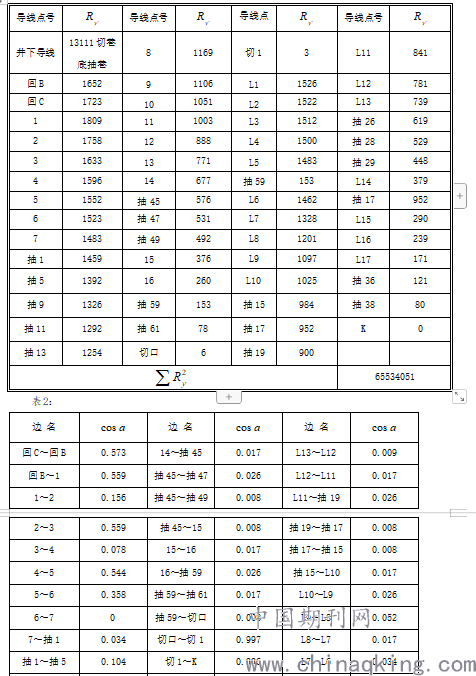

表1：
.png)
.png)
3.3 三角高程上的误差预计
三角高程路线全长3746米，独立进行两遍观测，在贯通点的中误差为：
贯通在高程上的误差预计未（取2倍中误差）：
3.4 预计结果分析
从以上误差预计结果可知：按该方案进行本次贯通测量在水平重要方向和高程上均未超过允许的贯通偏差值，说明所设计的测量方案和测量方法能够满足贯通精度要求。
4、 总结
（1） 随着底抽巷向前每500m延长一次，高程控制随着导线采用三角高程测量，控制测量独立进行两次，两次资料要平差计算；施工测量以控制测量布设的导线点为基础，采用15″级导线施测，每40m延长一次，每次放设4个中线点，中线点间距不小于3m。控制测量和施工测量交叉进行，直至巷道贯通。
