简红新
广州城建职业学院建筑工程学院
摘要：现阶段，部分施工企业在项目成本控制方面存在诸多不足。因此，应提高工程造价的重视程度，并采取有效的控制手段，促使整体提高成本管理控制的水平。在现代技术发达的今天，在这领域出现了很多工程造价方面的计算软件如广联达、鲁班、神机妙算等计量软件。因各有优缺点，结合我的多年在工程造价工作经验及工程造价教学领会，所以我专门作Cad计算方法在工程造价的应用研究，仅供大家参考。
目前在各类工程造价领域中，清单和定额中的工程量计算工作量较重，且在工程招投标报价、工程结算甲乙双方对数时，清单和定额中的工程量计算准确性特别重要，其重要性可想而知了。我在工程造价工作中使用过广联达造价软件，计算清单和定额中的工程量，首先需要将输入设计参数、电子版的施工图导入建模再修改等工作，其工作量也较大，各种造价软件最大优点是计算工作效率有所提高。但缺点也有很多，比如：在建筑工程计算外立面贴块装饰工程量时，造价软件无法精确计算，很多部分的贴块工程量会漏算少算，如：女儿墙内侧和顶面贴块，漂窗板上下面及滴水线贴块 ，凹处墙面贴块等处；再比如：设计复杂一点电视背景墙装饰，各种曲线长度和不规则的面积无法用软件计算的；再比如：市政工程中的各种复杂曲线的道路、桥梁，造价软件目前是无法精准计算的。而Cad计算方法弥补了这方面的不足，它具有着灵活计算、精准计算、方便双方对数和修改的能力，它结合excel使用，大大提高运算能力特点。

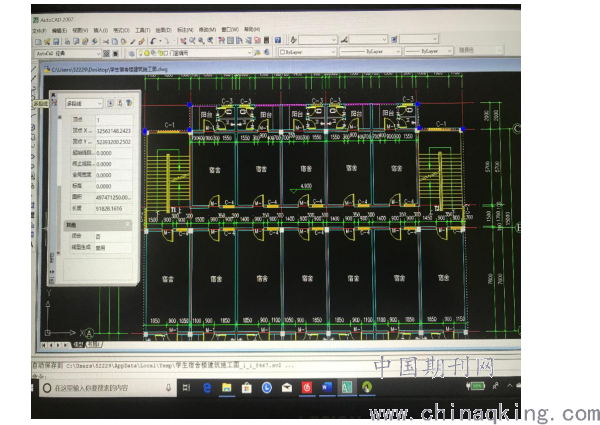

在建筑工程中，较复杂的建筑屋，需要计算建筑面积，用Cad计算方法计算，即快又准确。方法是，打开Cad建筑工程施工图，在工具栏中找到多段线点击它，再按要计算建筑面积的外围边线画出成为一个封闭范围后，再点击周边线成为虚线后，再按鼠标右键，显示出下拉菜单，读出面积，还可读出外围边线延长线长度。本建筑工程施工图制图比例为1：100，读数面积为497471250
.png)
平方毫米，化为平方米向左进6位，即本层建筑面积为497.47平方米。外周长的长度为91828毫米，化为米向左进3位，即外周长的长度为91.83米。

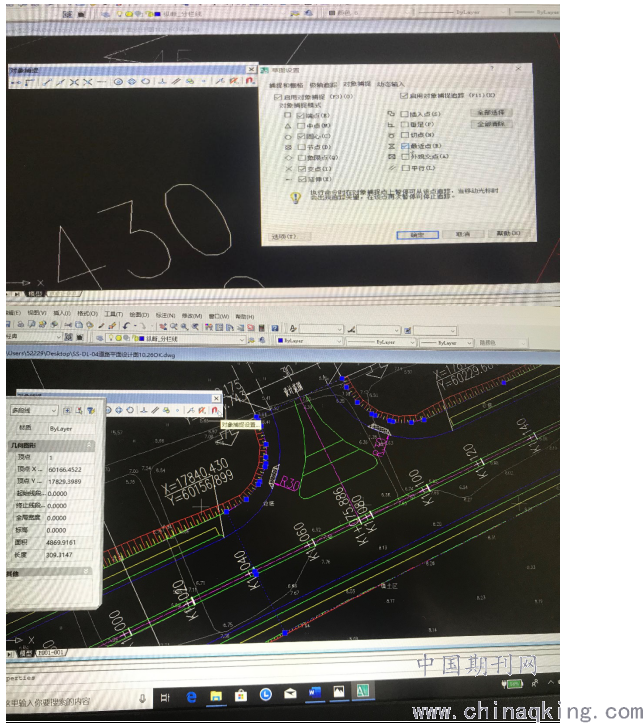

在市政工程中，计算清单工程量和清单下的定额工程量，显示它的优势。方法是，打开Cad市政工程施工图，由于要计算范围边线有曲线，先点击对象捕捉设置，再选择最近点，在工具栏中找到多段线点击它，再按要计算建筑面积的外围边线画出成为一个封闭范围后，再点击周边线成为虚线后，再按鼠标右键，显示出下拉菜单，读出面积，还可读出外围边线延长线长度。算出面积后再乘以道路的厚度，即得出道路各垫层或面层的体积了。
.png)

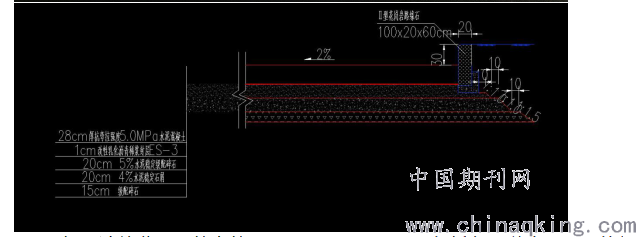

假设计算范围从桩点桩号K1+040至K1+140，包括交叉道路所显示的部分，计算结果为道路砼面层面积为4869.9平方米（道路砼面层宽40米），道路砼面层体积为1363.6立方米（道路砼面层厚度28厘米），其它道路垫层体积工程量计量以同样的计算方法计算，路缘石先算出延长米，再算出每米体积，再算出整个路缘石的体积。

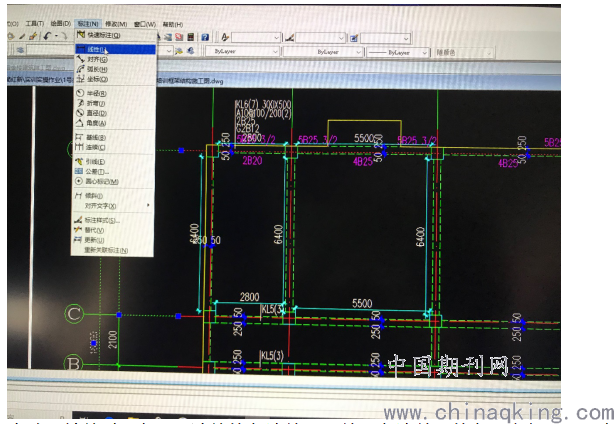

在建筑工程中，结构图中的构件，也用Cad计算方法计算，即快又准确。方法是，打开Cad建筑工程结构图，最复杂的构件有梁板也好计算。先点击标注，显示出下拉单，再点击线性后，直接量出（柱边至柱边）砼梁的净长，再量下一段砼梁时，点空格键，再直量便是。梁的体积可在excel表上计算得出，砼板用多段线算出面积后再砼板厚度，即得出砼板的体积，所要计算的有梁板体积即是梁和板之和。砼柱、砼承台、（砼）桩可直接在excel表上计算。砼天沟、砼雨蓬等构件都用多段线或线性并结合excel表上计算。
.png)
在竣工结算时，由于所计算的各清单工程单及各清单下的各项定额工程量都是在excel表上进行的，所以双方对数时，发现某处有错误，便以修改，excel有强大的算术计算能力，修改后的计算结果就自动得出。这对甲乙双方对数工作十分方便。
基金项目：广东省2018年度高职教育品牌专业建设项目（工程造价专业）
