张 军
新疆维吾尔自治区建筑设计研究院 新疆 乌鲁木齐 830002
摘要：岩土工程勘察结果准确性将影响后续施工，而近年来多种新技术用于岩土工程勘察工作，高密度电法就是其中一种。现阶段，高密度电法被用于勘察新疆地区岩土工程。本文通过具体实例阐述了高密度电法勘探的方法原理和特点，分析了高密度电法在岩土勘察中的应用。
关键词：岩土工程；高密度电法；电阻率：勘察
1 高密度电阻率法介绍
高密度电法工作原理、常规电阻率法较为相似。不同岩土体电性也不相同，高密度电法检测方法即向被检测岩土体施加电场，之后分析电流分布情况，并依据电流分布规律探析岩土情况。和常规电阻率法一样,检测过程中，工作人员可利用A、B两个电极向地面输送电流（以I表示），之后检测M、N两级之间的电位差（以ΔV表示），并科学计算此地点的视电阻率值。计算公式为：ρs=KΔV/I。我们可依据检测到的视电阻率剖面，确定地下结构电阻率实际情况，最终达到明确地质情况的目的。
高密度电阻率法属于阵列勘探方式的一种。在郊外进行岩土工程勘察工作时，需在探测点设置全部的电极，之后采用程控电极控制开关、微机工程电测仪，迅速、自动采集所需数据信息，并将这些数据信息保存到微机中，同时还可对这些数据信息进行研究并绘制出地电断面分布图示。
2 工程实例
2.1 滑坡
目的：推断滑动面及滑坡体。

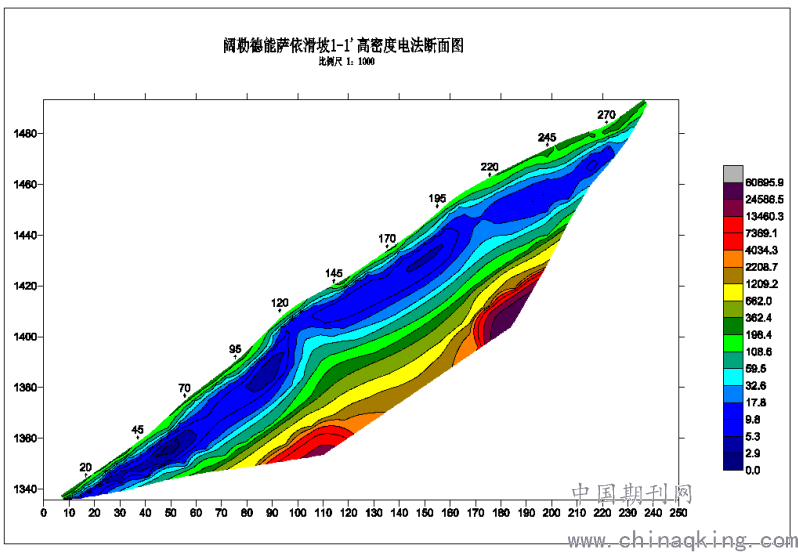

.png)
1）断面测线长度为300m。
2）断面采用温纳法，电极距为5m，总电极数60个。
3）地质情况：依照勘察地质钻孔，主要地层为腐殖土、粉土、闪长岩。
4）断面解释：横向电阻率大致均匀分布，纵向物性层位较为清晰，且有规律可循，可依据相关数据了解边坡内部情况。阻值变化范围（0-24589Ω.Μ）较大，表层0-6m为地表腐殖层电阻率在33～362Ω.Μ，6～19.5m电阻率在18Ω.Μ以下，层位均匀，起伏不大的粉土层。19.5m以下电阻率在109Ω.Μ以上，推断为闪长岩；195-220m有滑坡裂缝。

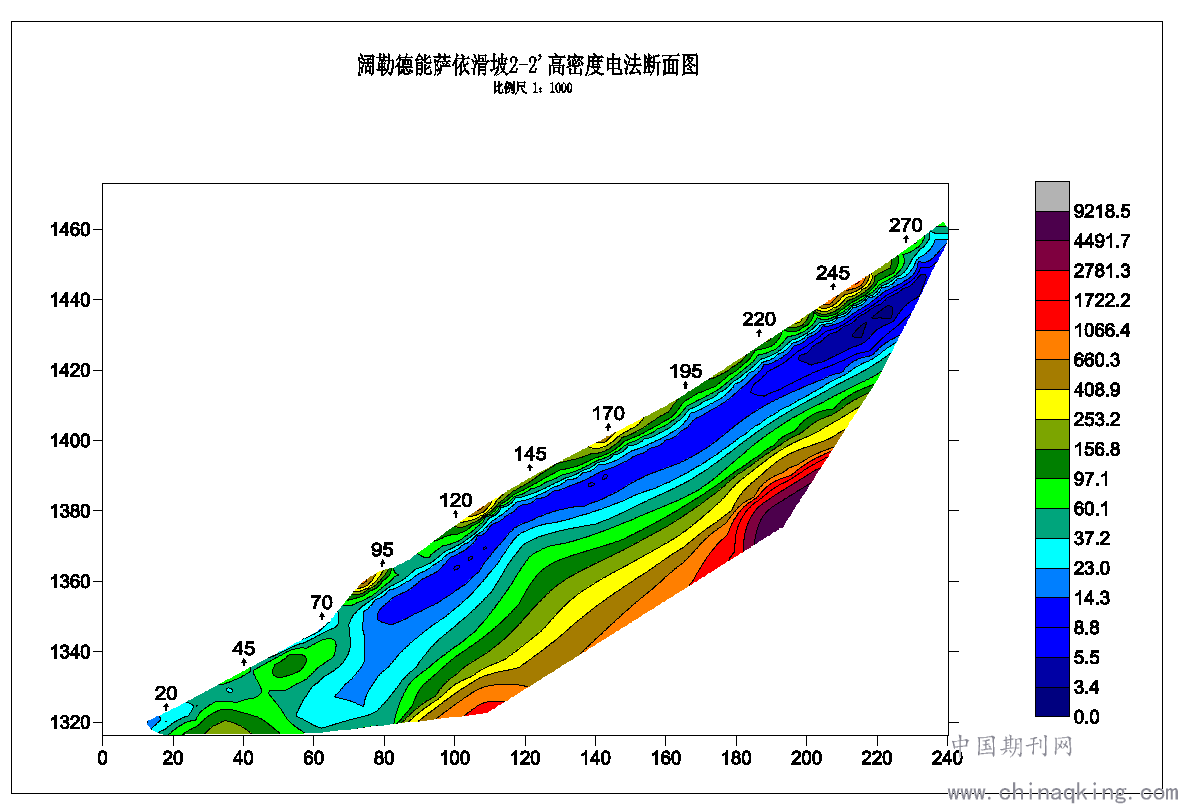

.png)
1）断面测线长度为300m。
2）断面采用温纳法，电极距为5m，总电极数60个。
3）地质情况：依照勘察地质钻孔，主要地层为腐殖土、粉土、闪长岩。
4）断面解释：横向电阻率大致均匀分布，纵向物性层位清晰，有一定规律，可依据这些数据了解边坡内部、滑坡实际情况。阻值变化范围（0-9219Ω.Μ）较大，表层0-6m为地表腐殖层电阻率在37~157Ω.Μ，6-20m电阻率在23Ω.Μ以下，层位均匀，起伏不大的粉土层。20m以下电阻率在23Ω.Μ以上，推断为闪长岩；0-45m为滑坡体松散堆积体电阻率凌乱。
2.2 采砂坑
目的：推断采砂坑的范围及深度。

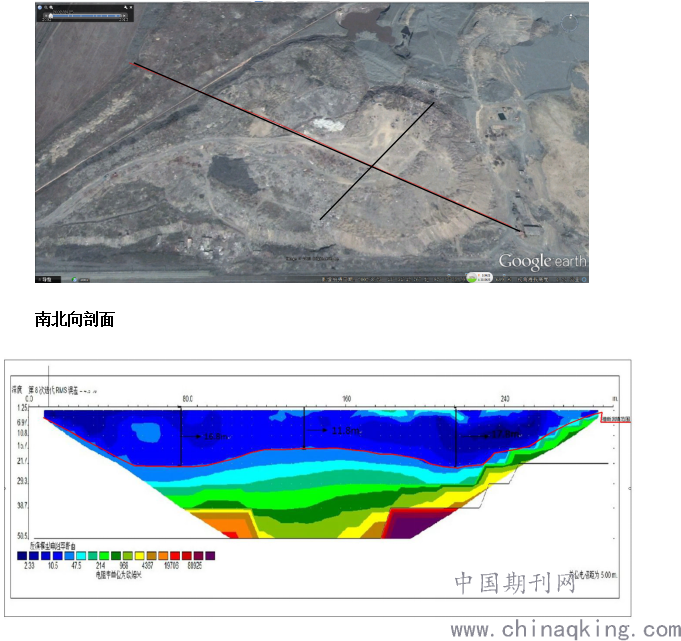

2002年卫星图
.png)
1）断面测线长度为300m。
2）断面采用温纳法，电极距为5m，总电极数60个。
3）地质情况：依照勘察地质钻孔，主要地层为回填土、卵石。
4）断面解释：0-300m横向电阻率大致均匀分布，纵向物性层位基本清晰，且有规律可循，能够基本反映回填采砂坑的基本情况。断面右侧即南端靠铁路端能够清晰反应采砂坑开挖情况。根据断面图推断电阻率值变化范围（0-10.5Ω·m）为低阻区即为回填层，厚度约为11.8m—17.8m，推断电阻率值变化范围（＞11.0Ω·m）为高阻区即为原始卵石层。推断回填范围如图所示。

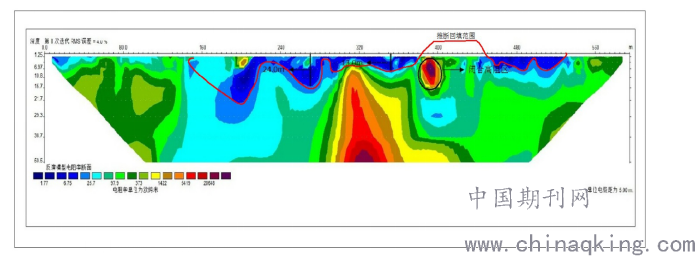

东西向剖面
.png)
1）断面测线长度为600m。
2）断面采用温纳法，电极距为5m，总电极数120个。
3）地质情况：依照勘察地质钻孔，主要地层为回填土、卵石。
4）断面解释：0-600m横向电阻率大致均匀分布，纵向物性层位基本清晰，且有规律可循，能够基本反映回填采砂坑的基本情况。断面整体表明横穿两个采砂坑，中间高阻区为两采砂坑之间的原始岩土层。横向240～320m区域根据断面图推断电阻率值变化范围（0-7.0Ω·m）为低阻区即为回填层，最大埋深厚度约为24.0m，断面图推断电阻率值变化范围（＞7.0Ω·m）为高阻区即为原始卵石层。横向240～400m区域根据断面图推断电阻率值变化范围（0-7.0Ω·m）为低阻区即为回填层，最大埋深厚度约为13.0m。断面图推断阻值变化范围（＞7.0Ω·m）为高阻区即为原始卵石层。断面中闭合高阻区经现场调查探明为废旧掩埋水渠。推断回填范围如图所示。
2.3 浸水试验
目的：推断浸水深度，来评判浸水效果。

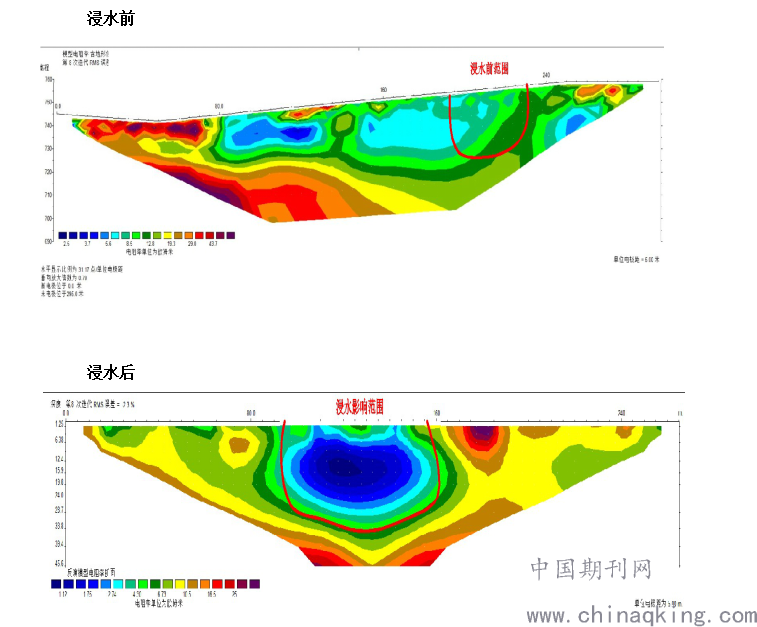

.png)
1）断面测线长度为300m。
2）断面采用温纳法，电极距为5m，总电极数60个。
3）在桩周浸水测桩周力，从剖面中反应浸水效果良好。
3 结语
高密度电法在勘测中具有一次成型连续剖面、信息量大、准确、迅速等特征，因而其在岩土工程勘察工作中应用广泛。与传统勘察方法相比，高密度电法勘察效率更高、勘察结果准确度更高，目前其已成为地质勘察的重要方式。在数据处理技术等技术水平逐渐增高的同时，地质勘察技术也在逐渐优化、完善，且在工程建设、实践中具有重要作用。
