缪少云 戴蓉 罗旺 缪巧 余光耀
武汉飞虹工程管理咨询有限公司 湖北 武汉430000
摘要： 铝合金模板体系是一种新型模板体系，通过武汉某超高层住宅项目的应用。对其优缺点、施工工艺流程、安装操作要点、监理控制要点和效益分析，表明采用铝合金模板体系在降低工程成本、节能环保、文明施工、加快施工进度、提高工程质量等方面取得了优势，为以后铝合金模板在超高层建筑施工中的应用提供借鉴参考。
关键词： 铝合金模板；超高层建筑；模板施工
1 工程概况
武汉某工程，总建筑面积288908.96㎡，由8栋27层-48层住宅组成，工程采用剪力墙结构，楼层多为标准层，其中1号楼47层高139.7米、标准层45层，2号楼48层高139.5米、标准层46层，7号楼47层高139.5米、标准层46层，3栋超高层标准层施工中采用铝合金模板支撑体系。1#楼标准层单层建筑面积486.35㎡（单层模板展开面积约1750.86㎡），2#楼标准层单层建筑面积564.34㎡（单层模板展开面积约2031.62㎡），7#楼标准层单层建筑面积994.36㎡（单层模板展开面积约3579.70㎡）。
2 铝合金模板优缺点
2.1 优点
（1）施工方便，重量轻、刚度高、稳定性好、模板及支撑通过传料口向上层传递不需要垂直运输设备的转运。
（2） 节约木材、绿色环保、减少建筑废料的产生和处理、安全文明施工程度高。
（3）定型化、标准化， 拼装精度高，铝合金模板水平和垂直度能得到很好的控制，混凝土成型质量高，从而不需要进行抹灰工作，利于质量控制。
（4）节约成本，缩短工期。 2.2缺点
（1）一次性投入较大。
（2）一些线条、转换层等部位不能使用铝合金模板，使用具有一定的局限性。
3施工工艺流程
测量放线并复核→墙柱钢筋安装→预留预埋→隐蔽工程验收→墙柱铝模安装→梁板铝模板安装 →铝合金模板校正加固→ 梁板钢筋安装→预埋预留→隐蔽工程验收→混凝土浇筑并养护→铝合金模板拆除→铝合金模板倒运，进入下一楼层铝合金模板的安装流程。
4安装操作要点
4.1模板安装前的准备
（1）完成施工测量放线并复核，控制好本层的水平标高，模板底部高度应保证一致，墙体标高高差应控制在±5mm范围内。
（2）在墙身的两端及转角处，用φ8的圆钢定位，中间每隔2m应焊接一个定位筋。
（3）铝合金模板安装前应保证设计的预留洞口、预埋件已留置，管线已敷设完毕，墙柱钢筋安装完毕并已验收合格。
4.2墙柱模板安装
（1）铝合金模板的安装按照先内墙、后外墙的顺序，安装完毕后应进行垂直及水平标高的调整。安装内墙模板从内角模开始，也可以从墙头封板开始，安装外墙模板之前需要安装外围导墙板，用固定螺丝锚固到混凝土结构中，外墙模板的重量支撑在导墙板上，安装时可使用塔吊整体吊装就位。安装洞口模板，按要求设置门窗洞口模板，洞口四边与墙模板连接牢靠。
（2）墙柱模板的加固处理，墙柱模板安装完毕后，在模板上预留孔穿上对拉螺杆，对拉螺杆外边附背楞，转角处设置直角背楞，防止墙模板发生扭转、错台，保证结构的顺直光滑。
（3）墙柱模板安装完毕后，安装斜向支持，对墙柱模板的水平标高及垂直度做初步调整，墙柱模板初步调整完毕后，再安装墙顶边模，为下一步的安装做好准备。
.png)

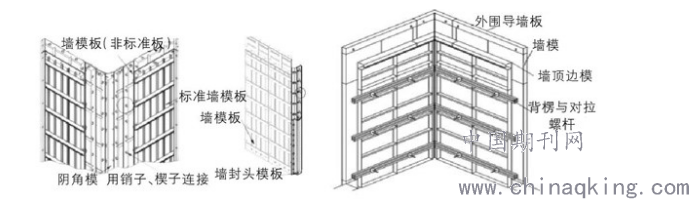

图1 内墙铝模安装示意 图2 墙模板的整体加固
4.3梁、板模板的安装
梁模板包括梁底模板、梁侧模板、梁底早拆头等。主、次梁，梁侧模板与楼面模板用铝阴角进行连接；梁侧模板与梁底模板的连接用角模进行连接；梁底模与柱模板用支撑立杆进行连接；底模与侧模用螺栓进行连接。根据设计图纸，按编号找出梁模板和板模板，并按施工工艺的要求进行安装，梁模板安装完毕后，需再次拼装铝合金板模板。等梁板模板安装完成后用水平测量仪检测其平整度，并对不平整的地方进行调整。本工程梁侧以1800mm长模板作主模板，梁底以1500mm长模板为主模板。梁底支撑立杆间距控制在1200mm以内，早拆头的宽度设置为100mm。同时设置梁底早拆模板，在梁底早拆模板下安装轮扣式钢支撑。
当梁是边梁时，需在梁侧模板设斜支撑，斜支撑安装在梁底早拆头上，以防止胀模及调整侧模的垂直度。当梁是悬空梁时，在梁侧模板上部用板对拉连接和背楞，对拉板间距≤1.2m。
4.4 楼梯模板的安装
楼梯模板采用铝合金模板进行封闭整体式的安装，安装工艺同梁支撑，需要注意的是需在楼梯顶部留置检查口，以确保楼梯尺寸一致，做到整体统一。
4.5 混凝土浇筑
铝合金模板验收后（含水电等安装工程的验收），方可进行混凝土浇筑。浇筑过程中必须加强监督，重点检查混凝土标号是否正确、坍落度大小、有无胀模等现象，检查铝合金模板施工过程中是否有位置偏差，以及丝杆在振动过程中是否松动，以防发生混凝土坍塌事故。
4.6 模板拆除
铝合金模板为早拆设计，水平构件模板一般在砼浇筑完成36h后便可拆除。拆除顺序为：拆墙柱模板→拆梁板模板→拆其他构件模板→模板及时清理干净→模板转运至下一施工层。
5监理控制要点
（1）严格按规范标准，做好施工方案的审批。
（2）铝合金模板进场时检查产品合格证、检验报告，把好产品质量验收关。
（3）安装前做好测量定位复核工作，督促施工单位对安装人员进行技术交底。墙柱模板
安装前检查设计的预留洞口、预埋件是否正确留置，管线是否预埋完毕，对墙柱钢筋进行隐蔽验收。
（4）墙柱模板安装后安装梁板模板，模板安装完成后检查模板轴线定位、外形尺寸、水平标高及垂直度准确无误、模板拼缝无错台、缝宽过大等问题后安装梁板钢筋，梁板钢筋、预留预埋隐蔽工程验收合格及检查梁板支撑垂直、对拉螺栓紧固、销钉安装无遗漏后方可浇筑混凝土。
（5）模板拆除时间的控制：混凝土浇筑12小时后拆除梁侧模、墙模、柱模，36小时后拆除梁、板底模（支撑不拆），10天后拆除板底支撑，12天后拆除梁底支撑。
6 经济效益分析
通过工程实践结果表明：传统的木模板施工，需要搭设支撑架、顶托、钢管、木枋、墙模、梁模、板模工序等，常规工期5-6天/层，而使用铝模后，经过墙模、梁模、板模等工序，工期4-5天/层，单层功效提升率达到16％；采用铝模施工，墙体和顶棚无需进行粉刷，通过表1铝合金模板与木模板经济指标对比：铝合金模板体系虽然一次性投资大，但其分摊成本较木模板有明显优势，在武汉某项目中使用铝合金模板面积达到336909㎡，取得经济效益达387.4万元，一定程度的缩短了工期。

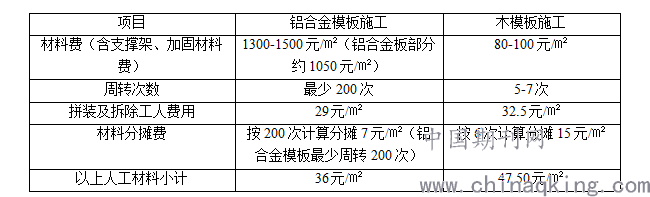

表1 铝合金模板与木模板经济对比
.png)
7 结语
武汉某工程1号楼、2号楼、7号楼工程实践表明，采用铝合金模板施工，工程混凝土结构表面平整、外观观感好、施工速度快、效率高，有效的缩短了工期，节省了劳动力。该模板体系具有节能环保、改善文明施工、提高主体结构施工质量等优点，社会效益和经济效益显著。
参考文献：
[1]金剑青.铝合金模板在超高层建筑施工中的应用[J].价值工程，2018，（6）.
[2]凌树阳.钱卫荣.铝合金模板体系在超高层住宅施工中的应用[J].理论前沿，2015，（7）.
[3]邵广鑫 . 铝合金模板在建筑工程中的应用及其经济效益分析[J].建设科技，2013，（10）.
作者简介：戴蓉（1992-），女，湖北武汉人，助理工程师，专科，从事建筑工程管理工作。
罗旺（1997-），男，湖北武汉人，大专，从事建筑工程管理工作。 缪巧（1998-），女，湖北鄂州人，本科，从事建筑工程管理工作。 余光耀（1997-），男，湖北武汉人，本科，从事建筑工程管理工作。 缪少云（1974-），男，湖北鄂州人，高级工程师，注册监理工程师，本科，从事建筑工程管理工作。
