侯本猛
兖煤菏泽能化有限公司赵楼煤矿综采一区，山东 菏泽 274705
摘 要 该文通过介绍赵楼煤矿7301综放工作面刮板输送机一体机的使用现状，并与未使用一体机同等型号的刮板输送机进行比较，归纳总结出了一体机在综放工作面应用的优点和前景。
关键词 综放工作面 刮板输送机 一体机 降低 冲击力
赵楼煤矿7301综放工作面后部刮板输送机采用新型YJVFG系列矿用隔爆兼本质安全型高压变频一体机（简称一体机），该一体机是电机和变频器高度集成的产品，既不会对设备本身和电缆造成冲击伤害，又能实现设备的无极调速、节能运行，且维护方便，可以在设备压车等复杂生产状况下实现重载启动。现7301综放工作面已进入回采尾声阶段，后部刮板输送机高压变频一体机的使用是兖矿集团千米深井第一次尝试使用，本装置不仅大大降低了设备事故率，还是未来高产高效现代化矿井发展的方向。
1.一体机产品特点
1.1软启动性能突出：
1.1.1最大转矩不低于2.2倍额定转矩,实现刮板输送机重载软启动。
1.1.2宽范围的加减速设定时间，减少系统的机械冲击和磨损。
1.1.3启动电流低于额定输入电流。
1.1.4解决刮板输送机频繁起动问题,延长电机使用寿命。
1.2通过逻辑判断减少断链故障：
1.2.1实现根据链条强度设置最大转矩保护,减少断链的发生。
1.2.2对各台电机的转速和转矩进行监控和分析，对断链故障进行预判，或断链后停机保护。
1.3实现各台电动机的功率平衡。

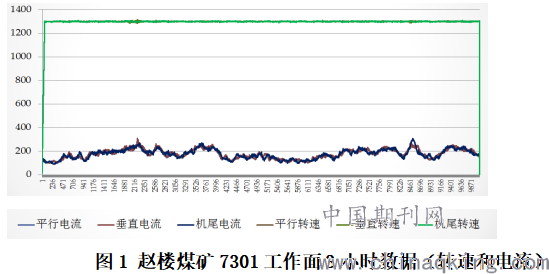

.png)
1.4优良的调速性能
1.4.1实现0-120%调速范围内，任意运行速度长时间运行, 应用灵活。
1.4.2根据运量改变运行速度，降低输出功率，节约电能。
1.5该一体机具有过载、短路、过电压、欠电压、缺相、过热、漏电、接地等保护功能，且配有10寸彩色显示屏实时显示各工况状态。
2.工作面地质条件
7301综放工作面是赵楼煤矿七采区首个3煤综放工作面，煤层厚度6.8～9.0m，平均7.8m，工作面标高-965.9m，两顺槽平均回采长度1406.75m，工作面面长230m。工作面煤层埋藏深，顶底板围岩压力大，在周期来压期间工作面片帮严重，增加了刮板输送机重载启动的次数，因此现场条件对后部刮板输送机的正常运转造成了较大的影响。
3.现场使用情况

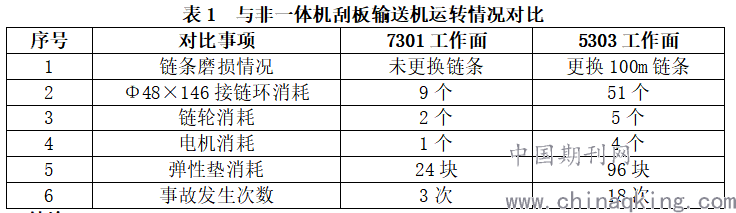

7301综放工作面自2019年6月份开始投产，截止2020年9月推进1210m，生产原煤338万吨。最高日产1.9万吨、最高月产34万吨，各项生产记录均创赵楼煤矿新高。工作面在回采期间，安装一体机的后部刮板输送机与同等型号未安装一体机的5303工作面的后部刮板输送机运转情况形成了鲜明的对比（表1）。
.png)
4.结论
4.1保护机械设备：后部刮板输送机使用一体机后输送机匀加速启动，启动时间较长（启动时间大约在50秒左右），输送机启动运行缓慢平稳，大大降低了刮板输送机启动瞬间冲击力，输送机减速箱、电机、链轮、链条、弹性垫等整个传动、运行系统的冲击力大大降低，同时输送机机头、机尾电机启动和运行功率平衡，相较于使用传统双速电机的后部刮板输送机故障率明显降低，提高了工作面开机率，大大延长了设备的使用寿命，为矿井节省了可观的材料消耗费用。
4.2检修方便：一体机可以方便地调整输送机运行速度，通过降低输送机速度，可以方便地控制输送机刮板和链条所需停止的位置，更易于更换刮板和处理变形的链环。
4.3电控操作简单快捷：调整输送机正车、反车和高低速运行不用在开关上进入系统内调整，可直接在输送机控制台上操作按钮，既方便又快捷。
4.4便于组织生产：当输送机负荷增大时，输送机运行速度下降，采煤机司机可以根据现场情况降低采煤机速度或停止截割以降低输送机负荷，从而实现连续生产。
4.5降低职工的劳动量：输送机启动平缓，大大降了输送机电机、链条、接链环、链轮等配件的消耗，不但节省了大量的材料消耗费用，还大大降低了一线职工更换输送机配件的工作量。
参考文献
[1]张新春，柳鑫，YBBP系列隔爆型变频调速三相异步电动机开发设计[J],电气防爆，2011 (6) .
[2] 吴长康，浅谈隔爆型电气设备隔爆外壳的设计要求[J],电气防爆，2011 (1) .
[3] 肖立民，刘发梅，低压低速大容量绞车用隔爆型变频调速三相异步电动机的开发与应用[J],电气防爆，2010(1) .
作者简介：侯本猛（1989.08--），男，汉族、山东省菏泽市郓城县人，助理工程师，大学本科，现任综采区队技术主管。
