宝钢德盛1780热轧牌坊吊装安全专项施工技术

发表时间：2020/10/15 来源：《基层建设》2020年第19期作者：刘国斌

[导读] 摘要：依据住建部37号令《危险性较大的分部分项工程安全管理规定》及31号文《住房城乡建设办公厅关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》，采用非常规起重设备、方法，且单件起吊重量在100KN及以上的起重吊装工程属于超过一定规模的危险性较大的分部分项工程需编制专项施工方案并通过专家论证。

        中国二十冶集团有限公司上海宝山 201999
        摘要：依据住建部37号令《危险性较大的分部分项工程安全管理规定》及31号文《住房城乡建设办公厅关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》，采用非常规起重设备、方法，且单件起吊重量在100KN及以上的起重吊装工程属于超过一定规模的危险性较大的分部分项工程需编制专项施工方案并通过专家论证。
        关键词：危大工程、冶金工程、牌坊吊装、双机抬吊
        1工程概况
        1.1工程特点
        1）主轧线机组采用高架式，设备卸车都需要通过吊装孔进行。
        2）轧机牌坊几何尺寸大，重量均超过车间行车额定起重能力，牌坊卸车、存放及吊装具有难度。
        3）车间单台行车额定起重能力100吨，轧机牌坊拟采用双行车抬吊作业
        4）双行车抬吊作业净空小，行车轨面标高+18500mm ，行车大梁距机组+6000mm平台基础地面仅有12500mm。
        1.2工程实物量

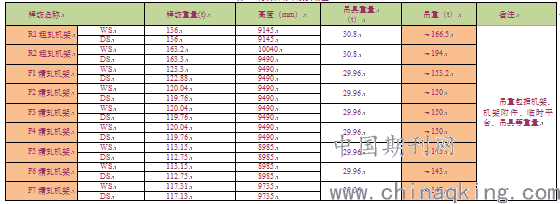

        表1 轧机牌坊吊装实物量

        2 施工准备
        2.1吊装作业条件
        1）设备基础交接复核完毕，具备轧机牌坊安装条件。
        2）厂房屋面封闭，车间行车行程贯穿轧机牌坊卸车和吊装作业全区域。
        3）车间行车安装、调试、载荷试验完成，并经过当地特种设备监督检验部门检验合格，具备使用条件。
        4）两台100T行车进行同步测试完毕，并对两名驾驶员进行了行车同步运行的实际操作磨合演练。
        5）按照方案设计要求，轧机牌坊的运输道路均能满足道路宽度5米，转弯半径大于轴线车8500mm,地面承载5.24t/m2。
        2.2技术准备
        1）熟悉图纸、技术文件，掌握轧机牌坊所有相关参数及吊装作业环境因素。通过业主、制造厂确定轧机牌坊尺寸重量与设计图纸的符合性。
        2）编制轧机牌坊吊装专项方案，通过专家论证，并报业主方、监理方审批。
        3）复核行车大梁底部与车间+6000mm平台的相对尺寸，做好行车负荷试车时大梁下挠度测量记录，作为确定抬吊方案的重要计算数据。
        4)根据工程特点，辨识危险源因素，编制详细的、可操作性的安全技术交底书，并向作业人员进行书面和口头两种形式的安全技术交底。
        2.3资源准备
        2.3.1人力资源
        轧机牌坊吊装人力计划

        2.3.2机具材料计划

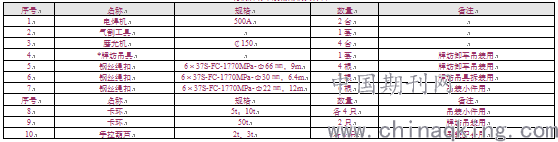

        轧机牌坊吊装需用机具材料

        3 技术方案
        3.1轧机牌坊运输卸车
        1）运输路线。根据施工平面确定轧机运输经德盛七路，过滤站、层流泵站进入主轧线车间8号门。粗、精轧机牌坊均由车间8号门倒车进入主轧跨；通过吊装孔(14500mm*13000mm),将牌坊（含包装枕木）吊装平移至6000mm平台存放区。
        2）轧机进场顺序、装车方向。粗轧机、精轧机牌坊分别按照安装顺序供货进场。单台轧机按照先传动侧牌坊，后操作侧牌坊的顺序进场。
        3）轧机牌坊卸车存放。所有轧机牌坊均在运输车上的状态由两台100/25t行车通过专用吊梁抬吊整体卸车（含包装枕木）。牌坊起吊过程中，用拖拽麻绳牵引，防止起吊后牌坊旋转磕碰吊装孔壁。
        4）本案所有轧机牌坊卸车均用4根钢丝绳对称捆绑方式，钢丝绳扣分别悬挂在扁担梁的吊钩上，由两台100/25t行车抬吊卸车。选用4根6×37＋1-1870-Φ66㎜×9000mm纤维芯钢丝绳。钢丝绳选择依据详见5.计算书
        3.2轧机牌坊吊装方案
        轧机牌坊起吊前，用枕木铺设起吊工装，以保护设备和基础；
        粗轧机牌坊与精轧机牌坊吊装采用外方专用吊具。
        每台牌坊上设置带护笼直爬梯或带防坠器的直爬梯，精轧机设临时平台。
        牌坊直立后脱离地面支撑约50~100mm时，作短暂停留，仔细观察吊车的受力情况以及吊车的稳定性情况，确认无异常后再继续起吊至所需高度；
        牌坊在地脚板上就位前，仔细检查地脚板和牌坊地脚的结合面应无疤痕或突起，清理干净油污杂质并涂抹二硫化钼润滑脂。
        牌坊就位后，及时预紧地脚螺栓，对于T型地脚螺栓确认螺栓的方向。
        3.2.1 R2粗轧机牌坊吊装
        R2轧机牌坊吊装采用外方专用吊具，吊具与扁担梁、吊具与牌坊设计均为刚性连接，无需使用钢丝绳。利用车间内两台100/25t行车抬吊。由于牌坊高度尺寸+粗轧吊具高度尺寸为：(12810mm)超过车间内行车的净空高（11400mm），车间+6000mm平台作业区不能满足提升高度的要求，因此，借助R2工作辊换辊区底板+3690mm基础面,使牌坊吊装净空尺寸增大到15090mm，以满足牌坊吊装。
        1）R2机牌坊卸车后，水平存放于2-19线过跨台车基础上，拆除包装枕木，安装平台、爬梯、吊具（下半部分）然后吊至R2工作辊换辊区的起吊工装位上。
        2）粗轧机牌坊立直工装设在入口侧，牌坊顶部在出口侧。
        3）牌坊平吊在翻转工装后，首先将专用吊具的上半部分组装在扁担梁吊钩上，再与已安装在牌坊上的下部分拼接。
        4）牌坊翻转吊装过程中，确保2台行车同步起升，同步行走保持吊钩垂直。
        5）精轧机牌坊立直工装设在F1换辊区，吊起后从F1换辊基础进入轧机基础，沿操作侧行走后就位。
        6）吊装顺序：先吊装传动侧牌坊，后吊装操作侧牌坊。
        结束语：
        综上所述，冶金建设工程轧制线常常涉及类似轧机牌坊等大件设备需采用非常规起重设备、方法，且由于单件起吊重量在100KN及以上，属于超过一定规模的危险性较大的分部分项工程，均需编制专项施工方案并通过专家论证。
