余胜东
上海邮电设计咨询研究院 上海 200092
【摘要】 柴油发电机组安全可靠的运行是特殊情况下通信设备正常运行的重要保障，土建配套设计除了考虑柴油发电机的安装还需考虑为柴油发电机提供燃料的储罐设置会不会对周边建筑或环境带来安全隐患。本文通过某通信楼直埋式地下储罐的设置案例，分析了某工程油罐设置的要点。
【关键词】 参照依据、距离控制、安全隐患、解决措施。
1 引言
柴油发电机以其反映快、紧凑灵活、效率高、容量大等优势成为大多数企业备用电源的不二之选。而如何安全合理的为柴油发电机提供燃料,合理的设置配套储罐，是设计人员面临的首要问题。设计者往往重点考虑了设备自身运行的安全性及保障的可靠性，而忽略了设备周边的环境安全。安全是个整体、全面、系统的概念。
本文例举某通信楼为二类高层建筑，建筑耐火等级地下为一级、地上不低于二级。工程需根据企业规划部门及工艺需求在院内设置一个不大于5m3的丙类液体储罐。工程场地条件相对局促狭小，现场可设置地下直埋式储罐区域，不能满足储罐与二类高层建筑及其与道路的防火间距要求。
本文主要是对某通信楼在室外安装直埋式储油罐的设计过程中，对新增设施与既有建筑间的消防安全间距的几点思考，对设计实践中可参照的规范和可采取的防火加强措施进行了说明。
2.地下直埋式储罐与建筑的间距问题
2.1储罐与建筑间的间距规范要求
储罐（区）总储量5≤V<250m3的丙类液体储罐与高层建筑的防火间距不小于40m，与裙房及其他建筑防火间距不小于12m。当其直埋地下的甲、乙、丙类液体卧式罐，当单罐容量不大于50 m3，总容量小于200 m3时，与建筑物的防火间距可按规定减少50%[1]。
参照上述要求，地下直埋式储油罐与高层建筑间距不小于20m即可满足与建筑间的防火间距要求，设计时可参照要求实施，具体与各建筑间距见表1。

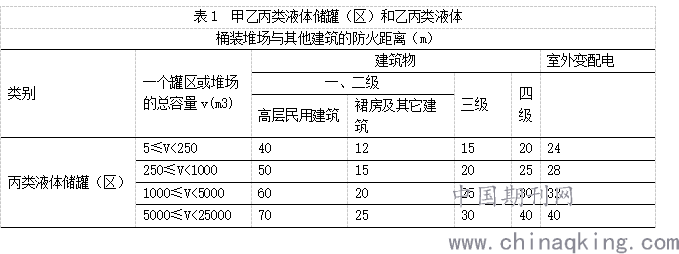

.png)
同时规定 ,当容量不大于15 m3，且直埋于建筑附近面向油罐一面4.0m范围内的建筑外墙为防火墙时，储罐与建筑的防火间距不限[1]。
2 .2储罐与建筑间的间距设计方案
本工程根据工艺要求设置一地下直埋式储油罐，场地内适合布局直埋地下储油罐区域与主建筑间的距离可控制在14m范围外，与上述要求地下直埋式储罐与二类高层建筑间距不小于20m尚有一定差距，具体见图1场地建筑布局概况。
图1 场地建筑平面布局概况
经多次现场查勘及研讨，现场能设置储罐区域距建筑距离小于规范要求距离。设计人员如能参照《建筑设计防火规范》5.4.14 条，对建筑外立面加以适当改造，在建筑外立面区域面向储罐的一面为防火墙，距离可不受限制。
通信设备用房对建筑的自然采光、通风要求较低，一般可对建筑原有外墙窗户进行封堵，将相应区域内墙体改造成防火墙，以达到防火墙要求。但本工程与该储罐相对应的主楼底层区域为柴油发电机房，机房内设备有进出风要求。按上述方式对建筑外窗进行防火封堵处理，会造成室内原有柴油发电机设备不能正常运行，方案不具备实施条件。
那么是否可以在建筑与油罐间在不影响交通动线的情况下，在适当区域新增一堵建筑防火墙，按此思路也多次与消防主管部门沟通协商，相关专家普遍偏向于规范提到的防火墙为建筑自身的墙体，为建筑的一部分，并非孤立于建筑外的墙体，套用该条有些牵强。
后多次与消防主管部门沟通商讨，考虑在建筑外绿化区域设一防火墙，并在孤立于建筑外的防火墙体顶部与原建筑外墙间设置联系砼顶板，并具有耐火极限1.5h的楼板特征，防止火灾时火苗上窜蔓延，使新建墙体在形式上为原建筑物的一部分，在防火墙内部两侧预留进出风道，从而实现了面向储罐的一面4.0m范围内建筑墙体为防火墙的目的，达到《建筑设计防火规范》5.4.14条要求。具体见图2直埋式储油罐与建筑及防火墙的间距。该做法最终得到主管部门的认可，工程也得以顺利实施。
.png)

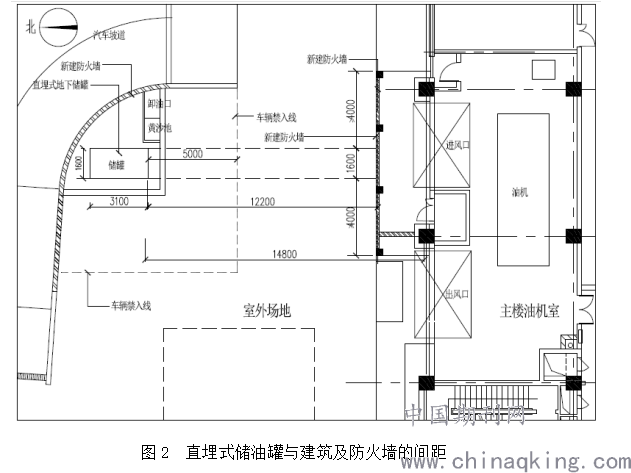

图2 直埋式储油罐与建筑及防火墙的间距
3.地下直埋式储罐与道路间的间距问题
3.1储罐与道路间的距离问题规范要求
一般在通信局房院内埋设储罐，会存在与道路的间距问题，特别是大型的数据中心，交通状况相对复杂。规范对相关储罐与道路间的防火间距问题进行了规范。其要求丙类液体储罐与场内道路主要道路不小于10m，与次要道路间距不小于5m。[1]具体参见表1甲乙丙类液体储罐与铁路、道路的防火间距。
数据中心要求与主要道路和次要道路的最小防火间距不小于3m [3] 。具体参见表2直埋地下柴油卧式储罐与建筑物和园区道路之间的最小防火间距。
.png)
3.2储罐与道路间的距离设计方案
某工程中关于储罐与道路及现有汽车坡道的间距问题，规范对油罐与道路的间距做了要求。油罐与道路的距离是据汽车和拖拉机排气管飞火对储罐的威胁确定的[2] 。直埋的地下储油罐鹤口设置应考虑机动车辆的飞火影响。
某工程适合埋设储罐区域与坡道间的间距无法满足规范要求，经多次与主管部门沟通，应重点解决实际运营中机动车飞火的问题，经权衡考虑在直埋储罐与坡道间设一防火墙，垂直方向高度不小于4m,水平方向与储罐间距不小于5m的保护墙体，用于阻火隔热，杜绝汽车排气管飞火对储罐的威胁。
工程中关于储罐与院内场地道路间距问题，现场可埋设储油罐位置位于企业自用院内，没有明显的道路边线，院内规划有消防车道、停车位，针对油罐与道路的间距问题，设计人员应能做到有据可依，设计过程中在满足必要的登高场地、消防通道、设备维护等区域外，把园区内部分场地改造为绿化花坛，设置车辆禁入区，形成一个油罐与场地道路间距为5m的保护区。
在采取这些措施的同时,也要求油罐设备厂家按规范在油气呼吸阀处设阻火阀，进入设备间的管道在室内外分别设置手动和电动切断阀等防火措施，并在设备周边，增设黄沙池、泡沫灭火器等防止火灾蔓延的防护措施。消防主管部门对本工程所采取的防护措施也予以肯定。本工程现场条件表面相对不足, 在保障安全的前提下，经过合理规划适当调整，工程得以顺利实施。
4 结语
在通信建筑工程建设中，常见一些设备规划防火设置不尽合理，打擦边球、缺乏报备手续等现象屡见不鲜。通过本工程的实践及分析，为条件相对复杂工程设计提供了反向运用规范的思路。在储罐设置距离受限的情况下，可以合理的被动改变原有建筑部分构件设置，以达到规范要求可不受限的要求，道路距离不足可以通过适当改变场内动线规划等措施，以符合规范要求并确保安全。
5 参考资料或文献
[1] 住房和城乡建设部,GB50016-2014. 建筑设计防火规范（2018年版）. 北京：中国计划出版社 2018：39-73.
[2] 住房和城乡建设部,GB50016-2014. 建筑设计防火规范（2018年版）.北京：中国计划出版社 2018: 236
[3] 住房和城乡建设部,GB50174-2017数据中心设计规范 北京：中国计划出版社2017：37
[4] 该工程的消防专家评审会议内容
