周会
博华水务投资（北京）有限公司100011
[摘要]：随着经济社会的持续发展，我国在各个领域都取得了长足的进步，机电工程也迎来了发展良机。在各种高新技术的推动下，机电工程逐步走向标准化、规范化和自动化。机电一体化技术集机械、电工电子、微电子、信息、传感、接口等多种技术于一身，融合了机械、电子、控制、计算机、光学等多门学科，应用了机电一体化技术的设备具有反应快、易操作、自动化程度高、故障检修方便等优势，受到了高度关注，为人们日常工作和生活带来极大便利。因此，必须提升机电设备安装合理性，利用科学调试保障其运行稳定性，投入使用后做好故障诊断，及时消除故障隐患，确保机电设备运行安全，在机电设备安装调试及故障诊断过程中，选择正确的安装技术与调试方式是关键，抓好安装调试、抓紧故障诊断，能够有效减少设备运行故障发生率。
[关键词]：机电一体化设备；安装；调试；故障诊断
随着我国科技水平持续提升，机电一体化设备应用日益广泛，但在其投入使用之前，必须要做好安装及调试工作，调试是为了检验设备安装是否符合标准，经过调试后，使其在投入使用后保持稳定正常的运行状态。另外，设备故障诊断工作也非常重要，其同样是保障设备运行正常的关键。
一、机电一体化
机电一体化就是在机械设备动力、信息、控制等功能方面引进微电子技术，然后将设备的机械与电子装置运用同样软件相结合形成的系统，从这个层面上来说，机电一体化技术属于一门新的综合性学科，其将机械技术、信息技术及微电子技术有机融合、相互渗透而又系统发展。机电一体化涵盖技术与产品两部分，一是指技术，一是指产品。
二、机电一体化设备安装
机电设备安装一定要强调接线安全，通过安全教育培训，加强安装人员安全意识，对安装技术进行教学分解，提升安装水平；建立安全保障制度，充分发挥制度约束力；设立专项督查组，负责监管设备安装安全。

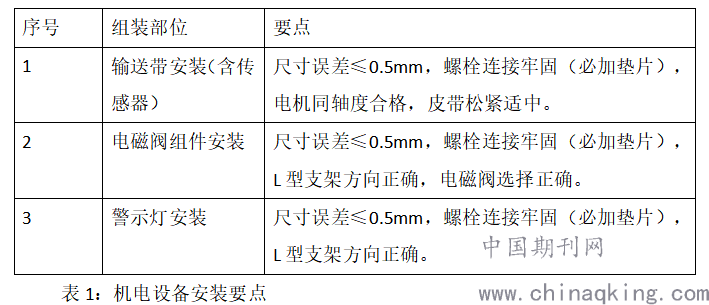

序号 组装部位 要点
1 输送带安装（含传感器） 尺寸误差≤0.5mm，螺栓连接牢固（必加垫片），电机同轴度合格，皮带松紧适中。
2 电磁阀组件安装 尺寸误差≤0.5mm，螺栓连接牢固（必加垫片），L型支架方向正确，电磁阀选择正确。
3 警示灯安装 尺寸误差≤0.5mm，螺栓连接牢固（必加垫片），L型支架方向正确。
.png)
（一）警示灯安装
通常来说，机电一体化设备警示灯有5条线，粗细颜色均有不同，有两条红色线，红色粗线是设备电源线，红色代表警示，红色细线为红色警示灯控制线；绿色代表安全，绿色线为绿色警示灯开展线；棕色为公共接线，在机电一体化设备安装过程中，一定要分清每一根接线的功能，确保正确安装。同时，在警示灯接线安装时，公共端引出线通常处于悬空状态，很容易被忽略，使得警示灯工作不正常，实际安装时，一定要处理好公共线连接，确保警示灯能够正常运转[1]。
（二）设备安装
要做好电缆铺设工作，根据建筑结构和现场施工环境制定铺设方案，沿竖井或沟槽以平行方式进行铺设，铺设过程中要控制好距离，一般以2m为宜；在交叉安装时，错开距离控制在0.5m以上；在进行支架铺设时，尽量避免超出一层范围，确保电缆铺设能够满足机电设备安装标准。同时对于系统关键线路要采取专用导线，确保线路安全性，比如水位浮子的开关线路、湿度温度传感器线路以及通信线路等，需要采用专用线或屏蔽线来进行安装，还有网络控制器、数显通道、计算机等装置的接线，需要将其连接到系统单独接地干线上，确保安装效果。在安装输入及输出设备时，对于关键节点要合理选位，尽量远离管道焊缝及其他危险点，确保安装安全性。
（三）电磁阀安装
通常机电设备电磁阀电源为24V直流电压，在进行安装时，一定要严格依照红正绿负原则进行安装。实际操作过程中，由于电磁阀内部线圈通电后会产生磁场，驱使阀芯运转，这种状态下没有正负极之分，但是一旦接错线就会导致电磁阀指示灯无法正常工作，因此，必须保证电磁阀的接线正确，使其指示灯能够正常运转。
（四）监控设备安装
监控设备安装要认真对照设计图纸进行，在摄像头、传感器位置选择上做到全面、科学、合理，不留死角。

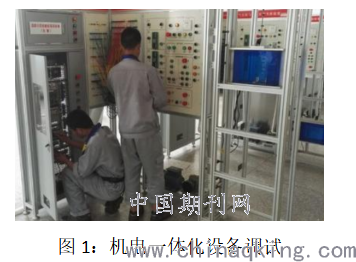

三、机电一体化设备调试
（一）调试流程
实际调试时，要检查设备装配合理性，是否存在跑冒滴漏现象，整体架构是否安全完整，这也是调试工作安全前提条件。设备调试主要是为了测试设备性能，比如运转是否正常、有无异响，运行过程安全性、可操作性、稳定性是否达标等。在设备调试过程中，设备操作员和相关技术人员都必须在场，防止调试出现问题，使相关人员进一步掌握设备调试工作流程。为保证调试过程的安全性和可控性，先要调试设备监控和保护装置，完成上述流程后，方可进行整体装置的联合实验及实际操作实验，实验过程中重点观察设备显示灯是否能够正确显示。设备调试要进行保护跳闸实验，将线路安装的所有保护装置全部进行实验，确保合乎运行标准，特别要注意断路器的操作回路和检验出口的回路能够正确运转。要制定调试方案，以总控计划为基础，科学编制各进度计划，上报调试领导小组审批协调，然后按照进度计划有序开展调试。在涉及临时用水用电时，需要及时上报，详细说明使用时间、负荷用量，便于相关部门统筹安排[2]。
.png)
（二）编写调试报告
在编写设备调试报告时，一定要思路清晰、内容翔实，对设备运行质量、稳定性、可操作性以及经济性进行全方位记录，客观反馈设备工作状态，为管理层决策判断提供数据支撑，为今后工作开展打下基础。如果调试过程存在安全隐患或不稳定因素，都要在调试报告中如实记载，方便相关人员采取措施进行解决。
四、机电一体化设备故障诊断技术
（一）故障特征分析
常见的机电一体化设备故障特征有以下几点：一是必然性。设备使用过程中零件磨损不可避免，机械设备都是由大量零部件组合构成，在长期运转过程中由于摩擦、带负荷运转等因素影响，最终引发故障。二是突发性。由于电气元件在故障发生前往往没有预兆，一旦故障发生就会导致整个电子设备停止工作。三是隐藏性。由于报警系统不够完善，使得设备发生故障时也难以及时发现，在故障发生部位及严重性上无法全面展示，必须等待维修人员来确定故障产生原因。四是叠加性。机电设备经常会出现多种故障同时发生的情况，而且这些故障不是简单独立存在，而是相互影响与相互制约的关系[3]。
（二）故障诊断原则
一是先外后内，按照执行、控制、驱动次序进行全面检查，直到查出故障原因为止。二是先主后次，先对设备重点部位进行检测，在确保重点部位状态正常后，依次检查次要部位，查找故障发生原因。三是先机后电，先检测设备是否存在机械故障，通过听、看等直观感受来判断设备机械部分是否存在故障，如果没有，再具体检测电子设备。
（三）故障诊断技术
一是红外线诊断技术，通过检测温度变化来判断设备故障状态。二是射线扫描技术，通过分析图谱特点判断设备运行是否正常。三是油液磨损识别技术，利用油液成分变化来分析设备运行物理变化和影响，确定设备磨损情况。四是振动检测诊断技术，通过检测设备震动参数及信息特点来判断设备运行状态[4]。
总而言之，机电一体化是机械设备未来发展方向，也是实现机械自动化的重要基础。因此，必须不断加强相关组织和质量管理，根据具体情况制定有针对性的实施方案，促进机电设备的安全稳定运行。
参考文献：
[1]刘汉波.机电一体化设备的安装调试及其故障诊断技术的应用分析[J].现代商贸工业,2020,41(18):213.
[2]熊德彬,王浩磊.简述机电一体化设备安装技术及调试方法[J].安装,2020(01):46-47+55.
[3]吴文杰.机电一体化设备的安装调试及故障检测分析[J].南方农机,2019,50(13):227.
[4]欧阳菊珍.机电一体化设备安装调试及故障检测研究[J].城市建设理论研究(电子版),2018(28):2.
