侯书越 张森 闫文浩
华北理工大学，河北唐山，063210
摘要：Proteus软件是一款强大的EDA软件，可以用来仿真单片机及外围器件，通过搭建电路即可进行仿真，测试控制系统的功能。利用Proteus软件仿真秒表时钟系统，可以十分方便的优化硬件结构以及修改程序，以便能够制造出性能更加强大的设备。【1】
关键词：Proteus，仿真，单片机
一个完整的系统需要包括硬件、软件等方面的设计，在本文中分别进行了讨论，并根据相关功能列出对应的程序。

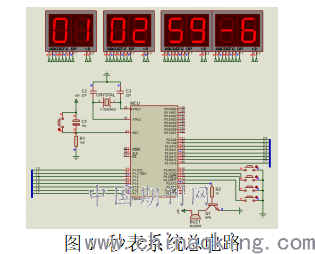

一、硬件电路图及工作原理描述
1）单片机最小系统：由AT89C52单片机芯片及其外部电路组成。芯片有成品可直接购买，外围电路（复位电路和晶振电路）需要搭建。复位电路可实现单片机复位，回到初始状态，主要由充电电容和复位按钮组成；晶振电路可为单片机提供动力，驱动单片机工作，主要由晶振和电容组成。
2）数码管显示电路：由4个2位共阴极数码管组成，其段选端连接单片机的位置相同，共用I/O口，而位选端连接到单片机不同的I/O。给位选端高电平选中所需数码管，再给段选端不同口发光二极管高低电平，显示不同数字。
3）蜂鸣器和按键电路：在蜂鸣器控制电路中，控制NPN的开关即可控制蜂鸣器的导通。在按键电路中，只要开关按下就可以将单片机I/O接地，输入低电平。
.png)
二、软件功能对应实现程序

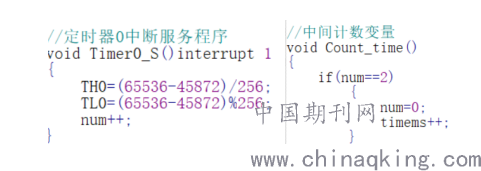

1）秒表以0.1S精度开始计时，用定时器0实现，首先要给定时器装初值，计数满溢出进入中断。
计时精度程序：
.png)

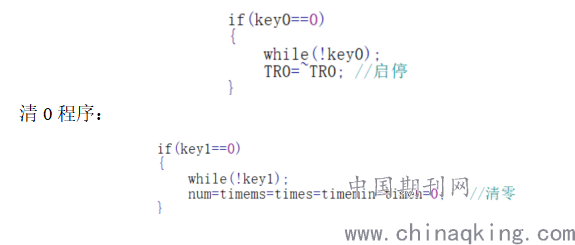

2）秒表启动停止是由key0按键控制，如果按下导通接地，则TR0=1，启动定时器，开始计时。秒表清0则由key1控制，如果按下导通接地，times等计数显示值均为0.
启停程序：
.png)
3）计时一分钟提醒，主要是判断计时变量timemin是否加1，如果加1蜂鸣器响一段时间。
一分钟提醒程序：
.png)

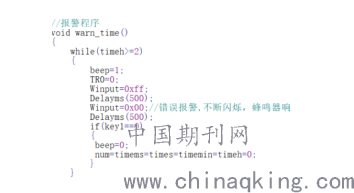

4）秒表的最长计时长度为1:59:59，超过此长度，报警，主要是判断计时变量timeh是否将要达到2，如果达到最大值，蜂鸣器响，数码管闪烁。【2】
报警程序：
.png)
参考文献
[1]杜思玉.一种基于Proteus的交通灯设计[J].科技与创新,2020(15):18-19.
[2]朱超,王苗,张红欣.基于Proteus的数字电路“秒表”的设计与仿真分析[J].电子设计工程,2020,28(10):46-50.
