何顺高 陈刚伦
吉泰阀门有限公司 , 浙江温州 325000
摘要：阀门是压力管道元件的组成部份，作为一个独立的产品，里面十多，甚至几十个零件，安全性性要求比较高，其设计要求比较严格，大部份零件需要严格的核算，如果传统的手工计算，工作量非常大，Excel 表格直观明了,具有较强的可编辑性，便于修改与核查。EXCEL用于阀门设计计算中，可减少重复工作，规范设计行为，缩短设计周期，提高经济效益。因此在平时的工作中，设计好一套实用的计算表格用于阀门设计相得尤为重要。
关键词：Excel；阀门设计
1 概述
随着现代工业的快速发展，为适应现代工业对阀门采购的需要，各阀门制造企业对阀门产品的开发 、 设计和生产周期要求越来越短。作为阀门设计人员来讲，从查阅阀门相关设计标准，及设计计算都应尽量减少重复工作。传统的手工计算工作量非常大，一旦出现计算的简单错误，检查显得比较困难。如果使用PC语言编程计算虽然比较规范 , 但要求设计者较熟练的掌握编程语言，显得难度较大。然而利用Excel (电子表格)来进行设计计算，能够很好的解决手工计算工作重复性差的缺点，以及PC语言编程计算困难的缺点 , 保证了设计初期根据设计输入初步选定的各设计参数的正确性,在保证设计质量前提下缩短了设计周期，提高了正确性以及可修改性。
2 特点
我们可以利用Excel对公式和函数的有较强的分析处理功能, 完成各种公式的计算 。 由于阀门设计计算公式多, 常用函数也较多 , 我们通过前期完成基本的格式只需输入公式和基本 技术数据 , 即可完成手工计算的基本部分 , 快速确 定阀门设计所需的各项参数 。
3 应用
我们以闸阀的设计计算为例，谈一下用EXCEL进行设计计算的优势，以及怎样利用EXCEL进行表格的设计计算。我们在设计闸阀时，通常有几种参考文献可以借签，比如杨源泉主编的《阀门设计手册》、陆培文主编的《实用阀门设计手册》等，但条理比较清晰的还是陆培文主编的《阀门设计计算手册》一书里面的格式内容，这里面的所有相关计算都以表格形式呈显给设计人员，我们完全可以借签里面的格式在EXCEL里套用,下面就套用这本书里面的内容，经过整理后，利用EXCEL的优势进行了改编，以下特别加以说明：
（1）关于计算总项目的设计：

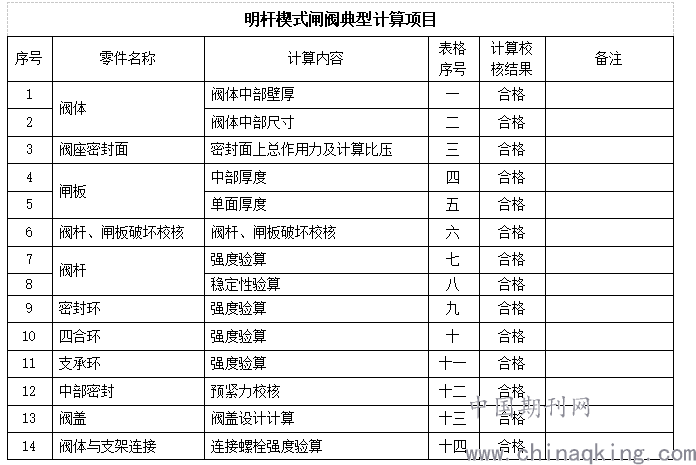

闸阀的设计计算内容相对比较多，参考《阀门设计计算手册》里的内容，再加上实际工作中需要考虑的计算校核数据，经过整理后，可编制成如下表格(具体内容各设计人员依据实际情况进行增减，在此只作简要示意总表的设计)：
.png)
（2）关于参数的设计：

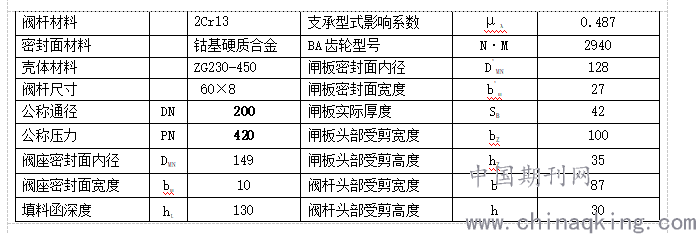

为了在设计中尽量减少重复输入数据，以及减少不必要的出错，大部份数据可以在单列一张表，输入相关参数，以后各表中需要的数据都可以在参数表中另以引用，如下表：
.png)

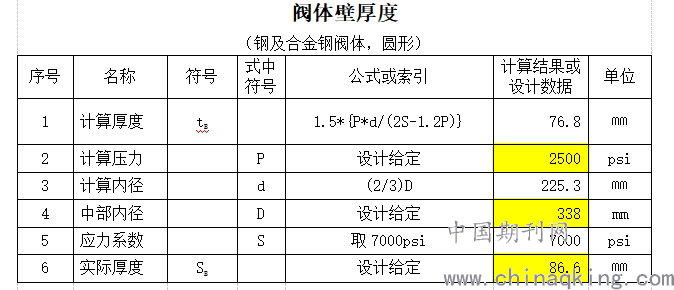

对于个别单张表内数据不具有公用的数据，我们可以采用在表格底框加颜色的办法，以提醒设计者不要漏输入数据，如下表中计算压力，中部内径，实际厚度等参数的填写就采用了加底黄色的方法以示提醒：
.png)
（3）关于数据库的设计：

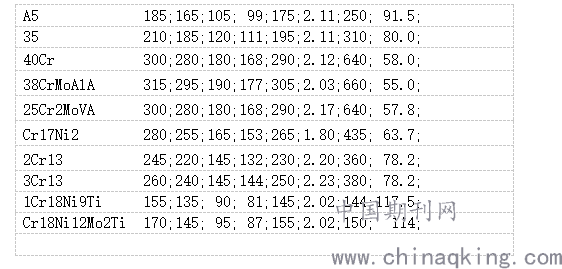

阀门设计中，往往对一个材料的选择后，需要涉及该材料的各相关数据，我们可以设计成一个简单的数据库。如对于阀杆材料相关资料，我们可以把常用许用压应力，许用拉应力，许用扭应力等做成一个简单的数据库形式，如下表（当然不限于下表形式，可以有多种方法，在此只提供一种思路）：
.png)

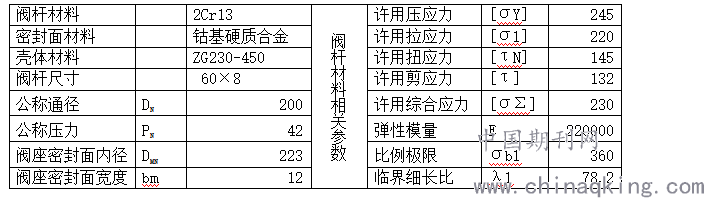

然后我们可以根据数据有效性及数据提取函数等方式，我就可以提取到我所选阀杆材料的相关力学性能等数据，如下表，当阀杆选用2Cr13时，我提取到的数据如下：
.png)
（4）关于单一表格的设计：
在设计单一表格时，设有序号、名称、符号、式中符号、公式或索引、计算结果或设计数据以及单位等内容，在计算以及检查时也能做到思路清晰，比如在查看某一数据的计算时，可以比对计算公式是否与前面一栏“公式或索引”内容一致，以判断结果的准确性。表中计算的内容，我们可以用到引用，条件判断及其他相关函数知识。对最后是否合格，我们也用了条件判断的方式进行判别：

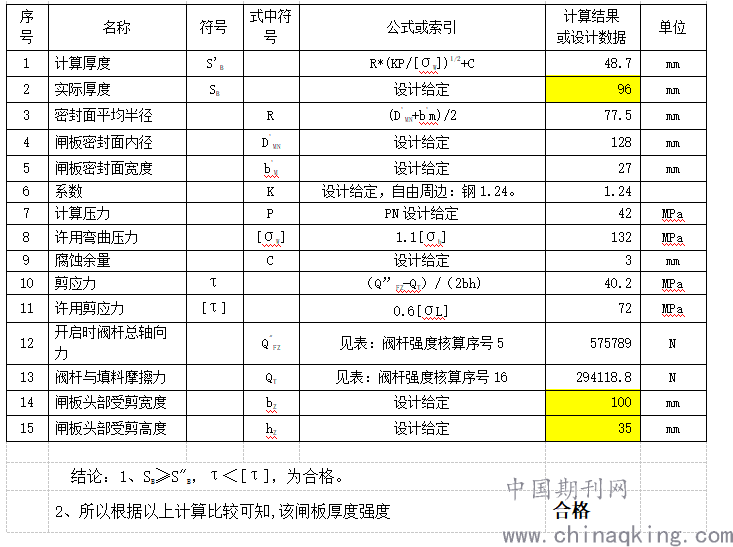

闸板中部厚度强度核算
.png)
4 结语
EXCEL表格是一个相当方便适用的工具，作为设计人员应当充分学习利用，减少不必要的重复工作。尤其许多客户要求我们提供不同产品的扭矩和推力时，利用EXCEL表格的自动计算功能，我们可以快速的计算出结果。我们也可以根据我们自己的需要，建立适合我们自己的数据库，利用数据有效性及文本提取功能选取我们想要的数据，以及利用条件判断等功能进行结果判断。作为阀门设计人员应该充分利用好这个工具，以提高我们的工作效率，提高企业竞争力。
作者简介：何顺高（1977.7- ）四川自贡市人，阀门设计工程师，现工作于吉泰阀门有限公司；
