方圆背楞加固体系的特点与应用

发表时间：2020/10/20 来源：《基层建设》2020年第19期作者：姚磊刘湧杰宋宣宣

[导读] 摘要：对方圆背楞加固体系进行介绍的主要构造进行介绍，通过对比分析传统竖向结构加固体系的不足之处，总结竖向大体积混凝土浇筑的施工要点，指出通过方圆背楞加固体系的材质优点以及施工优点如何有效的解决施工难点，阐述其在市场上的应用推广以及建筑行业领域的发挥重要额作用。

        中建四局深圳实业有限公司
        摘要：对方圆背楞加固体系进行介绍的主要构造进行介绍，通过对比分析传统竖向结构加固体系的不足之处，总结竖向大体积混凝土浇筑的施工要点，指出通过方圆背楞加固体系的材质优点以及施工优点如何有效的解决施工难点，阐述其在市场上的应用推广以及建筑行业领域的发挥重要额作用。
        关键词：方圆背楞；加固体系；优点
        1、行业背景
        随着国内经济高速增长，城市化的趋势日益明显，高层建筑施工已成为国内建筑行业的主流方向，为保证高层建筑的成型质量以及安全稳定，在竖向结构施工中采用了大量的高标号混凝土的竖向结构，这类混凝土结构在浇筑施工中，由于传统施工工艺采用的是木方（主次龙骨）、双钢管、穿墙螺杆、山型卡等构件，采用这种工艺，往往由于整体的刚度不够或者施工工艺繁琐（主要体现在竖向结构的阴阳拐角、剪力墙窗口）等原因，造成浇筑过程中出现跑模、涨模、漏浆的现象，对工程整体质量以及项目的施工成本控制造成严重影响，主要的原因如下：
        （1）传统的工艺由于采用木质材料与钢制钢管，两种材质基本性能不一致，导致彼此的力学性能差距大，在实际浇筑的过程中，由于高标号的混凝土压力较大，木质背楞受压时与钢管的接触点会出现变形，导致在接触点的位置就出现涨模现象，对于这些接触点后期均要花人力和物力进行二次处理，易造成项目成本控制超标；
        （2）采用木质背楞由于木材的自身属性，在项目经过多次周转后，木质材料松软，也会出现裂纹等表观现象，若是在具体的管控过程中不注意这些材料，实际浇筑过程中依据会容易出现涨模漏浆现象，增加成本及质量影响；
        （3）由于建筑行业的高速发展，在实际的项目管理以及劳务用工上基本出现一定的管理水平缓慢发展的情况，大部分的项目管理以及劳务工人水平有限，采用传统的施工工艺，木质背楞以及钢管没有采用标准化定尺施工，随意切割已成为项目施工的常态化，这无形中又给项目增加了成本风险；
        （4）部分项目由于场地有限，而采用传统的木质背楞以及钢管，用地占地空间大，并且在有限的场地里还需要搭设临时钢结构支撑，这样一来对项目的安全管理也带来一定的压力。
        综上所述，随着建筑行业的高速发展，传统的施工工艺已经很难满足现有项目的管理要求，传统的竖向结构施工工艺在项目质量监控、成本控制以及安全文明施工上都存在一定的隐患，所以为提高项目对竖向结构的管理要求，我们研究出一种方圆背楞施工体系，目的在于提高成型质量以及降低项目管理成本。
        2、方圆背楞加固体系介绍
        方圆背楞加固体系专业应用于建筑施工中打造方柱柱体的新型紧固件，其适用于方柱柱体在定制方柱模板及普通模板(含木枋)支模后的快速加固。采用这种加固体系在保证成型质量的基础上，还能简化整个施工工艺流程提高工作效率。
        方圆背楞加固体系的构造分为边框、通孔、U型卡槽部及固定销四个部位，采用的设计原理为对应固定方柱模板的专用定制型配套卡箍，外形有对应四个弯头单片镀锌卡板组成，卡板一端设置为折弯结构，每条卡板上沿长度方向设有若干个相同那个间隔的固定孔，楔形固定销穿过通孔和固定孔将限位套和卡板固定，形成安装拆卸方便的方柱模板紧固件，如下图1所示。

        图1 方圆加固体系示意图
        1：边框    2：通孔
        3：U型卡槽 4：固定销
        3、安装施工
        安装第1套紧固件时，先将4片单弯卡板及4片楔形铁规整好，然后用卷尺自地面处垂直沿方柱模板4个对角边缘标出15厘米。也就是说，第1套紧固件安装的位置就在距地面15厘米的方柱模板处→在此位置处安装方圆辅助支架，起到支撑四片单弯卡板的作用，便于操作安装。先将第1片单弯卡板弯头朝上紧贴在方柱模板的一侧，对应的沿该卡板弯头处穿入第2片单弯卡板，第2片单弯卡板同样紧贴在方柱模板的一侧。安装第1、2片单弯卡板的水平高度要相同，在方柱模板任意一侧选择安装即可，时刻保证安装位置的水平一致性→当第3片单弯卡板穿入第2片卡板的弯头处时，对应的第4片单弯卡板穿入第3片单弯卡板的弯头处，并形成4片单弯卡板各自的弯头与直端相卯合，且4片单弯卡板都紧贴方柱模板的四条边→4片单弯卡板穿插完成后，如采用方圆辅助支架作支撑，其处在同一水平高度，距离地面垂直距离都为15厘米→4片单弯卡板穿插完成后，单弯卡板的弯头与直端的交汇处是直端面上规整的方孔，将4片斜铁紧贴弯头外缘依次插入方孔，然后用锤子均力切入4片楔形铁→第1套紧固件完成加固后，沿此紧固件上边缘用卷尺标注第2套紧固件安装的位置。根据不同直径的方柱柱体大小，间距在20-40厘米之间（具体间距根据计算书要求）。依次按照规定的间距进行紧固件安装，安装步骤和第1套紧固件安装步骤相同。
        4、体系优点
        相对于传统的木质背楞加钢管的组合竖向体系，方圆背楞的加固体系根据项目的实际数据进行定尺加工，采用8号型钢，与传统的施工体系有以下的优点。

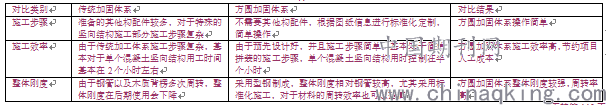

                                                                                                 表1

        图2 方圆加固体系支模效果图及脱模效果图
        5、结语
        方圆加固体系相对于传统的施工工艺在标准化施工、绿色文明施工、施工周转效率上有着明显的优势，预计随着建筑高度往上增长，竖向结构的施工也会越来越复杂，要求也会越来越严格，从商务控制以及质量控制两个方面来看，方圆加固体系从一定角度来看是一种的解决方式，结合现在的建筑市场，方圆加固体系也在日趋完善，市场应用和推广前景广阔，在建筑施工体系发挥着重要作用。
