探析无人机倾斜摄应用农村不动产测量中的作用

发表时间：2020/10/20 来源：《基层建设》2020年第19期作者：宋家望

[导读] 摘要：关于农村不动产测量工作实施，目的就是便于户籍部门调查工作，把测量到的各项信息数据详细记录到系统内，能够成为日后调查工作提供参考依据。

        怀远县规划建筑设计院安徽怀远 233400
        摘要：关于农村不动产测量工作实施，目的就是便于户籍部门调查工作，把测量到的各项信息数据详细记录到系统内，能够成为日后调查工作提供参考依据。采用无人机倾斜摄技术，改变传统化测量方式，借助先进技术与设备，准确测量到不动产各项情况，整体测量信息数据具有准确性、可靠性等特点。与传统化人工测量方式相比较，减少工作人员任务量，控制测量工作成本，提高整体工作效率。
        关键词：无人机倾斜摄；农村；不动产测量；作用
        无人机倾斜摄属于一项全新技术，在实际应用过程中是借助无人机及相关设备，从不同角度进行拍摄与测量，无人机测量功能、技术水平等均发生明显变化。此外，还能在视觉上给人带来不同影响，改变了传统化人工测量方式，解决人工测量方式中相关问题。并且，无人机具倾斜摄技术应用范围较广泛，操作简单，测量信息数据准确性、完整性、可靠性极高，满足农村不动产测量工作需求。
        一、无人机倾斜摄影像拍摄
        在农村不动产测量工作环节中，最初选择人工测量方式，随着技术水平不断提升，我国相关部门及专业化技术人员对测量方式不断创新，从人工测量方式逐渐发展到正射影像测量方式。但是，正射影像测量方式在实际应用过程中，会需要相关工作人员配合应用，才能获取到相关信息数据。针对较为复杂化的农村不动产测量工作，还在技术水平、测量信息数据完整性等方面进行提升。针对目前农村不动产测量工作实施情况分析，已经从正射影像测量方式发展到无人机倾斜摄技术，以正射影像测量方式为创新基础，从多个角度搭载镜头，使其可在测量过程中同时测量到多角度、不同信息数据，为测量工作提供更准确的信息数据。
        从无人机倾斜摄影设备角度分析，为满足农村不动产测量工作需求，还需明确倾斜相机各项参数，使工作人员对其正确应用与操作，提升测量工作质量与效率。例如：倾斜相机中的起飞重量为10kg；飞行时间为45min；焦距35mm；像幅4000*6000；像元3.92μm；像素120000000。除此之外，还需对其航线设计参数有一定掌握，地面分辨率为0.02m；相对航高90m；航线间隔30m；基线13m；航向重叠80%；旁向重叠60%。只有对各项参数全面掌握，才能使无人机倾斜摄发挥出自身优势，测量工作质量与效率全面提升，从而获取到无人机倾斜摄影像。
        二、三维模型建立与测图分析
        关于无人机倾斜摄三维模型建立，依据是所测量到的信息数据，工作人员结合无人机倾斜摄模型建立流程，按照步骤进行标准操作，就会获取到相应的三维模型。其建立流程从影像数据整理、数据畸变差修正、控制点影像关联、空三加密、点云信息提取、建立三维模型，以此方式按照顺序进行操作即可，最终就会把众多信息数据汇集成三维立体图形[1]。同时，也是无人机倾斜摄在农村不动产测量工作中最大特点，在视觉上带来直观影响，把所测量到的信息数据集中在三维模型系统中，从数字转换到模型，既提高测量信息数据利用率，又能以三维模型全面展示农村不动产整体结构，便于户籍管理部门详细记录。当然，相关工作人员还可根据三维模型详细观察，再结合农村不动产实际情况对比分析，针对有异议的地方可以提出并进行二次测量，结合多次测量信息数据及三维模型对比分析，确保农村不动产测量信息数据完整性。

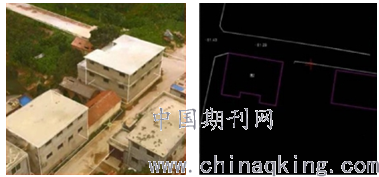

        图1-2 三维模型立体测图
        无人机倾斜摄中的三维测图，主要考虑到农村房屋结构、间距、测量内容等因素，为使农村不动产被准确测量，还需应用无人机倾斜摄。之所以选择三维测图系统，主要是因为该系统功能强大，如：搜集、储存、管理测量信息数据等。然后在系统内绘制成倾斜摄影模型，可针对农村不动产测量信息数据进行采集、测图等。与传统测图相比较，无人机倾斜摄不需要在三维测图系统中对房檐进行改正，就可直接测绘出农村不动产实际结构，减少工作量及不必要工作环节，整体测量工作效率全面提高。如图1-2所示为三维模型立体测图。
        三、无人机倾斜摄测量精确度
        因为无人机倾斜摄是从不同角度进行农村不动产测量，并且还可在测量过程中对某部分测量位置多角度获取相关信息数据，更能够对测量信息数据完善，提高测量数据准确性与完整性，突出无人机倾斜摄应用优势。除此之外，还需考虑到无人机倾斜摄测量精确度问题，无论是人工测量方式，还是正射影像测量方式，均会因为各项因素影响，导致测量信息数据精确度降低。而无人机倾斜摄在研发与设计阶段，重点分析测量准确度，为便于对无人机倾斜摄测量准确度探究，我们选择具体信息数据进行分析。
        例如：某地区农村不动产测量工作采用无人机倾斜摄技术，重点针对无人机倾斜摄测量准确度进行对比与分析，我们选择其中10个参照物测量信息数据进行分析。具体信息数据如下：
        1，平面误差为0.03m、高程误差0.06m；2，平面误差为0.04m、高程误差0.00m；3，平面误差为0.01m、高程误差0.02m；4，平面误差为0.05m、高程误差0.01m；5，平面误差为0.05m、高程误差0.09m；6，平面误差为0.04m、高程误差0.00m；7，平面误差为0.00m、高程误差0.03m；8，平面误差为0.01m、高程误差0.00m；9，平面误差为0.04m、高程误差0.06m；10，平面误差为0.01m、高程误差0.00m。
        针对上述中各项检测点的检测信息数据分析，整体平面误差均未超过0.03m、高程误差未超过0.04m，符合无人机倾斜摄三维模型精确度标准及构建要求。在测量过程中针对检测点信息数据对比分析，只要误差在标准范围内，就说明测量数据具有应用意义。
        四、无人机倾斜摄成果精度检测
        无人机倾斜摄自身优势与特点，使其广泛地应用在各领域中，其中最常用的就是在农村不动产测量工作环节中，受无人机倾斜摄技术水平、测量精确度、三维测图等因素影响，能够为户籍管理部门获取到重要及准确信息数据，对户籍部门及各项工作实施产生积极影响。那么无人机倾斜摄在实际应用环节中，还需对其成果精度检测环节提高重视度，主要是其所应用的数据抽检手段较为特殊，需要人工检查核对、人机交互检查双重检测，目的就是真实反映出农村不动产测量成果质量及信息数据准确性[2]。
        针对无人机倾斜摄成果精度检测，通常情况下，分为三步：第一步，是明确检核点，并对三维模型中平面误差、高程误差进行对比分析，首先确定了其测量精确度；第二步，掌握测量大比例尺地形图资料，再次与三维模型测图成果进行对比，也是为对其精确度确认；第三步，选择随机选取方式，在整体测量信息数据中至少选出5处检核点信息数据，由专业化工作人员进行核对与分析，最后与测图成果进行对比，整体测量对比结果均在平面误差与高程误差范围内，就说明无人机倾斜摄成果精度符合测量工作要求。
        结语
        针对目前农村不动产测量工作要求分析，选择无人机倾斜摄技术，不仅能够满足其测量工作要求，确保整体信息数据准确性，而且还能在测量技术水平方面有明显提升，整个操作流程较完善，实施难度低，成本费用与传统化测量方式相比较整体降低。以测量工作为基础，把所测量到的信息数据传输到系统内，就可构建三维模型，便于观察与探究，为户籍管理部门各项工作开展提供便捷，全面突出无人机倾斜摄应用价值。
        参考文献：
        [1]邓清军；张士武；许邦鑫.无人机倾斜摄影技术在农村不动产确权中的应用[J].北京测绘，2018，32（02）：81-84.
        [2]杨宏健；郑三君.无人机倾斜摄在农村不动产测量中的应用[J].测绘技术装备，2018，74（01）：81-83.
