王冬
中国葛洲坝集团老挝南空3号水电站项目部
摘要：老挝南空3号水电站工程发电厂房周边水泥稳定碎石挡墙范围为ELE.431.15m~445.10m。对于采用水泥稳定碎石回填高度如此大的结构物在国内较为少见，本文详述了约14m高挡墙的施工方法，为其他类似工程的施工提供了借鉴。
关键词：发电厂房、水泥稳定碎石、挡墙、14m高
1.概述
老挝南空3#水电站项目位于老挝南部阿速坡省南空河中游。项目开发任务以发电为主，最高水头为103.6米，有效库容约为4.3亿立方米，电站装机容量54MW（3台机组）。工程枢纽建筑物主要包括碾压混凝土坝、溢洪道、引水隧洞、发电厂房和尾水渠。
为节约投资，在发电厂房上游侧及右侧采用水泥稳定碎石挡墙结构，挡墙高程范围为ELE.431.15m~445.10m，约14高。
2.材料要求
（1）土： 200#筛网通过率5-30%； 4#筛网通过率70-80%，最大粒径5cm。
（2）水泥：根据土料情况掺加6-10%水泥。
（3）水：满足水工混凝土规范对施工用水的相关要求。
（4）强度指标：7d强度不小于2.0Mpa，28d强度不小于2.8Mpa。

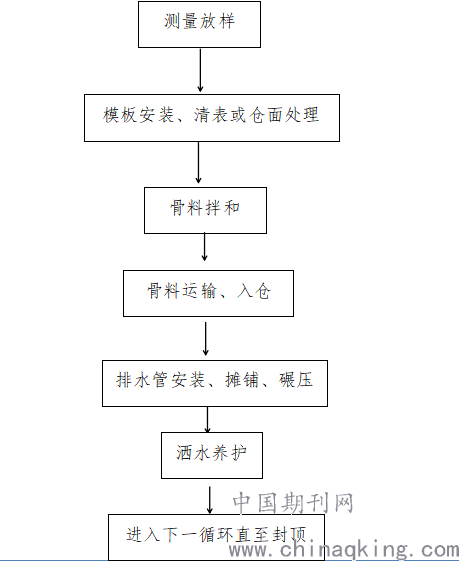

3.施工程序框图
发电厂房周边水泥稳定碎石挡墙施工程序见下图1。
.png)
4.施工方法
4.1 运输方式
水泥稳定碎石通过自卸车水平运输，在指定卸料点卸料后使用挖机转运入仓。为保证入仓的稳定碎石料洁净，卸料点应进行表面清理或铺塑料薄膜、铁皮等，且使用挖机转运时，料堆底部应保留10-20cm厚的稳定碎石料不进行转运，以免将底部的泥土、石渣等转运至仓内。仓内采用0.2m3小挖机配合人工摊铺的方式进行。
4.2摊铺及碾压
对于进入仓内的水泥稳定碎石料，采用0.2m3小挖机配合人工摊铺的方式进行。
由于仓内面积较为狭小，碾压采用3t振动碾配合人工使用冲击夯的方式碾压。

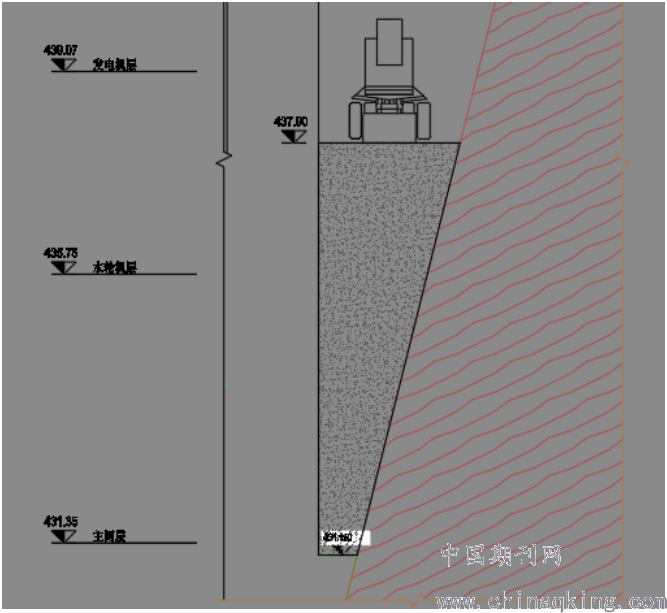

图2：水泥稳定碎石施工示意图
.png)
4.3 技术要求
（1）测量放样，确定结构边线，清除结构范围内的杂填土等等。
（2）模板安装、固定。
（3）施工前在仓内按30cm的层距画分层线作为填筑高度参考线。
（4）根据每层所需回填方量确定20t自卸车运输材料总量，并在指定卸料点进行卸料。卸料完成后，随即利用挖机转运入仓。
（5）入仓完成后，采用人工配合0.2m3挖机将骨料铺平，初拟摊铺厚度32-35cm（压实厚度30cm）。
（6）骨料铺平后即开始碾压，人工碾压时重叠1/2夯板宽度；对于使用3t振动碾的部位，振动碾距边50cm范围（振动碾无法碾压范围）使用人工碾压，3t振动碾碾压遍数初拟10~12遍，或根据监理工程师现场的指示执行。另水泥稳定碎石中排水管两侧及上部水泥稳定碎石覆盖厚度≤50cm范围内只能采用人工碾压的方式，当排水管上部水泥稳定碎石层覆盖厚度＞50cm时，方可使用振动碾碾压，以免破坏排水管。
（7）为保证施工质量及外露面美观，挡墙周边水泥稳定碎石摊铺完成后按照60l/m3的掺量加入水泥净浆，之后采用φ100mm硬轴振捣棒加强振捣，保证外光内实。
5. 结语
老挝南空3号水电站工程发电厂房周边ELE.431.15m~445.10m已于2019年10月25日施工完成。经过实验室取样，其最终抗压强度大于设计要求的5Mpa，施工质量满足要求
