史丽艳
国网宁夏电力有限公司石嘴山供电公司 石嘴山 753000
摘要：10kV配网接地线在使用时，接地线与绝缘操作杆缠绕过程中产生受力力矩，造成操作杆与接地线连接线夹时常发生扭曲、变形、断股的现象，直接威胁操作人员生命安全。为消除接地线与操作杆受力力矩问题，本文设计了一种10kV线路接地线与操作杆连接装置，采取机械旋转方法消除接地线与操作杆受力力矩问题。经现场使用，具有结构简单、实用性好、效率高的特点，有效提高配网接地线的安全性和可靠性。
关键词：10kV接地线；缠绕连接；；机械旋转；应用；
1接地线缠绕装置背景技术
在电力系统中，安全生产检修、技改、新建施工过程中频繁使用接地线。常用的接线端子，一端使用线鼻子把透明多股铜芯导线压接，线鼻子另一端使用螺栓与接地线固定。在使用时，打开缠绕在操作杆上多股铜芯接地线，产生力矩，容易造成接地线从线鼻子之间断裂，缩短操作杆寿命，也会造成起不到电流流入大地，起不到传到作用。
为了解决10kV接地线与操作杆连接装置接地线在使用过程中和回收期间的接地线缠绕断落和损伤接电线内部结构的问题，需要一种成本低、操作便捷，易于推广的工具，使接地线在使用过程中不会受缠绕力的影响造成其损伤或断落。
由于在10kV接地线与操作杆连接装置缠绕过程中，受到缠绕力的作用，使得接地线经常拧成螺旋状态现象，造成接地线容易损坏或者断落现象。为了解决消除接地线缠绕力的作用，为此发明一种消除接地线工具，解决缠绕力的方法，使接地线寿命更长，使用更经济，达到最大经济使用寿命。
2接地缠绕装置总体设计
针对接地线现有技术，为了解决的接地线在缠绕过程中出现断股、扭曲、断丝技术问题直接威胁操作人员作业生命安全，以解决供电部门使用接地线缠绕时产生缠绕力作用，造成接地线亦容易从接地线与操作杆连接地方断落的问题，让接地线使用寿命更长，使用成本小，使用更经济。接地线缠绕装置，包括固定在操作杆头上的螺栓（螺丝、螺栓杆、螺栓头）、接地线（接地线接头、绝缘垫层、内螺螺母、接地线固定螺母、防脱扣环）和转动连接于螺栓上的螺旋式旋转器三部分组成；
2.110kV接地线与操作杆连接装置中螺栓包括螺丝、螺栓杆、螺栓头三部分；其中 螺栓杆的端部设有螺丝，螺丝的小径等于螺杆直径；
2.210kV接地线与操作杆连接装置中螺旋式旋转器包括接地线固定螺母，接地线固定螺母上端设有接地线接头，接地线固定螺母与接地线接头之间设有绝缘胶垫，接地线固定螺母的另一端设有与螺栓配合的内螺纹，其下端设有防脱落环，防止螺栓和接地线固定螺母分离；
2.310kV接地线与操作杆连接装置中接地线接头中心连接接地线，接地线与螺栓接触良好以便使电流顺着接地线流入大地，起导电作用。
2.410kV接地线与操作杆连接装置中的防脱落环为内径小于螺丝大径且小于螺丝小径的圆环。
2.1接地装置设计结构连接作用
如图1及图2所示，接地线缠绕装置，包括固定在操作杆头上的螺栓及转动连接于螺栓上的螺旋式旋转器三部分；
2.1.110kV接地线与操作杆连接装置中螺栓包括螺栓杆和螺栓头，螺栓杆的端部设有螺丝，所述螺丝的小径等于螺杆直径；
2.1.210kV接地线与操作杆连接装置螺旋式旋转器包括接地线固定螺母，所述接地线固定螺母上端设有接地线接头，接地线固定螺母与接地线接头之间设有绝缘胶垫，接地线固定螺母的另一端设有与螺栓1配合的内螺纹，其下端设有防脱落环，防止螺栓和接地线固定螺母分离；
2.1.310kV接地线与操作杆连接装置接地线接头中心连接接地线，接地线与螺栓接触良好以便使电流顺着接地线流入大地，起导电作用；
2.1.410kV接地线与操作杆连接装置防脱落环为内径小于螺丝大径且小于螺丝小径的圆环能够转动，紧密接触。
.png)

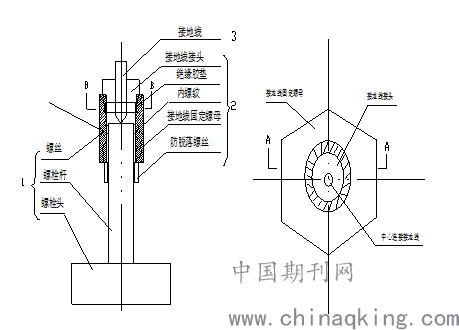

图1接地线缠绕装置 图2沿纵向A-A的截面图；
图2为图1中沿B-B方向的截面图。本实用新型的工作原理是：在接地线3与操作杆连接处，使用螺旋式旋转器，当接地线放线时，随着接地线放线延伸，螺旋式旋转器自动旋转，消除放线时缠绕力；在停电结束后需要拆除接地线，把拆下来的接地线缠绕，在缠绕过程中，随着缠绕进展，缠绕力不断被旋转器螺旋式旋转器转动消除，接地线不会受缠绕力影响拧成麻花形状，损伤接地线。使用该接地线缠绕工具，由于旋转器接触严实，不影响剩余电流流入大地。
3效果评价
（1）10kV接地线与操作杆连接装置能够消除接地线在缠绕过程中产生缠绕力的作用，解决因发生缠绕力作用造成的接地线与操作杆连接断落或者使接地线变为麻花状现象，保证接地线的使用功能不受缠绕力作用影响；
（2）采用10kV接地线与操作杆连接装置降低成本，每块仅造价20元是万用表的造价7倍，每人都可以配备该接地线缠绕工具；
（3）10kV接地线与操作杆连接装置，利用导线连接器应用技术原理，接口内部弹簧圆台可以自由转动，接触紧密，消除了接地线扭转形成的非弹性力矩，从根本上解决了接地线与操作杆连接处断裂或断股、扭曲等问题。并且通过连接装置能够方便的将接地线和操作杆进行分离，便于接地线的保护和存放，极大提高工作效率，延长接地线自然寿命和技术使用寿命。
（4）10kV接地线与操作杆连接装置选用铜铝复合材料，价格低廉，一组接地线连接装置造价仅650元。
（5）10kV接地线与操作杆连接装置结构简单，安装拆卸方便，维护便捷，实用性强。
（6）10kV接地线与操作杆连接装置操作安全，内部接触良好，具备维修方便、省力省时等优点，现场使用效果显著。
4结 论
10kV接地线缠绕装置在现场使用过程中，能够消除接地线在缠绕过程中产生缠绕力，解决了接地线在使用过程中受缠绕力的影响造成其损伤或断落的问题，并提高了电力施工效率并为电力施工提供安全保障，该结构成本低、操作便捷，易于推广。
（1） 10kV接地线与操作杆连接装置的研制，从根本上消除了接地线与操作杆缠绕产生非弹性力矩，解决了接地线断股造成接地线有效截面积减少、接地电阻增大的现场难题，避免因此造成操作人员人身触电事故的发生，对提高配电线路及变电站设备带电检修、施工作业的安全性具有重大意义。
（2）10kV接地线与操作杆连接装置结构简单，安装拆卸方便，接触良好，电气性能可靠，实用性强，在电力行业中具有一定推广和使用价值。
参考文献：
[1]周杰敏，民航电子工程教材2014.54-59. 中国建筑出版社
[2][2]王清训.机电工程管理与实务[M].北京：中国建筑出版社，2014.193-196
[3]主编周泽.高电压技术[M].北京：水利电力出版社，1991.198-200
[4]丁士昭机电工程管理与实务[M].北京：中国建筑出版社，2018.74-75
[5]王利群、葛乃成、刘享铭等国家电网公司电力安全工作规程（配电部分）试行2014.2.21；23-25 ， 中国电力出版社
作者：史丽艳，大学本科毕业，工程师，从事城农网管理和配网自动化工作26年，有丰富的带电作业知识和实践经验。电话：13709560002
地址;宁夏石嘴山市大武口区胜利西街64#大武口区供电公司
国网宁夏电力有限公司石嘴山供电公司
2020年9月02日
