谭卜铭
中国能源建设集团湖南省电力设计院有限公司 湖南长沙 410007
摘 要:生产生活对电力的需求急剧增长,随着城市的扩张,变电站可用地面积大幅减小,优化变电站占地,除减小设备尺寸外,设计一种110kV GIS配电装置出线方案,可大量减少用地面积,灵活变电站布置,并附带减少土石方工程量及用钢量。
关键词:变电站;110kV出线;风帆联合式
0 引言
近年来,国家经济大力发展,电力需求急剧增长。随着城市的扩张,可用于建设变电站工程的规划用地越来越紧张,可用地面积也大幅减小。为了合理节约变电站工程占地,提高土地利用效率,优化变电站设备的布置在工程设计中十分重要。随着我国电网的快速发展,电力装备水平也在不断提升。在城区及城郊变电站设计时,常面临场地狭小、出现走廊拥挤等外部条件,一般采用紧凑型的GIS组合电气设备以减少工程占地。GIS设备将母线、断路器、隔离开关、互感器、避雷器等元件封装在接地的金属壳体内,并在管内充SF6气体作为绝缘和灭弧介质,从而压缩设备间的纵向和横向距离。
考虑到节约线路投资,采用GIS设备的变电站仍采用架空出线,其出线构架一般采用和常规AIS设备相同的方案,即出线的三相导线水平排列,使得GIS配电装置出线间隔宽度仍与常规AIS配电装置相同,常规GIS变电站压缩间隔横向宽度的措施一般有以下两种方式:
1)通过控制引下线的风偏摇摆等手段缩小相间跨线距离。
2)相邻的两个出线间隔共用一个出线构架。
以上两种方式对配电装置横向尺寸压缩力度有限,采用GIS设备对配电装置横向尺寸的压缩效益未能得到充分体现。因此,设计一种“风帆联合式”出线方案,对于国家电网公司110kV GIS配电装置构架典型尺寸、构架梁柱及节点标准化施工图和施工工艺标准库的完善,实现110kV“风帆联合式”出线设计方案的标准和通用性,推动公司系统内变电站工程的模块化建设和机械化施工,缩短施工工期,具有重大的意义。
1 规程规范
作为设计和验收的重要依据性文件,本设计必须遵循规程规范要求的基本技术原则:
1)理论依据为《高压配电装置设计技术规程》(DL/T 5352-2016)、《电力工程电气设计手册 电气一次部分》、《变电站建筑结构设计技术规程》(DL/T 5457-2012)等规范。
2)依据《电力工程电气设计手册 电气一次部分》,附录10-2“屋外中型配电装置的尺寸校验”和附录10-3“软导线和组合导线短路摇摆计算”,对110kV GIS配电装置采用“风帆联合式”出线方式的各项电器距离进行分析计算;利用STAAD.pro对出线构架进行整体建模计算,采用ANSYS对节点进行设计优化;并采用三维设计平台开展协同设计,对110kV GIS配电装置、“风帆联合式”出线构架、线路终端塔进行一体化建模、距离校验、碰撞校验。
3)依据国家电网公司编制的《220kV智能变电站施工图通用设计技术导则》、《国家电网公司输变电工程标准工艺》等文件。
2 一种风帆联合式出线设计
目前,在国家电网公司通用设计方案中,220kV配电装置GIS出线构架宽度推荐两个间隔24米,110kV配电装置GIS出线构架宽度推荐两个间隔15m。在一些土地资源紧张的地区,特别是城市中心,采用这种典型的配电装置并不能满足其用地要求,需要进一步对配电装置的横向尺寸进行优化。目前“风帆联合式”方式,在安徽牌坊220kV变电站的220kV GIS配电装置得到初步应用。如图1,通过将三层横梁的纵向距离加大到3.5m,构架尺寸与GIS套管布置相匹配,满足了引上线的带点距离要求,采用悬垂绝缘子串实现了导线的引上。

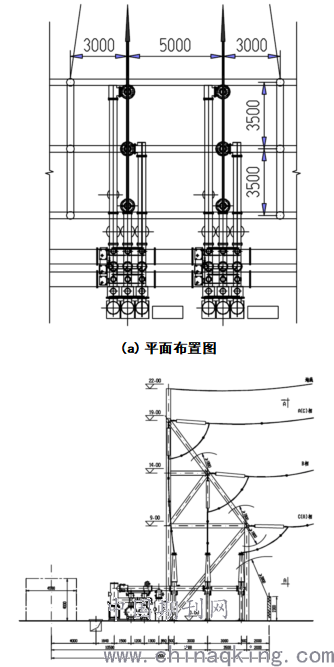

(b)断面图
图1 出线避雷器内置的220kV“风帆联合式”出线图
除牌坊220kV变电站外,湖南省电力公司在建的汨罗西220kV变电站220kV GIS配电装置也采用了这种出线方式。这种出线设计可以有效发挥GIS设备优势,大幅度压缩出线间隔宽度,节约用地,降低了设备成本。通过改进构架,可以缩短装配时间,加快工程进度。欲将此方案在110kV GIS配电装置应用,要结合实际条件,并满足线路对出现高度、角度、构架受力等方面的要求。

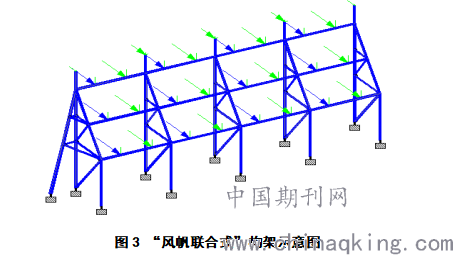

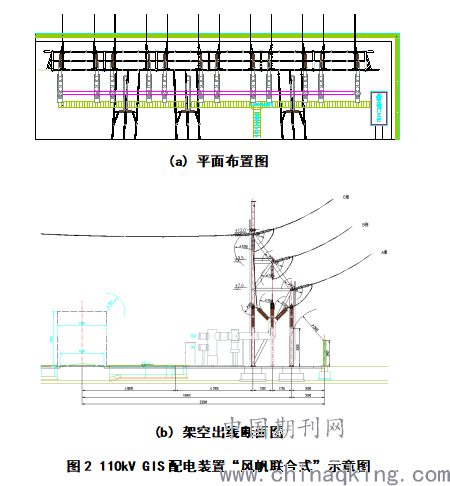

由于GIS设备的布置灵活性,在设计时,对于110kV户外GIS变电站的110kV出线构架,将A、B、C三相出线垂直布置,出线梁三层布置,构架断面形式成风帆型,如图2。110kV配电装置出线间隔采用两回一跨风帆式联合构架,构架柱之间采用三层钢管梁或桁架梁连接,用于三相导线的挂线。构架柱由两个高度不同的竖向受力钢管柱支撑,形成一定角度,钢管中间联合布置橫撑和斜撑,以提高平面内的构架刚度,最终形成构架柱;利用A型柱受力特点,将端柱与斜撑布置成一定斜率的A型柱,从而增加了平面外刚度和稳定,受力更加合理,如图3。
构架整体受力情况,利用STAAD软件建出构架整体结构模型,从结构的变形、应力、挠度等方面进行详细计算。构架柱采用风帆联合形式钢管柱,构架梁采用钢管梁,其受力共分覆冰、大风、检修、安装四个工况,结构设计根据挂线型式进行荷载组合。通过建立计算模型,对结构进行在自重、风荷载与不同偏角导线拉力的荷载组合下的承载力和位移分析,研究结构在各工况下的应力和应变等。通过计算结果的规范检验,最终确定构架的合理型式和规格。
通过对110kV GIS配电装置采用“风帆联合式”出线方式,分出线避雷器内置和外置2种情况形成2种优化方案。对于110kV变电站110kV出线回路数较少的情况(一般为4回),线路采用单回路或双回路终端塔,出线避雷器内置于GIS设备内部,双回出线间隔宽度可优化至8m;对于220kV变电站110kV出线回路数较多的情况(一般为12~14回),线路采用双回路终端塔,出线避雷器外置,双回出线间隔宽度可优化至10m。在湖南某220kV变电站中应用,110kV配电装置共12回出线,采用风帆联合式GIS配电装置方案后,较通用设计方案节省占地660m2,节省GIS母线导管长度30m,取消主变进线构架3榀,节省工程费用约120万元。
3 结论
利用“风帆联合式”出线设计方案,可以大幅缩短GIS配电装置母线长度,压缩GIS配电装置横向占地尺寸,减少占地面积,使得站址规划及总平面布置更加灵活,且能减少征地、拆迁及土石方工程量,具有较好的经济效益。依托工程项目成果,可完善国家电网公司110kV“风帆联合式”出线布置及构架设计方案的构架尺寸、构架梁柱及节点标准化施工图和施工工艺标准库,广泛应用于国家电网公司系统内户外110kV出线布置及构架设计,进一步推广至系统外变电站的设计工作中,具有指导性作用。
参考文献:
[1]曲浩,周焕林,邱新刚,孟增.风帆式联合出线构架结构设计与分析[J].建筑结构,2019,49(04):38-42.
[2]林权.变电站主变压器进出线方案设计要点[J].河南建材,2018(02):231-233.
[3]耿芳,韩晓罡,王笑一,郭晋芳,张梅,王梦,周楠. 基于户外变电站设计的220 kV配电装置垂直出线研究[A]. 中国电力科学研究院.2017智能电网信息化建设研讨会论文集[C].中国电力科学研究院:中国电子信息产业集团有限公司第六研究所,2017:3.
作者简介:谭卜铭(1989-) 男,硕士研究生,湖南长沙人,研究方向:变电站电气一次设计工作。
