摘要：糯扎渡水电站引水发电系统共布置9条引水道，渐变段长20m，上平段长20m，渐变段开挖断面尺寸为10m×14m～D12.2m。上平段开挖断面尺寸为Φ11.2m。1#~9#引水道开挖断面大、地质条件复杂、安全问题突出，特别是渐变段部分超欠挖难以控制，质量要求高、工期紧、施工难度大，施工过程中如何确保安全和质量的前提下，加快施工进度是本工程的重点和难点。
关键词：引水道；渐变段；开挖施工
1.工程概况
糯扎渡水电站工程属大（1）型一等工程，永久性主要水工建筑物为一级建筑物。引水道C4标土建工程主要为1＃～9＃引水道渐变段（引0＋000.000m～0＋020.000m）和上平直段1（引0＋020.000m～0＋040.000m）的石方洞挖、支护、衬砌混凝土、水泥灌浆等。其中进口渐变段开挖断面分A、B两种类型：1#～3#为A型（10.3m×14.3m～Φ12.5m）、4#～9#为B型（10.4m×14.4m～Φ12.6m）；上平直段1开挖断面尺寸为Φ11.2m和Φ11.1m。
引水道部位的基岩为T2m1-1的沉积角砾岩及花岗岩，沉积角砾岩分布于地基左侧，花岗岩分布于地基右侧，均为微风化岩体。结构面不发育，以节理为主，沉积角砾岩中的层面较少，且多闭合。无大的断层带分布，层间挤压带G220-j-2分布于7#~9#引水道。地下水位较低，位于地下水位以上。部位多为次块状或块状结构岩体。
2.施工难点及对策
2.1施工难点
1、1＃～9＃引水道渐变段（引0＋000.000m～0＋020.000m）和上平直段（引0＋020.000m～0＋040.000m）设计开挖断面大、开挖难度大、工期紧，且开挖出渣施工道路需待进水口岩柱槽开挖完成才能形式，由于岩柱支护面与引水道开挖面最大距离仅57.3m，两个工作不能同事展开施工，存在很大的施工干扰，在工期上互相制约。
2、引水道地质条件差，F9断层贯穿6#～9#整个引水道，节理裂隙发育，在地下水或爆破振动作用下易发生塌方、掉块现象，且该部位为引水道渐变段，钻爆施工难度大，设计不允许欠挖，超欠挖难以控制。
2.2施工对策
1、针对引水道洞挖与进水口岩柱开挖支护存在的彼此间的矛盾，为确保引水道工期，最后采取先岩柱槽一次开挖到底，再回填引水道上半洞开挖出渣道路，而岩柱同时采取隔洞支护以避免影响岩柱支护，最大程度上保证施工进度。
2、为防止洞挖过程中出现塌方、掉块现象，同时保证超挖控制在规定允许范围内，在洞挖支护过程中采取“短进尺、弱爆破、强支护、早封闭、勤测量”，根据引水道地质条件对钻孔、爆破参数及爆破网络进行优化调整。
3.引水道洞挖施工
3.1引水道洞挖施工工艺流程
引水道洞挖施工工艺流程见图3-1
.png)
图3-1：洞挖施工工艺流程
3.2引水道开挖方法
根据引水道开挖设计体型，引水道洞挖采用从外往里、上下分层的开挖方法。
施工程序为：洞口支护→上半洞开挖→上半洞支护→下半洞开挖→下半洞支护
3.2.1渐变段开挖
由于引水道渐变段从洞口引0+0.0～0+0.20，洞口为高度47m的垂直边坡，设计洞口体型为10.3m×14.3m矩形洞口，设计断面大、岩层地质情况较差，为保证洞口成型在洞口设计布置了125KN的预应力锚杆。为控制渐变段超欠挖，渐变段上半洞采用中导洞领先、两侧墙扩挖跟进的方法。
下半洞开挖由于上半洞已形成爆破临空面，下半洞只布置光爆孔和崩落孔。爆破布孔图见图3-1、3-2。
.png)
图3-3 引水道渐变段上半洞开挖布孔图
.png)
图3-4 引水道渐变段下半洞开挖布孔图
3.2.2上平段开挖
引水道上平段位于引0+20.0～0+40.0下半洞高5.1～6.9m，采用YT-28气腿钻打水平孔，周边光面爆破。
图3-6 引水道上平段下半洞开挖布孔图
3.2.3爆破设计

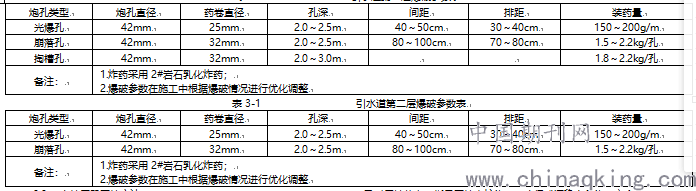

引水道爆破参数见表3-1、3-2。
表3-1 引水道第一层爆破参数表
3.3不良地质段开挖方法
针对引水道地质条件差的部分采用以下开挖方法：
①钻爆作业：按照“短进尺、弱爆破、少扰动”的原则施工。开挖按浅孔、小药量、多循环钻爆，
②超前支护：开挖钻孔前，采用超前锚杆等预支护加固，增强围岩自稳能力。
③围岩支护：钻爆后暂不出碴，经安全处理和平碴后，立即对边墙上部及顶拱进行一次支护，采用砂浆锚杆及喷砼支护；出碴后安装钢支撑、喷砼支护，形成一柔性封闭环，确保围岩稳定。
④施工监测：成洞后，布置观测点对围岩进行变形测量，通过勤量测，及时反馈信息，指导开挖支护施工，确保成洞稳定和施工安全。

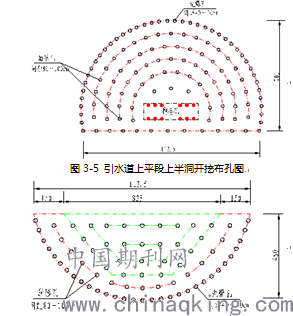

引水道上平直段1引0+020.0000～引0+040.000第Ⅰ层高7.5m，YT28气腿钻造孔，周边光面爆破；第Ⅱ层高5.1/5.0m，采用YT-28气腿钻打水平孔，周边光面爆破。爆破布孔图见图3-5、3-6。
4.结语
通过对9条引水道不同的地质情况采取科学合理的爆破开挖参数及支护参数，最大程度上控制了引水道的超欠挖、施工期的安全问题以及施工进度问题，取得了预期的施工目标。
参考文献：
[1]《水利水电工程施工手册》第二卷，土石方工程 北京：电力出版社，2002年，第205页
[2]DL/T5099-1999《水工建筑物地下开挖工程施工技术规范》；
[3]《云南澜沧江糯扎渡水电站进NZD/C4标施工组织设计》。
