25MW汽轮机机组振动分析及处理

发表时间:2020/10/26   来源:《基层建设》2020年第18期   作者:李晓峰
[导读] 摘要:25MW机组开机后,2#瓦和3#瓦振动并且振动随着负荷的增加而增大,不能正常运行。针对这一情况,对导致振动的原因进行了逐一分析。并采取了相应的处理措施,使机组稳定运行。
        河北永洋特钢集团有限公司  河北邯郸  057150
        摘要:25MW机组开机后,2#瓦和3#瓦振动并且振动随着负荷的增加而增大,不能正常运行。针对这一情况,对导致振动的原因进行了逐一分析。并采取了相应的处理措施,使机组稳定运行。
        关键词:汽轮机;振动;原因分析;处理措施
        一、机组概况
        薛村煤矸石发电厂两台25MW可调抽气式汽轮发电机组,是新投产的两台130T/t煤矸石循环硫化床综合利用工程的关键设备,功率为2.5万KWh,额定转速3000r/min,1#、2#、3#、4#瓦装有垂直振动速度传感器,且转换为振动位移值。机组于2008年10月16日要求并网发电以来,在过临界转速和3000r/t表现都为正常.后带负荷时振动随负荷升高而增大,结合日常处理振动的经验,数次拆检没有明显效果,为确保发电生产的正常进行,厂组织有关人员进行了故障原因监测诊断分析,成功解决了机组振动故障。监测振动点布置如图1:

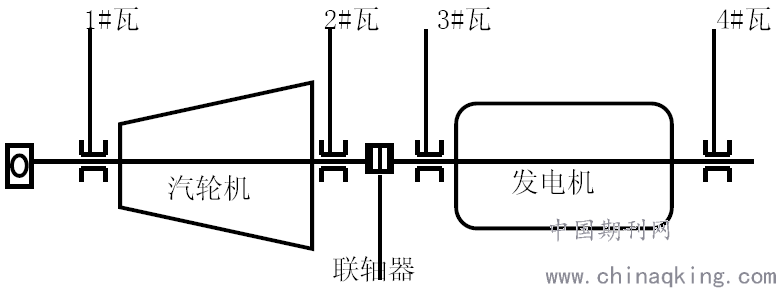

        图1  汽轮发电机组测点布置图
        二、机组故障的检查过程
        机组进行了多次检查发现机组1、2、3、4#瓦瓦温正常,推力瓦瓦温略高达到75℃,1#、2#、3#瓦振动水平振幅超标,3#瓦水平振幅值达75μm以上,各瓦垂直和轴向振动均符合要求。(如表1)

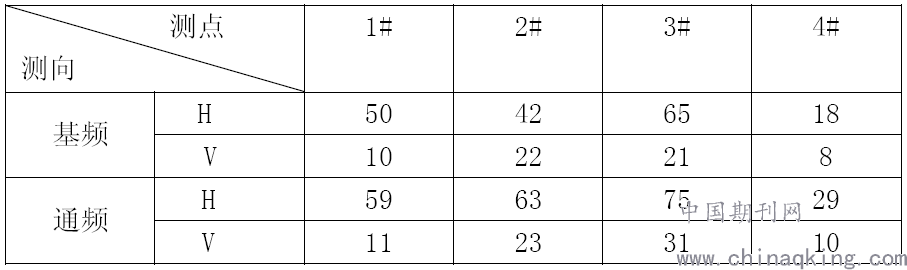

        表1  测点轴承振动值  μm

        其中2#瓦发生过两次轴瓦碾压和碎裂现象,第一次瓦温达95℃后轴瓦碾压
        和碎裂;第二次瓦温正常轴瓦也发生碾压和碎裂。如图2:

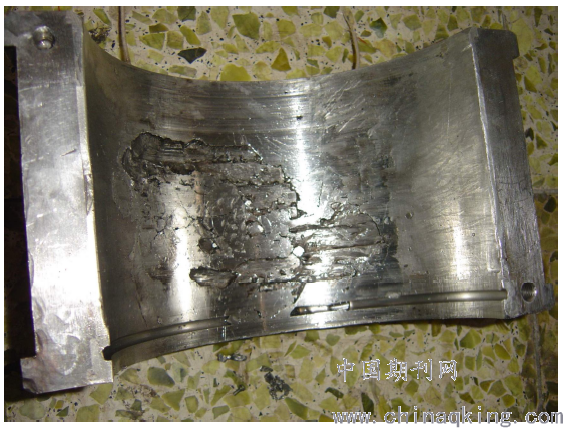

        图2  2#瓦碾压和碎裂情况
        轴系中心表现多次调整,次次都有变化的态势。机组冲转速、过临界转速、在额定3000r/min运行的振动值都表现正常,并网带负荷在8000-23000KW时振动值随负荷上升缓慢增大尚能接受,只要再升负荷,机组振动就明显增大,经过检查膨胀滑销,重新连接凝汽器循环水管道,重新调正轴系中心等工作后几次试车几次振动分析表现不尽相同,显然机组不能够正常运行。此时,大家才认识到这套机组振动的复杂性,决定请专家来测试诊断了。
        三、故障的诊断与分析过程
        1、信号拾取
        采用12通道诊断仪和电涡流位移传感器,结合简易手持测振仪,只用振动幅值、相位值、时基图和频谱图进行了采集。
        2、监测分析
        (1)水平频谱图分析在2#瓦频谱图上出现半倍频、倍频和二倍频的现象说明该瓦存在半速涡动【1】,(如图3 )或多或少带有不对中问题。

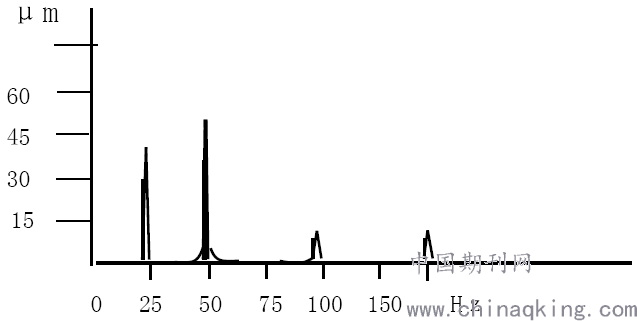

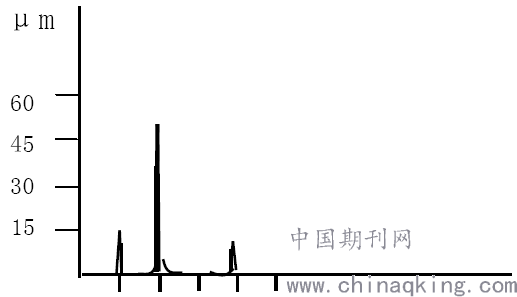

        图3   2#瓦水平频谱图
        (2)1#、2#、3#瓦水平向幅值大于轴向值也表明转子对中存在问题,对于旋转机械,其不平衡故障比较严重时,信号中应有明显的以旋转频率为特征的周期成分;重大振幅中不夹带其他峰值;振动强度的大小对工作转速变化很敏感;一倍频的振幅在水平和垂直方向没有巨大差异,除非在结构上存在不对称刚性特征。通频与基频差值较大平均相差20μm以上和8000KW以下及无负荷的额定3000转速下振动不大,说明与轴系动平衡没有直接关系。
        3、专家建议
        机组存在半速涡动,消除具体措施:提高进口油温要达到40℃;减小2#瓦顶间隙实现0.22 mm;对中时对轮端面上口大至0.03mm;推力间隙控制在0.38 mm以下。开车后做轴系在线动平衡试验。
        4、处理结果
        按照专家建议采取措施严格进行拆检。试车后没有明显效果;随后就进行两次轴系动平衡。第一次轴戏平衡加重点在发电机平衡环4#瓦侧,在定速3000转时振动就有63μm的振值出现。显然配重点选择不好。如表2

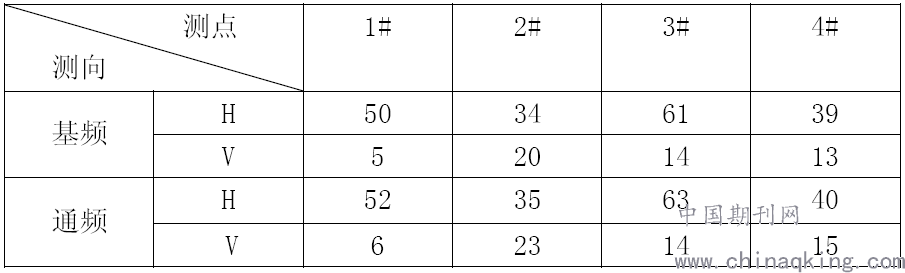

        表2  第一次配重 测点轴承振动值  μm

        第二次改为3#瓦发电机平衡槽侧配重295g,在定速3000转时振值表现尚好,于是安排并网带负荷,当负荷升至12000KW时振动振动开始增大,15000KW振动值如表3:

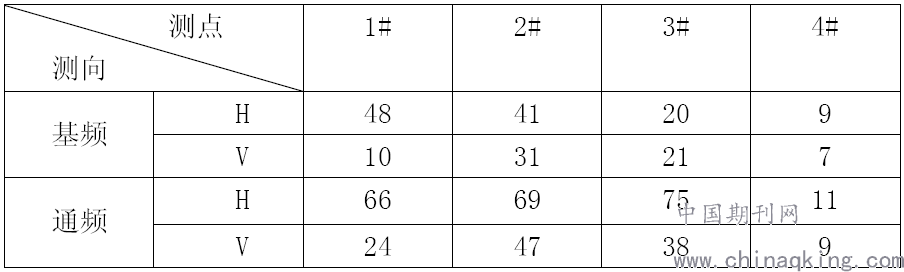

        表3  第二次配重 测点轴承振动值  μm

        表中可以看出通频、基频差值较大,频谱图出现半倍频增大和2、3倍频凸显,半速涡动不仅没有减少还增加了3倍频的出现,使的对中不良更为明显,故障显得扑朔迷离,(如图4)专家称在振动测试中这种情况很少见到,显然,机组还是不能正常运行。专家也流露出为难的情绪。

        图4  3#瓦水平频谱图
        四、再次分析诊断:
        综合以上情况,针对机组出现的整个振动过程,反复回忆机组的全部检查处理过程和分析了所有收集到的振动数据。本人认为半速涡动故障是机组的主要问题,靠一般的振动处理办法已失去作用,所采取措施没有明显效果,要减小基频和通频的差值,还应继续查找其它原因,本人认真总结整个过程后从以下几个方面加以分析:
        (1)振动与转速的关系:振动变化主要发生在工作转速下,转子第一临界转速下的振动变化不大。
        (2)振动变化量:40~80μm以下,没有再大的振动值。
        (3)振动频谱;1X分量大于70%,1/2X、2X分量一般为10μm以内,3X以上分量也能观察到。图3足以表明各分量的存在。
        (4)调整轴系平衡效果:可以使机组振动暂时得到改善,平衡工作往往反复。
        (5)振动与有功负荷的关系:在某一负荷下,振动发生突变。该机组在19000KW以后就明显振动增大。
        (6)振动的历史:新机组调试中或投运不久即发生。
        (7)振动与机组运行时间的关系:振动可能在启动中发生变化,也可能在运行一段时间后发生。该机组两种现象都存在。
        (8)振动发生变化的部位:振动变化主要反映在联轴器的两个轴承上,对于与转子相连,离联轴器较远的那个轴承也有明显的反映。该机组表现都较突出。
        参考有关资料【2】发现以上八项内容正好是联轴器套装紧力不足的典型表现,加上水平频谱图和对中反复出现跑中心问题的实际情况,问题出在联轴器端的可能性非常大。
        五、再次组织检修
        本人检查时发现汽轮机和发电机对轮的敲击音有明显不同,汽轮机端钢音悦耳好听,发电机端却没有钢音,借助塞尺的检查,发现发电机端对轮内孔面与轴面之间有0.06mm的间隙,双键槽顶侧没有间隙,如图4:

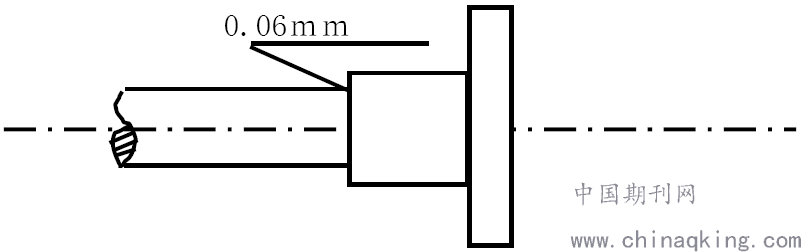

        图5 发电机联轴器发现间隙处示意图
        现象说明:
        (1) 对中反复出现问题,次次检查次次变化的态势是因为对轮的不稳定变化造成。
        (2)负荷到19000KW时振动突然增大是对轮突然变位所致。
        (3)严重的1/2倍频正好说明每转的变化规律。
        因而决定重新抽芯发电机转子,重新安装对轮。
        六、试车结果
        经过电机定子抽芯重新安装对轮后又组织了试车,机组冲转、过临界、并网、轻负荷、到满负荷15000KW,振动值均反映正常,通频、基频差值不超过5μm,半频和倍频振动消失,只剩主频振动显现。结果如表4、图5:显示机组振动正常,可投入运行。

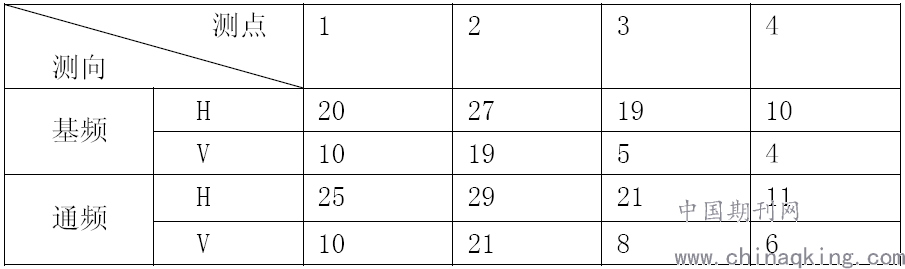

        表4   试车 测点轴承振动值  μm

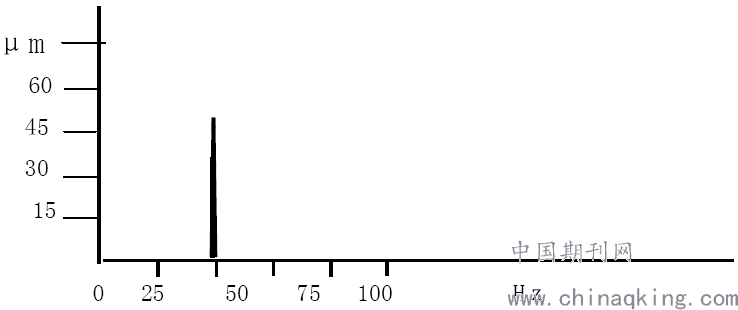

        图6  3#瓦水平频谱图
        七、结束语
        从机组消除振动的过程来看。引起机组振动的原因相当复杂,单从对中和动平衡两个方面着手,问题没有得到解决, 经过对各种现象的全面综合,认真对照各种引起振动的因素所产生的振动特征的不同,详细检查设备安装的缺陷,最终确定了导致振动的唯一因素:联轴器过赢不足。问题的症结找到了,问题的解决也就水到渠成,迎刃而解了。
        参考文献
        [1]寇惠,付润兰,原培新.故障诊断的振动理论基础[M].北京:冶金工业出版社,1989 .157—164.
        [2]丁玉兰,石来德.机械设备故障诊断技术[M].上海:上海科学技术文献出版社,1994.605—612.
