某1000MW节能改造的低压内缸加工制造研究

发表时间:2020/10/27   来源:《基层建设》2020年第19期   作者:张翼 张强 陈俊 李光富 李常亮 曾睿
[导读] 摘要:文章通过对某1000MW汽轮机节能改造的低压内缸的关键制造工艺进行研究,形成了关键通用制造技术。

        东方汽轮机有限公司  四川德阳  618000
        摘要:文章通过对某1000MW汽轮机节能改造的低压内缸的关键制造工艺进行研究,形成了关键通用制造技术。重点解决了低压内缸的径向汽封体装配、齿槽加工、汽封齿镶嵌、汽封齿加工、第1级静叶片装配、定位销孔加工装配以及开档错位控制等难点。
        关键词:低压内缸;制造工艺;装配;错位控制
        0引言
        随着国家能源和环保对燃煤汽轮机的经济性提出高要求高标准,东方汽轮机开启了从150MW小功率机组到1000MW大功率机组的大范围改造,结构上也从冲动式到冲动式和反动式相结合进行优化,最终达到最佳的节能改造效果。本节能改造项目是1000MW超超临界、一次中间再热、四缸四排汽的凝汽式汽轮机,改造目的是最大限度提高了机组的经济性和安全性。本文围绕改造项目的低压内缸展开(如图1),对其加工制造的关键技术进行了深入分析研究。

                          图1  低压内缸装配图
        1低压内缸的结构特点
        低压内缸为冲动式设计,采用斜置式隔板套装焊结构,材料为某铸钢,上半重43t,下半重42t,最大回转直径φ6520mm,轴向尺寸4200mm(如图2)。汽机侧和电机侧分别有6级隔板定位槽,开档定位尺寸公差±0.13mm。低压末级采用装配径向汽封体和汽封齿结构,开档定位公差±0.10mm,齿槽公差±0.025,齿尖公差±0.025。进汽采用160只低压第1级叶片装配结构,相邻叶片结合面间隙小于0.03mm,叶片用16只定位销固定。其余结构与常规低压内缸相似:上下半用螺栓连接孔把合,锥销定位,上半带进汽口法兰,下半带多只抽汽管。因低压内缸存在外形尺寸大、超重、加工精度和装配精度很高的特点,对制造工艺提出了较高的要求。

        图2  低压内缸结构简图
        2总体工艺方案制定
        根据低压内缸的主要尺寸和精度要求,确定主要加工设备:12.5M立车、深坑摇臂钻、φ180镗床、φ250镗床和万向钻,再结合常规低压内缸加工工艺,形成了以下总体工艺流程,详见表1。表1 低压内缸加工工艺流程

        3关键制造工序方案的研究
        3.1径向汽封体装配
        径向汽封体为环形薄壁件,内外环直径分别为φ4357mm、φ4466mm,厚度只有30mm,单半汽封体非均匀分布了24-φ18(φ26沉孔)台阶孔(如图3),与汽缸端面24-M16连接固定,孔之间的可调间隙单边只有1mm,因汽封体外形尺寸大,变形量不易控制,容易造成汽封体和汽缸连接孔错位以及汽封体精车余量不足。经过分析研究,最终确定以下工艺方案:
        (1)为减少吊装产生的变形,汽封体装焊工艺拉筋;
        (2)汽封体端面所有连接孔按图加工准,外圆加工准,内圆单边留余量2mm;
        (3)低压内缸在第1次精车后镗床工序加工汽封体连接孔时,只加工电机侧和汽机侧首尾各2-M16;
        (4)电机侧向上,汽缸立放至钻床深坑,通过两只首尾连接孔大概定位汽封体装配位置,再微调使径向汽封体水平中分面高于汽缸水平中分面,高于中分面尺寸控制在0.3mm以内,同时确认汽封体内圆余量均匀;
        (5)把紧首尾2只连接孔,号钻其余22-M16螺孔;
        (6)拆除汽封体,清理低压内缸连接孔;
        (7)重新调整、把合径向汽封体,钻铰3-φ16(0,+0.025)定位销孔;
        (8)清理,装定位销,对螺钉和定位销敛缝;
        (9)汽缸翻身,按照步骤(3)~(8)进行汽机侧的汽封体装配加工(图4);
        (10)切除汽封体上的工艺拉筋;
        (11)铣汽封体高于低压内缸中分面的多余部分,与中分面齐平。

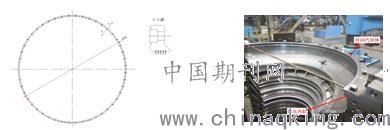

                   图3 径向汽封体结构图                             图4 径向汽封体装配
        3.2径向汽封体齿槽加工
        径向汽封体与汽缸装配后,内圆φ4357(-0.10,+0.10),尺寸大,公差小。单侧汽封体5根齿槽,齿槽中心间距5mm(-0.10,+0.10),齿槽宽度1.65(0,+0.025)mm,深度2.5(-0.05,+0.05)mm,加工精度要求非常高(如图5)。因汽封体与汽缸是螺栓把合,刚性非常差,整个加工过程,刀具容易断裂并对已加工部位造成损伤。根据长期加工大型回转零部件以及弹性薄壁件的经验,编制了如下工艺方案:
        (1)汽缸上12.5M立车,汽机侧朝上,按照内圆和端面装夹找正至0.05mm以内;
        (2)精车汽封体内圆和型线,采用90°内圆机夹车刀加工;
        (3)精车汽封体齿槽(如图6),采用了3种不同规格刀具进行试加工,最终选定表2中的方案3,同时为防止刀具装夹偏差造成扎刀,用百分表监控找正时刀体各面;
        (4)汽缸翻身,按照(1)~(3)加工电机侧汽封体。

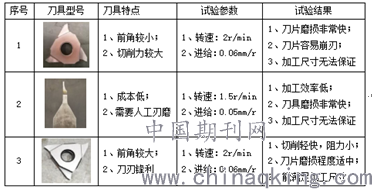

        表2 汽封体齿槽加工试验对比

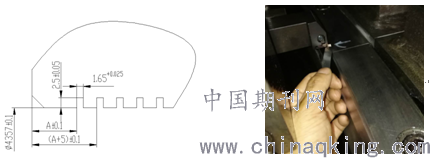

                图5 汽封体齿槽尺寸                                                 图6 汽封体齿槽加工
        3.3汽封齿镶嵌
        把合在汽缸上的径向汽封体内圆镶嵌约60片1.6mm汽封齿,每片汽封齿弦长约1129mm,汽封齿圆周衔接处不能有间隙,每排间距只有3.35mm,镶嵌的作业空间非常有限,容易豁边,汽封齿很难固定以及与汽缸的垂直度不易控制,最终会影响汽封齿精车以及汽轮机运行汽流的稳定性。经过反复试验,最终确定了最佳镶嵌方案:
        (1)汽机侧朝下,为避免作业空间的限制,5排汽封齿,从下向上的顺序镶嵌(如图7);

        图7 汽封齿尺寸和轴线镶嵌方向
        (2)镶嵌前识别汽封齿的正反方向,防止镶嵌后出现汽封齿不垂直;
        (3)为减少汽封齿镶嵌变形以及应力集中,汽封齿装配从汽缸左侧向右侧延伸(如图8),将汽封齿余量预留在右侧中分面处,镶嵌结束后打磨高于中分面部分;
        (4)自制敛缝工具,敛缝间距控制在5mm,敛缝力度控制适中,确保敛缝工具受到敲击时刚好将汽封齿固定且不产生位置偏移;
        (5)翻身电机侧朝下,按照(1)~(4)镶嵌另外一侧汽封齿。
        3.4汽封齿加工
        汽封齿材料为合金钢,厚度1.6mm,内孔加工尺寸为φ4345(-0.2,+0.2),齿尖宽度只有0.13(-0.025,+0.025),齿形包含20°角度和R6.3,外形较复杂(如图9),因为镶嵌结构导致加工刚性非常差,尺寸控制难度非常大。结合精车高压内缸汽封齿经验,并反复试验参数,最终制定了加工方案:
        (1)按照已精加工内圆和端面找正;
        (2)车汽封齿内圆,选用高速钢切刀,用百分表监控找正(如图8),切削参数2r/min,0.1mm/r;
        (3)车汽封齿外形,选用高速钢车刀(如图9),用百分表监控找正,切削参数2r/min,0.1mm/r。

        图8 百分表监控      图9 高速钢车刀找正精车汽封齿
        3.5第1级静叶片装配
        低压内缸上、下半分别装配静叶片,装配呈全周分布,与汽缸装配要求非常高:所有叶片接合面间隙必须小于0.03mm,每组叶片首块和末块高于中分面的S值为9.5(-0.1,0)(如图10)。因叶片数量多,装配累计误差大,装配的尺寸控制难度非常大。经过多次分析、试验,最终确定如下工艺方案:

        图10 叶片装配图
        (1)将首块挡块固定在汽缸中分面处,不能有间隙;
        (2)装入首块叶片,确保叶片径向面与首块挡块斜面间隙小于0.03mm,检查首块导叶突出中分面尺寸值9.5(-0.1,0);
        (3)装入第一组叶片,需确保相邻叶片间隙和节距要求;
        (4)按照步骤(3)重复装入第二组~第八组叶片;
        (5)测量尾块叶片突出中分面尺寸(如图11);
        (6)重复(1)~(5),重复测量突出中分面尺寸;
        (7)计算出每块加厚叶片返修量;
        (8)按平均返修量,在机床修配加厚叶片冠部,合格后重新按照(1)~(7)装入叶片,测量尾块叶片突出中分面尺寸;
        (9)计算钳工均匀修配加厚叶片的值(如图12),合格后重新按照(1)~(6)装配叶片。

        图11 测量尾块叶片突出中分面尺寸     图12钳工修配加厚叶片
        3.6第1级静叶片定位销孔加工和装配
        汽缸上下半与低压第1级静叶片装入汽缸后,需加工16-φ16H7定位销孔。汽缸本体为碳素铸钢,叶片材质为不锈钢,两者材质和硬度差异较大,以及叶片与叶片、汽缸与叶片之间有装配间隙,加工时刀具容易断裂。定位销孔角度圆周间距在24.5°~29.5°区域,最远处一只销孔距离中分面达到2120mm(如图13、14),距离太远,钻较销孔刚性非常差,加工精度难保证。经过分析,最终确定采用φ250数控镗床和万向钻配合加工,方案如下:
        (1)汽缸上φ250数控镗床旋转工作台,中分面靠近工作台边缘,找正并装夹;
        (2)铣定位销孔R12沉孔,预钻销孔至φ12,深度20mm;
        (3)汽缸下机床,万向钻钻、扩、铰销孔至φ16H7;
        (4)拆除首尾块挡块和所有叶片,取出塞尺;
        (5)按照已加工销孔定位,复装叶片,本次不装塞尺;
        (6)装定位销,敛缝。

        图13 镗床加工定位销孔示意图     图14 镗床加工定位销孔
        3.7低压内缸开档错位控制
        汽缸外形尺寸和重量较大,加工过程汽缸翻身导致错位风险非常高,以及装焊件应力容易集中,加工后拆缸变形不易控制等,综合分析考虑,制定工艺方案如下:
        (1)为减少汽缸翻身变形,低压内缸上下半立车前合采用全螺孔把合;
        (2)为减少应力集中,汽缸螺孔把合方向从内侧向外侧展开;
        (3)第1次精车时,靠近叶片装配位置T型汽封槽留量1mm;
        (4)第2次合缸时,检查各级开档和T型汽封槽错位和变形数据;
        (5)第2次精车径向汽封体时,返修汽缸变形和错位。
        4 结束语
        本文对某1000MW节能改造的低压内缸结构进行剖析,确定多个制造难点:径向汽封体装配、汽封齿槽加工、汽封齿镶嵌、汽封齿加工、第1级静叶片装配、定位销孔加工装配以及低压内缸开档错位控制,通过研究和反复试验,最终制定了详尽的工艺方案并取得了成果,也为同类型低压内缸的制造积累了经验。
        参考文献:
        [1]董玉红.数控技术[M].北京:高等教育出版社,2010
