摘要：随着建筑业的蓬勃发展，建筑造型走向异形造型和建筑语言符号，不同造型对施工单位的施工方案的要求越来越高。对于中山大学深圳校区特有陶砖幕墙施工，普通外脚手架方案无法满足施工要求，且普通的外架方案施工完主体后再进行幕墙施工的外架搭设，会造成二次搭设的资源浪费，也增加的工期成本。本文从中山大学特殊的外脚手架施工方案，介绍了针对悬挑板陶砖幕墙进行了悬挑外架+填芯的三排异形脚手架搭设方案，为类似工程提供了宝贵经验。
关键词：环保；减少二次搭设；节约工期；BIM应用
1.工程概况
中山大学▪深圳建设工程项目（Ⅱ标）位于深圳市光明新区公常路以北，康弘路以东，羌下二路以西，与东莞黄江接壤的猪婆山、猪公山周边区域，项目包括9栋建筑单体和校园道路、室外总体等相关配套工程，建筑面积 42万平米，中标额为24.79亿元。图书馆总建筑面积为6.8万平米，地上1~9层，屋面高度64.35米，屋架高度86.40米；医学组团建筑总用地面积约102118平方米，总建筑面积266619平方米，建筑高度93.45米；西区公共教学实验组团地上9层，地下一层，建筑高度47.875m，总建筑面积7.9万㎡；其中还有体育场看台地上1层，建筑高度7.75m，总建筑面积2645.09㎡；综合管廊3.5km室外配套设施还包含边坡、校园道路、室外管网、海绵城市体系。
2.应用背景
中山大学深圳校区项目属于重点项目，占地面积大，关注度高，建筑外立面由于陶砖幕墙悬挑板造型的原因，且陶砖质量较大，普通的外脚手架难以达到结构和外墙的施工要求。针对这种难点问题，对外架方案进行了针对性的研究，最终采用三排悬挑外脚手架和落地脚手架结合的施工的特殊架体。“”三排异形外脚手架”详图如下：

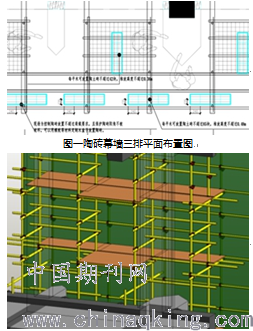

图二陶砖幕墙三排异形外架效果图
3.异形悬挑脚手架的布置与特点
3.1悬挑异形外脚手特点：
脚手架设置在挑板外侧，挑板之间采用填芯处理，非陶砖幕墙悬挑板的位置采用常规双排脚手架。由于考虑施工过程基坑回填时间较长，为加快施工进度，二层或三层以上位置的脚手架采用悬挑脚手架，二层或三层以下的脚手架采用落地式脚手架。悬挑脚手架其中无陶砖幕墙悬挑板的位置常规双排脚手架里杆距墙墙300mm、及立杆前后横距800mm，立杆步距1.8mm，立杆纵距1.5m，悬挑工字钢常规布置，纵向间距1.5m，悬挑长度为（1250+100）。有陶砖幕墙位置采用挑板之间采用填芯处理的脚手架，里杆距墙300mm、及立杆前后横距1200、800mm，悬挑工字钢悬挑三排布置，纵向间距1.5m，悬挑长度为（2350+100），其中填芯区域由于立杆横向间距为1200mm，考虑到装修阶段此区域脚手板放置一定数量的陶砖，为满足小横杆抗弯要求，在填芯的位置放置陶砖数量严禁控制。悬挑脚手架每次悬挑高度不超过20m，本工程建筑平面主要为方形，局部区域为弧形，对于弧形区域外架搭设采取以折代曲的方法搭设。
4.异形悬挑工字钢安装工艺
4.1平铺式悬挑脚手架搭设工艺流程
预埋工字钢→摆放扫地杆大横杆→安装立杆→装扫地小横杆→安装第一步大横杆→安装抛杆→安装第一步小横杆→铺脚手板、挡脚板等→拉钢丝绳→逐步搭设
4.2悬挑脚手架施工要求
悬挑支座采用工字钢，型钢梁参数详见表，工字钢悬挑梁对应立杆每跨设置，其中常规普通悬挑工字钢梁悬挑长度为1.35m（梁边外悬挑1.250m），采用18#工字钢；其中阳角部位悬挑梁呈扇形布置，阳角位置悬挑长度1.45m≤悬挑长度≤1.7m，采用18#工字钢，局部设16#工字钢连梁，其中工字钢可穿柱设置要封模板严实，防止漏浆，工字钢浇筑在柱混凝土中，后续进行切割即可。型钢悬挑段对应外立杆处设反拉钢丝绳1道（建筑物阳角、采用连梁布置位置的悬挑梁及型钢悬挑长度＞1.6m的部位、采光井大跨度简支工字钢梁作为多根立杆支承面的部位均对应每根立杆各反拉1道；反拉钢丝绳仅作为安全储备），布置间距为每根外架立杆纵距（1.5m）一根，悬挑拉点位置在1.35~2.45m之间，在建筑物内工字钢长度为2m至3.5m，个别有中空井位置工字钢需跨越中空井，工字钢总的长度范围在3.5m~6m。陶砖幕墙挑板位置悬挑长度2m≤悬挑长度≤2.55（梁边外悬挑2450m）m，采用25a#工字钢，工字钢长度选取≥6m，详见图三；悬挑长度在1.8m以上的工字钢上内外立杆处设2道反拉钢丝绳，外墙大阳角、阴角处的悬挑型钢上每根立杆均设反拉钢丝绳，反拉钢丝绳仅作为安全储备。
.png)
图三陶砖幕墙挑板位置型钢悬挑
5、经济效益及社会效益
节约成本500w，工期减少3个月。
6、结束语
针对中山大学特殊的外立面造型，采用“异形三排脚手架”完美的解决陶砖施工需二次架体搭设的问题，整体外立面施工架体一次成型，减少资源浪费，也解决了幕墙施工操作平台难题，为今后类似工程有了重要的参考依据。
