百色平果供电局 广西百色 533000
摘要：随着我们社会经济的不断发展，供电技术管理显得越来越重要，已经在各行各业进行了不断的应用，尤其是低压电力集中抄表营销系统信息化的应用，改变了传统的人工抄表和工点技术管理模式。低压集中抄表系统是指由主站通过传输媒体（无线、有线、电力线载波等信道或手持抄表终端等介质）通过低压集中抄表终端将多个电能表的记录值（窗口值）的信息集中抄读的系统。该系统主要由采集用户电能表电能量信息的采集器、集中器、信道和主站等设备组成。集中器数据可通过信道远距离传送到主站或手持抄表终端等介质集中抄收后输入到主站计算机。本文根据作者多年从事电力行业管理经验，对供电技术管理及低压电力集中抄表营销系统信息化进行了阐述和分析，供大家借鉴和参考。
关键词：供电技术管理；低压电力；集中抄表营销系统；信息化
1、集中抄表系统
低压电力集中抄表系统 是指由主站通过远程通信信道（无线、有线等信道）将多个电能表的电能量数据及相关用电信息集中抄读，并能远程实施断、送电控制的网络抄表系统。该系统主要由台区考核总表、用户电能表、采集终端、本地通信信道、集中器、远方通信信道和主站等设备组成。
2、低压电力集中抄表营销系统软件功能
2.1 设置功能
设置集抄系统运行参数，即可对集中器设置抄表例日、电表参数等，并有防止非授权人员操作的措施。
2.2 远程抄表功能
按设定抄表例日以及抄表时段自动抄收集中器中的各用户电能表的带时标的电能量数据及相关用电信息，并具有实时直抄任一电能表功能。
2.3 校时功能
系统校时以主站时间为基准,由主站-集中器-采集终端-用户电能表逐级进行,以确保系统时间准确。单费率集抄电能表无硬件时钟，居民复费率集抄电能表必须具备硬件时钟。
2.4 监测功能
主站系统能够监测设备通信和电能表运行是否正常，当出现异常情况（电能表停止计量或窃电时），能自动提示报警。
2.5 远程断、送电功能
根据具体用电情况，可以在主站端发出断电指令，切断用户负载回路。或发出送电指令,接通用户负载回路。推荐采用表内断电模式。
2.6 统计分析功能
2.6.1 电量曲线：绘制用户月用电量曲线（每月31个点）和日用电量曲线（每天24个点）。
2.6.2 线损计算：可发布冻结命令，计算月、年和任意时间段线损，并绘制成图表进行线损分析。
2.6.3 用户电表数统计：按集中器（或小区）统计各类用户电表数。
2.6.4 异常用电统计
2.7与营销系统接口功能
具有与电力公司营销系统接口功能，实现电量数据自动转入到营销系统中实现营业收费，取代人工输入工作。接口的实现不影响原来营销系统功能的正常运行。
3、低压电力集中抄表营销系统构成
.png)

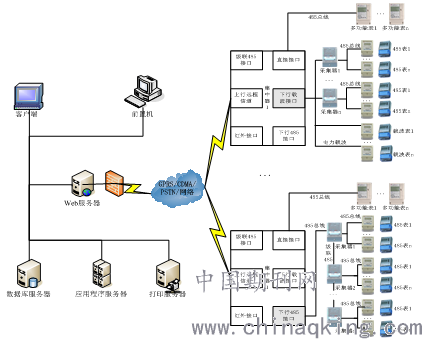

图1低压电力用户集中抄表系统组成图
低压集中抄表采集器连接现场计量表计构成的一个本地抄表系统，通常一个本地抄表系统管理一个配变台区，物理连接上一般分为三层结构。
3.1集中器
集中器层是构成一套低压集中抄表本地系统的最上层。一套低压集中抄表终端构成的本地抄表系统只有一台集中器。集中器负责管理抄读存贮本地所有表计或采集器信息，形成各类事件数据，并通过远程信道接收主站指令，向主站提供数据服务。在没有远程信道时也可利用手持抄表终端通过红外接口或RS232直接通讯口对集中器操作。
集中器向下连接的接口有两种：（1）通过本地信道接口连接到采集器或者直接连接到具有本地信道的表计；（2）通过直接接口直接和表计相连。
集中器向下连接表计分为两种方式：（1）经过采集器，由采集器连接到电表的三层连接方式，此时计量表计不具备本地通道，如载波接口，集中器通过本地通道与采集器进行通讯，采集器与计量表计通过RS485接口进行通讯，集中器与计量表计之间不直接进行通讯；（2）没有采集器，集中器直接和表计相连接的二层连接方式，要求计量表计具备本地通道，如载波接口，集中器与计量表计通过本地通道直接进行通讯。
3.2采集器
采集器作为一个中间层，通常向上通过本地信道连接集中器，向下通过直接信道连接表计。在小区域范围内预先管理部分表计，从而减轻集中器的负载；或者预集中部分表计便于本地信道的传输。采集器预读电表，并虚拟成电表集合。集中器可以直接按表地址读取，采集器直接返回该地址对应的电表数据，也可以对采集器一次读取全部表计的数据，来替代逐个表地址读取。
采集器支持透传，对表计的设置和直接数据读取可利用该功能实现。
采集器的上行信道有多种类别，比较常见的形式有低压电力线载波、RS485通讯和小区域无线通讯网络等方式。在采用RS485方式的采集器中，增加了级联接口，采集器之间通过级联端口相连，以减轻RS485总线的负载。
3.3计量表计
第三层为计量表计：计量表计是计量器具，直接生成并存储电能信息。通过直接通讯接口(RS485)实现和低压集中抄表终端（集中器或采集器）通讯。表计还可能具有本地通讯信道和集中器通讯。表计允许通讯口持久通讯而不影响计量准确度。
表计通常指电能计量表计，分为：单相/三相，单费率/复费率，普通/简易多功能/多功能，直接接入/电流互感器接入等类别。低压集中抄表系统中的电能计量表计通讯规约通常要求使用DL/T645-1997。对非DL/T645规约的电能表计应直接连接到集中器下；对其它如电压监测仪，配变表和非标电能表计等采用透传方式由主站解释规约的表计，可直接连接到集中器的直接接口下；接入采集器后的表计必须完全遵循DL/T645规约。
3.4通讯信道
通讯信道用来实现低压集中抄表系统中设备间的数据传送。
3.4.1远程信道
远程信道是集中器的上行信道，一般为230M专网、GPRS、CDMA等方式，用于集中器和主站之间的通讯，实现主站命令的下发以及集中器中信息的上传。远程通道采用模块化设计，以独立的通讯模块与集中器之间采用接插件连接，可根据主站系统的要求灵活配置通讯模块，保证远程信道链路畅通，满足主站系统和集中器通讯的需要；
3.4.2本地信道
本地信道是集中器的下行信道，用于集中器和采集器或直接和表计通讯，实现集中器对表计信息的采集。本地通道采用模块化设计，以独立的本地信道模块与集中器之间采用接插件连接，可更具主战系统的要求灵活配置本地信道模块，保证本地通道的可靠通讯。本地信道的通讯距离通常以一个居民小区为界，具体实现可以有多种类别，比较常见的形式有低压电力线载波、RS485通讯和小区域无线通讯网络等方式。
3.4.3直接信道
直接信道是表计连接到采集器或者直接连接到集中器的直接数据交换信道。直接信道接口是表计数据交换的基本接口，通常是RS485接口，采用双绞线电缆直接连接到采集器下行信道接口或集中器的下行直接信道接口，实现近距离的数据通讯。
3.4.4红外接口
手持抄表器通过红外接口或RS232/RS485接口管理集中器、采集器或表计，抄收并存储电能信息，然后上传至后台主站系统，也被认为是远程信道的一个后备或补充手段。
4、提高供电可靠性的技术分析
4.1加强配电网建设，完善网络结构
由于历史欠账等原因，配电网存在结构布局不甚合理、环网率低和转供能力较差的问题。就现状来看，10kV配电网络主要以放射性网络为主，不少线路供电半径过长，特别是部分主环存在“葫芦串”现象，供电可靠性不高。在变电站或配电房开关、继电保护、出线线路等设备停电检修、预试定检或某一线路遭受外力破坏、故障跳闸时，对用户供电必然造成很大影响。因此，在配电网建设和改造中，应贯彻“用户可靠性”的理念，按照“N-l”的原则，建立双回路供电、环形网络供电及多分段多联络等形式的网络结构，并充分考虑配电设施的供电充裕度。
4.2加强对组织内部的人员结构管理
配网供电体系可靠性的提升不仅要依靠配电线体系的完善和提升，还要借助企业内部管理经营环境的改善。在提高配网供电可靠性时，企业要加强对员工的管理和激励，让员工形成提高自身工作效率的意识。电力企业要建立一套完整的业务流程，并要求一线技术员工掌握基本的配电线建设和分析知识，具备基本的施工技能。而针对具体的配网供电可靠性技术的提升，企业可以建立相应的专门化组织，并为组织配备专业的技术人才和监督管理人员，将工作的责任细化到组织的个人，形成有效的管理模式和激励措施。此外，要加强对配电网络的安全管理，对配电网络的日常管理和维护提出新的管理意见，形成定期的维护和检修制度，延长配网供电体系设备的使用寿命，并在日常的检修中排除可能出现的安全隐患，对使用时间较长的电线网络要进行重点的研究和分析。
4.3切改重负荷及老旧线路
针对线路过长、负荷过重，附近又存在可以利用电源点的线路，结合大修、技改、农网改造工程对重负荷及老旧线路进行切改，即在线路和新电源点之间新建一段线路，并加装断路器，将线路部分负荷倒向新的电源点，从而缩小线路供电半径，减少线路用户数，降低线路负荷，达到降低线路损耗的目的。
5、结束语
采用信息化营销系统与电力集中抄表方式能够提升抄表工作效率,也能优化用电信息采集系统,及时了解用户用电信息,能够对计费、用电分析、营销预测提供精准的数据,提高电力企业电力营销信息化程度。
参考文献：
[1]低压电力用户集中抄表方案研究[J].姚四改.科协论坛(下半月).2009(04).
[2]集中抄表:营销模式新变革[J].赵立峰.中国电力企业管理.2009(11).
[3]基于集中抄表的静电放电问题的分析与应用[J].吴斌,陶卫,张涛,周孟夏,赵阳,毕青.南京师范大学学报(工程技术版).2016(03).
[4]RS485总线在集中抄表中的应用[J].王泽华,吴庆洪.科技创新与应用.2013(02).
