王玲
天津新宇建筑工程有限公司300450
【摘 要】随着我国建筑业体制改革的不断深化和建筑规模的持续扩大，建筑产业现代化已然成为我国建筑业的发展方向。BIM技术作为信息化技术的一种，已随着建筑工业化的推进逐渐在我国建筑业应用推广。本文运用Tekla建立预制混凝土构件的三维模型，再导入Revit平台，对设计阶段预制构件的BIM模型搭建做了详细的展示和说明。
关键词：建筑产业现代化；Tekla；Revit；预制构件
1.引言
随着我国建筑业体制改革的不断深化和建筑规模的持续扩大，建筑工业化已然成为我国建筑业的发展方向。而建筑工业化中的设计，生产，物流，施工，运营环节全流程的有效管理，都需要建立在信息化的平台上。在国务院和地方政府大力推行装配式建筑的大背景下，BIM作为贯穿建筑全生命周期的技术，必将成为设计院乃至施工企业等攻克装配式建筑难题的有力武器[1]。虽然目前在CAD图纸上进行的预制构件的图纸深化已经可以基本满足构件厂生产预制构件的需求，但是工作量巨大，且容易出现错误，对于复杂结点钢筋的排布难以准确把控[2]。
2.建模手法
芬兰Tekla公司开发的Tekla软件包含了钢结构设计模块和装配式建筑设计模块。其强大的内置工具箱和便捷的可视化建模功能为创造预制构件的钢筋模型提供了可能。另一方面Autodesk公司开发的Revit平台已成为我国建筑体系中使用最广泛的BIM软件之一[3]。可以对三维模型进行各种构件之间的碰撞检查，调整和出图。本文参照国家标准图集，对预制剪力墙，预制钢筋桁架叠合楼板，预制板式楼梯，预制阳台等构件在Tekla中建立带钢筋的模型，拼装成一个标准层后再将模型转化成Revit构件，在Revit平台上进行钢筋碰撞调整等工作。
3.混凝土预制构件模型
3.1钢筋钢架叠合楼板
建立的叠合楼板为双向受力板，拼装位置为边板，预制底板厚60mm，后浇叠合层厚度70mm，预制底板的标志跨度为3000mm，预制底板的标志宽度为1200mm。底板跨度方向配筋为8@200，底板宽度方向配筋为8@200.叠合板去掉上部后浇层的钢筋模型如图1所示。
.png)
3.2预制钢筋混凝土板式楼梯

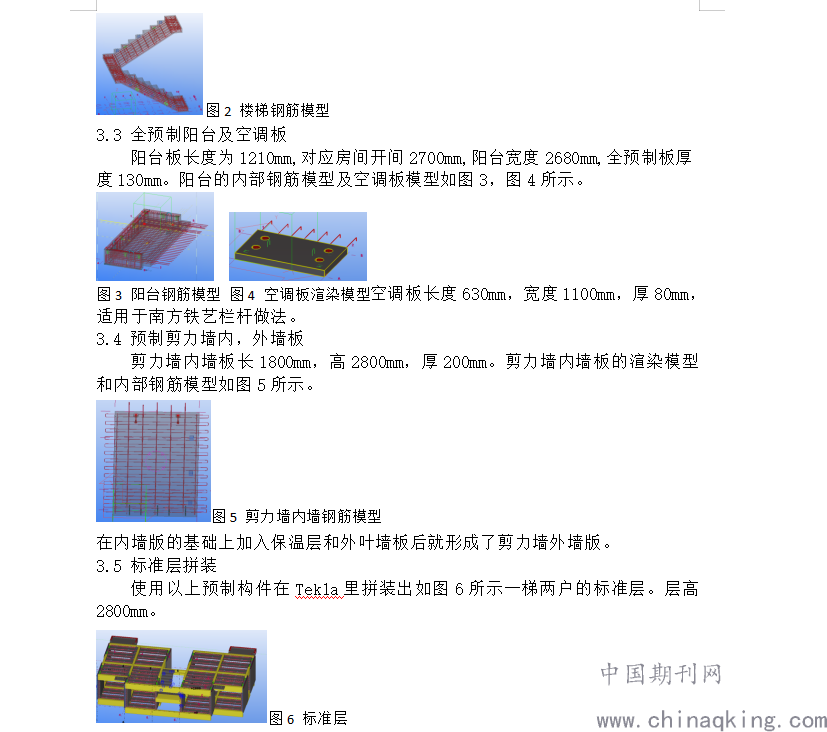

建立层高为2.8m的双跑楼梯模型，楼梯间净宽度2400mm，梯井宽度110mm，梯段板水平投影长2620mm，梯段板宽1125mm，踏步高175mm，踏步宽260mm。楼梯钢筋模型以及平面图如图2所示。
.png)
4.钢筋碰撞检查及调整
将Tekla的标准层导入到Revit中，并在Revit中对拼装的现浇节点和构建内部的钢筋进行碰撞调整。
5.结束语
通过Tekla和Revit平台的配合，装配式建筑的各类预制构件得到了较好的体现，准确的钢筋模型为之后的构件深化和出图提供了较好的基础，大大减少后期深化的工作量，也可以提前发现施工过程中可能出现的现浇节点钢筋碰撞问题，加快了施工进度的同时保证施工质量。设计阶段的建模只是BIM技术应用于装配式建筑的一个基础环节，在之后的研究中，应用建立好的BIM三维模型出具施工图，为施工提供二维图纸依据，以及加入了时间轴和资金流的5D施工模拟等多维度的后期应用的实现，必将推动装配式建筑的顺利实施。
参考文献
[1]装配式混凝土结构建筑信息模型（BIM）应用指南.化学工业出版社，2016.
[2]装配式建筑标准汇编.中国建筑工业出版社，2017.
[3]AUTODESK REVIT ARCHITECTURE 2017官方标准教程.电子工业出版社，2017.
