吴立志 唐剑波 段方舟
北京构力科技有限公司 北京 100013
[摘要] 当前国家正在大力推进正向BIM设计在项目中的应用。很多正向BIM设计的项目需要多款专业BIM软件协作完成，不同软件之间的数据高效、准确互通互导非常重要。本文给出Bentley平台ABD模块和BIM钢结构设计软件PKPM-PS软件数据桥梁的解决方案，以及具体的工程设计应用。
[关键词] PKPM-PS；ABD；中心文件
1概述
2018年6月，住建部发函要求试点城市政府，在“多规合一”的基础上，大力促进BIM技术在工程项目的应用。另外，各省政府正在加快推进装配式钢结构住宅建设试点工作，促进建筑产业转型升级，鼓励建设钢结构建筑产业信息协作平台和BIM协同管理平台。目前工业设计院广泛应用Bentley进行BIM设计，而装配式钢结构项目相关的计算分析、节点设计、预制三板拆分设计、施工图和算量统计需要依托PKPM-PS来完成，因此有必要打通PKPM-PS与Bentley平台的数据对接，完善现有的三维设计流程，提高设计质量和效率。
2数据对接流程
调研全国多家建筑设计院后，了解到在项目设计周期中，不同的设计阶段，工程师对PKPM-PS与Bentley数据对接的需求不尽相同。故将数据对接流程划分为2个阶段：初设阶段和施工图设计阶段。
2.1初设阶段

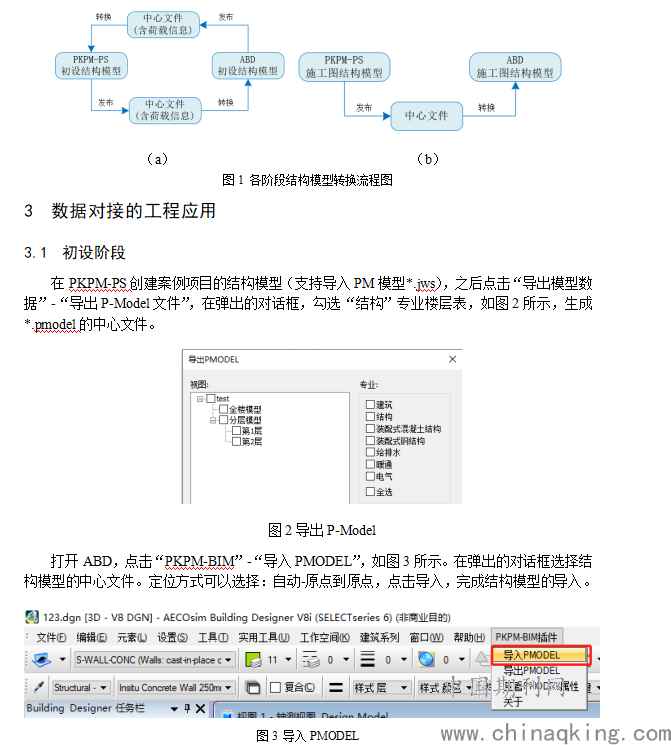

PKPM-PS的结构初设模型，可转换为Bentley可编辑修改的模型。Bentley的结构模型也可以转换PKPM-PS的结构模型，流程图如图1（a）所示。
2.2施工图设计阶段
PKPM-PS施工图精细化模型（包含预制构件、檩条、钢结构节点和钢筋等信息）可以导入Bentley中，且保证属性的完整性，流程图如图1（b）所示。
.png)

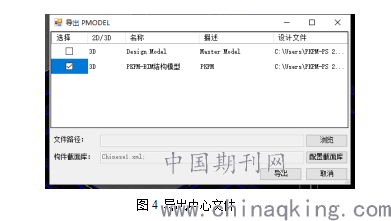

在ABD中修改优化结构模型，（注：支持ABD新建结构模型导入到PKPM-PS， 但为保证结构计算的要求，建模方式需同PKPM一致），点击“PKPM-BIM”-“导出P- MODEL”，弹出对话框，在模型列表中选择要导出的模型，如图4所示。点击“导出”，即可导出中心文件。
.png)
图4 导出中心文件
在PKPM-PS中导入*.pmodel中心文件，（注：当PKPM-PS已有结构模型时，会与导入的中心文件进行对比，且进行差量化更新），选择中心文件，导入模型后，会进行标准层映射（注：因为ABD没有标准层概念，但PKPM&PKPM-PS可基于标准层高效完成模型调整、荷载布置等功能，所以导入模型需要进行标准层映射的功能。导入之前无模型时，在映射关系会默认生成一一对应关系，即一个自然层对应一个标准层；当导入前已有结构模型时，且楼层信息与中心文件楼层信息一致，在映射关系会默认生成已有结构模型的对应关系，不一致时生成一一对应关系）完成优化后结构模型的导入。
3.2施工图设计阶段

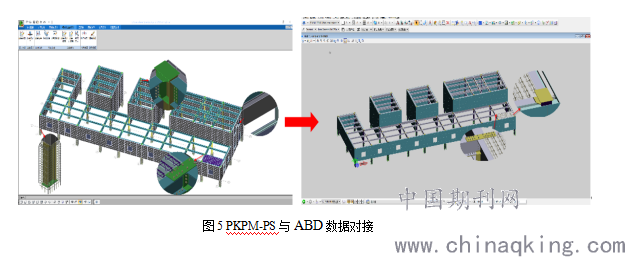

之后在PKPM-PS中进行结构计算分析，钢结构节点设计，配筋设计，预制三板设计，檩条设计，生成计算书、施工图和精细化的装配式钢结构BIM模型。在ABD中可以查看PMODEL属性”，查看构件的相关信息。最终实现了施工图设计阶段装配式钢结构模型的跨平台数据对接（图5）。
.png)
图5 PKPM-PS与ABD数据对接
4结论
本文重点介绍了PKPM-PS与ABD关于结构专业，在初设阶段和施工图设计阶段的数据对接，有效解决了装配式钢结构项目结构专业正向三维设计中遇到的问题，亦为现阶段其他专业在三维设计中的疑难问题提供了一条思路，为日后工程信息化、数字化在施工阶段和运维阶段的应用提供了坚实有效的数据基础。
参 考 文 献
[1] 李祥伟，孙剑.建筑信息模型在中国建筑业的发展 [J].建筑经济，2011,4：25-28.
