曲艺超
大连重工机电设备成套有限公司 辽宁省大连市 116013
摘要：本文依托唐山凯源实业有限公司2×48MVA镍铁电炉项目，详细介绍了罗克韦尔Factory Talk View SE软件在镍铁电炉中报表制作方法。
关键词：罗克韦尔；报表；Factory Talk View SE；镍铁电炉；
1、概述
随着罗克韦尔工业自动化软件在镍铁电炉应用日益广泛,用户对报表的要求也越来越高，本项目系统监控采用企业监管级HMI软件Factory Talk View SE，具有出色的扩展性，集成了全系统诊断功能，快速方位报警信息，开发人员能够快速开发应用、可扩展架构、部署后易于维护等特点，本文详细介绍了该软件报表制作的其中一只方法。
2、应用环境
a）系统：Windows 7 旗舰版 SP1 64位；
b）软件：Factory Talk View SE 8.00.00 ，Studio 5000 V30；
c）硬件：ControI Logix 1756-L72 冗余；
3、组态
3.1制作报表模板

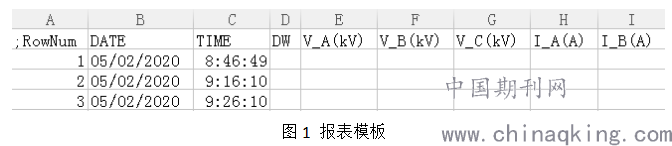

新建Excel表格，第一列为序号（自动生成），第二列为日期（自动生成），第三列为时间（自动生成），第四列开始为变量，需注意的是模板中不支持中文、特殊字符等，见图1.
.png)
3.2插入控件

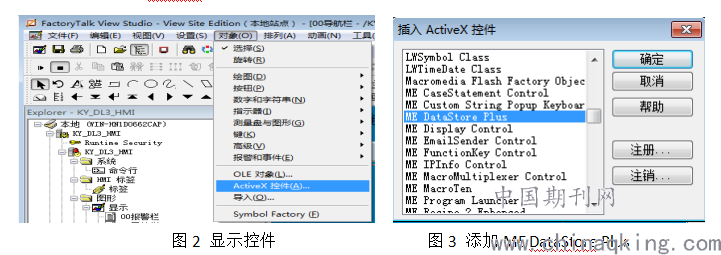

新建显示图形→对象→Active控件→插入ME DataStore Plus 控件，注意:只有当包含ActiveX的显示打开时，ActiveX才会工作，见图2、图3。
.png)
3.3 ME Data Store Plus 设置
a）常规选项设置

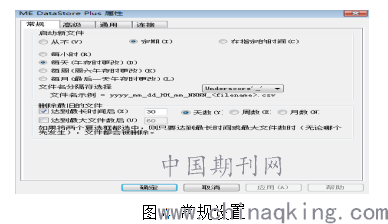

本项目设置的为定期启动（每天午夜）新文件，即每天0时-24时生成一张报表文件； 根据电脑硬盘空间大小来设置是否自动删除旧文件（本项目设置为存储30天的报表），见图4。
.png)
b）高级选项设置

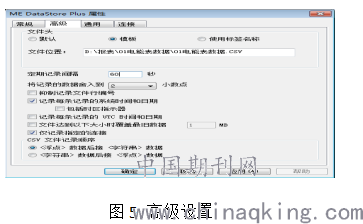

文件头选择模板，将模板路径复制到文件位置处即可，本项目数据采集时间为60秒（每60秒记录一次数据）；勾选记录每条记录的系统时间和日期及仅记录指定的连接，见图5。
.png)
c）连接选项设置

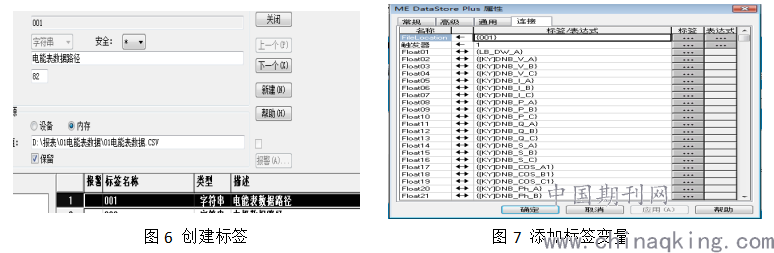

File Location：输出文件位置，注意：创建具有以下属性的HMI字符串标签，初始值需要有文件的路径，见图6。
触发器：向触发器添加一个标签，标签从0到1时启动，当数据从1变为0时停止数据日志。
Float01-100：可连接100个浮点数标签。
String01-50：可连接50个字符串标签。
.png)
3.4应用

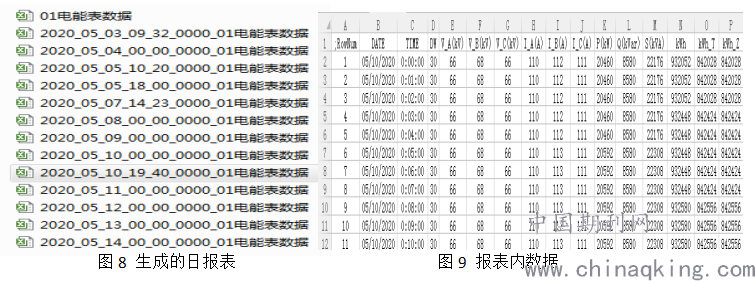

设置完毕后运行SE即可，每天0点生成一张报表文件（日报表），见图8、图9，按用户需求报表内数据每分钟采集一次。
.png)
4、总结
报表，就是将内容信息以某种形式组织起来，并将组织结果呈现出来。只要是做数据的呈现，无论数据存在于文本文件内、Excel文件或者是在数据库之内，只要可以将它呈现出来，打印输出格式化的数据信息，就是一份报表。本文通过Factory Talk View SE插件制作的报表，相对通过VBA来实现报表来说，具有简单、通用等特点，对电仪人员技术水平要求不高，便于维护。
同时，报表亦为企业带来多种技术提升：各车间操作员不用填写报表，日报表由系统自动生成Excel自动保存，降低了操作员的劳动强度，防止人为更改报表，实现无纸化储存数据；全厂数据储存在数据库中，通过对数据库定期维护，可在矿热炉生命周期内储存所以数据，便于保存数据、查询历史数据和数据分析。
参考文献：
[1]矿热炉设计与应用，杨树明 石富，冶金工业出版社
[2]矿热炉控制与操作，石富 王鹏 孙振斌.冶金工业出版社
[3]www.rockwellautomation.com
