朱继东
广东电网有限责任公司湛江吴川供电局 广东 524500
摘要： 供电所组织的大规模配网停电集中消缺施工中接地线的布置较为复杂，包括许可接地和工作接地。通过办理配电线路工作票，将各组接地线一一落实下来，才能可靠消除各个方向突然来电的可能，形成一个大大的屏蔽圈将所有施工人员包围起来，保障人身安全。配网人员掌握接地线的布置及管理技巧对组织开展供电所复杂的大型消缺施工有很大的帮助。
关键词：停电集中消缺 配电线路工作票 接地线布置及管理
1.历次“歼灭战”中接地线的布置
2019年塘缀供电所共组织了30多场大型配网停电集中消缺施工，举全所之力将整段整段的10kV线路缺陷隐患集中消除，我们谓之“歼灭战”。对应所办理的每一张工作票，其接地线都需经过周密的布置，才能将各个方向的突然来电可能消除掉，从而保障施工人员的人身安全。其中典型的接地线布置方式如下：
1.1许可接地
许可接地用于防止电源方向的突然来电，随着供电可靠性要求的提高，目前10kV配网线路的停电检修工作通过环网转供、10kV发电车接入等措施来减少停电的范围。这意味着在一次检修作业中停电线路可能存在不止一个电源方向，因此须要把各个来电方向的线路开关都断开，并在开关停电的一侧装设许可接地线。
1.1.1 停电检修线路存在双电源

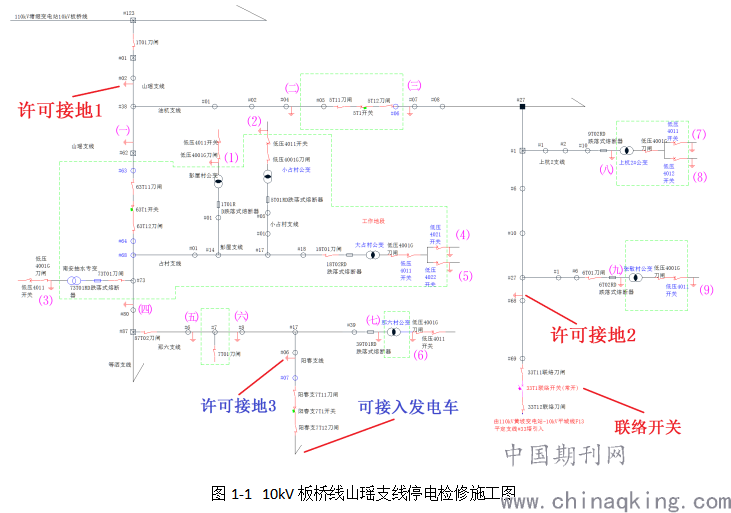

如图1-1所示，正常运行时山瑶支线由10kV板桥线供电，但在东岸支线线路终端#69杆通过一个联络开关与10kV平城线实现环网，因此10kV板桥线山瑶支线存在两个电源点。当山瑶支线需要停电检修时，不但要在10kV板桥线山瑶支线#2杆大号侧装设许可接地，还要在10kV板桥线东岸支线#68杆小号侧装设许可接地线。
.png)
1.1.2 停电检修线路存在三个电源
图1-1中，10kV板桥线山瑶支线本来存在10kV板桥线和10kV平城线两个电源点，但当山瑶支线部分停电检修时，为了减少受停电影响的用户，提高供电可靠性，需要在10kV板桥线阳春支线#7杆7T1开关后段线路都接入10kV发电车，这也视为一个来电电源。因此分别在山瑶支线#2杆大号侧、东岸支线#68杆小号侧及阳春支线#6杆大号侧装设许可接地线。
1.1.3 同杆塔架设配合停电

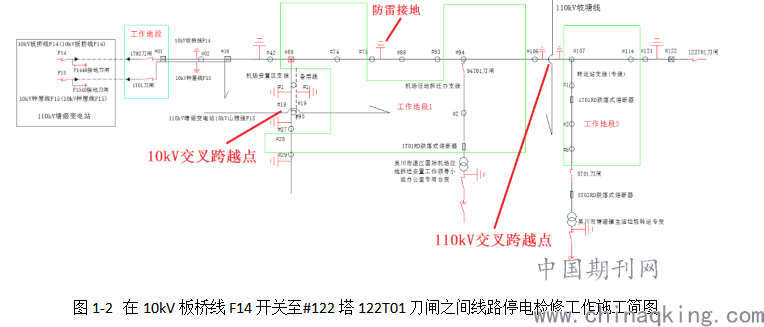

如图1-2所示，同杆塔架设线路配合停电的线路也须在停电的开关后面装设许可接地。10kV钟屋线#1塔至#16塔与10kV板桥线#1塔至#16塔同杆塔架设。在10kV板桥线#1塔停电检修工作中，不但要断开10kV板桥线的站内开关F14，钟屋线的站内开关F15也要配合停下，并分别合上F1440和F1540地刀作为许可接地。
.png)
1.2工作接地
1.2.1 停电范围内存在10kV电压等级线路交叉跨越
如1-2图所示，10kV山雅线全线带电，在10kV板桥线F14站内开关至#122塔122T01刀闸之间线路停电消缺工作中，停电范围内10kV板桥线机场安置区支线#19杆与10kV山雅线主干线交叉跨越，但交叉跨越点是在非工作区域，因此须要分别在10kV板桥线机场安置区支线#1杆、#27杆和备用线#1杆装设3副接地线以防止搭挂及断线等其他突发情况导致停电线路突然来电。
1.2.2 停电范围内存在110kV及以上电压等级线路交叉跨越
110kV及以上线路会在附近10kV线路上产生很强的感应电流，会对施工人员造成伤害，因此必须在线路的两端装设接地线来防止感应来电。图1-2中，对10kV板桥线F14站内开关至#122塔122T01刀闸之间线路停电消缺，110kV坡塘线在上方跨越停电范围内的10kV板桥线#106杆至#107杆之间导线，且10kV板桥线#106杆至#107杆之间为非工作区域，需要在10kV板桥线#106杆大号侧及#107杆小号侧装设接地线。
1.2.3 停电范围内存在10kV同杆塔架设线路
当工作地段内涉及同杆塔多回路架设线路的情况时，如停电检修地点与同杆塔线路的安全距离不足则同杆塔线路也必须配合停电，配合停电线路不但要装设许可接地，还要在同杆塔架设的检修地段装设工作接地线。以如图1-2所示的10kV板桥线#1塔停电检修工作为例，除了在板桥线#2杆小号侧，还要在10kV钟屋线#2杆小号侧装设工作接地线。
2.接地线的布置技巧
历次“歼灭战”，供电所大致运用了以下三种工作接地线布置技巧：固定大包围、移动小包围、防雷接地。
2.1 固定大包围
固定大包围指的是用接地线一次性将施工范围全部包围起来，形成一个大的屏蔽圈将所有来电可能方向阻断。工作负责人必须等到所有的接地线都装设完毕才能开始施工，也必须等所有工作完成且全部人员撤离之后才能下令拆除接地线。如果消缺工作地点较为集中，可以采用固定大包围来布置接地线，简单直观。同时为提高效率，需安排多组人员同时装设接地，避免等待开工时间过长。图1-2的施工就采用了固定大包围的技巧。
2.2 独立小包围
移动小包围指的是把施工区域划分为多个工作地段，每个地段各自独立用接地线包围起来，形成一个个小的屏蔽圈。各个施工小组装设完各自工作地段的接地线后开始工作，施工完毕后拆除，然后根据需要再转到下一个工作现场进行装拆。各个区域各自为战，其接地线的装、拆与否不会影响其它区域的施工，比较高效，但是接地线的装拆数量会增多，消耗一定的体力。独立小包围法适用于停电范围广且工作地点较分散的情况，如图1-1的施工所示就采用了这种技巧。
2.3 防雷接地
遇上雷雨季节，如果施工范围过大、中间线路过长，还应在折中的位置装设多一组接地线来防止落雷引起的停电线路带电。图1-2所示的施工中，10kV板桥线F14至42杆至106杆之间线路距离长达3公里，在这么广的施工范围内碰上落雷的机率大大增加，为防万一也使得施工人员有个心理保障，在板桥线#75杆处装设多一组高压防雷接地线。
3.接地线的管理
3.1审图校核
工作票的施工图纸必须严格按照配电线路的单线图为基础，并且与工作现场完全吻合。所有的接地线都必须在施工图纸中标注出来，位置清晰，数量齐全。如图1-1所示的施工，要求装设的高低压接地线近二十组，比较复杂，作为保命措施，装错一组或装漏一组，后果都不堪设想。供电所的经验是低压接地线采用阿拉伯数字来编号，高压接地线可采用中文数字来编号，这样就能在审票时方便统计，不易遗漏。
3.2 接地线登记表

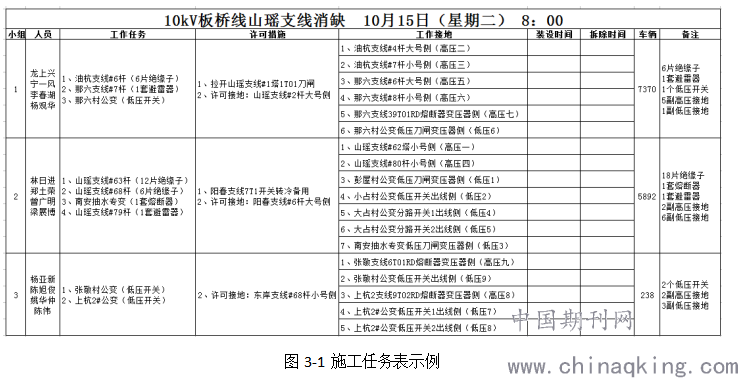

塘缀供电所对南方电网下发的接地线登记表进行了本地化修编，创新性地将接地线登记表和施工任务表结合在一起，这样每个小组的工作任务、车辆分配、接地线位置、装拆时间、人员安排都一目了然。如下表就是根据图1-1的施工编制的施工任务表，施工时每个小组手执一张，对号入座，按表施工，工作负责人也凭借这张表统计接地线的装拆、掌控工作内容。
.png)
结语：本文结合实际施工来介绍各种常见的许可接地及工作接地的装设注意点，详细地介绍了接地线的布置方式及其优缺点、适用范围，总结了一下接地线管理的技巧。本文对办理复杂工作票开展大型停电消缺工作时进行接地线的布置有一定的借鉴、指导作用。
