阮军培
国网杭州市临安区供电公司 浙江省杭州市 311300
摘要：目前10kV母线压变使用4PT接线方式已较为常见，新建的变电站均为此类接线。采用此接线方式，在异常状态下二次电压值与3PT接线有较大差别。希望通过利用节点电压法对异常运行状态下电压分析，能对故障类别的判别起到一定的参考作用。
关键词：10KV；母线压变；异常情况
1.接线方式
使用设备： 3台压变的变比、类型均相同普通压变，YHL为具有消谐功能的压变。
.png)
2.异常运行状态的确定
对于10kV系统，单相接地允许长期运行，对于母线压变而言，异常运行状态有单相高压熔丝熔断、两相高压熔丝熔断两种状态。因此可能出现的异常运行状态确定为七种，分别为：单相接地、单相高压熔丝熔断、两相高压熔丝熔断、单相接地时接地相高压熔丝熔断、单相接地时非接地相 单相高压熔丝熔断、单相接地时接地相与非接地相两相高压熔丝熔断、单相接地时非接地相两相高压熔丝熔断。
3.故障分析

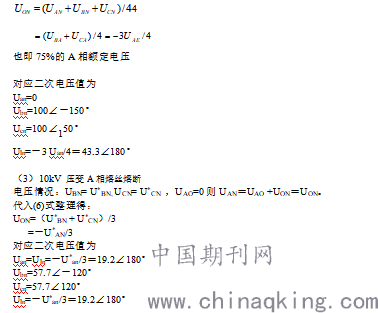

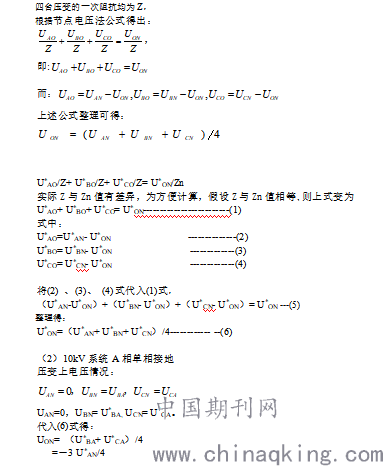

（1）节点电压法公式导出
参数设定：YHA / YHB /YHC一次阻抗均为Z，YHL一次阻抗为Zn，则一次电路图如下所示
.png)
正常时电压标号为U*AN、U*BN、 U*CN，故障时电压标号为UAN、UBN、 UCN，二次电压标号与一次相对应，其相电压值为57.7伏，线电压值为100伏，且设Uan=57.7v∠0°。
.png)

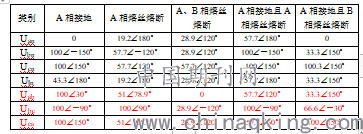

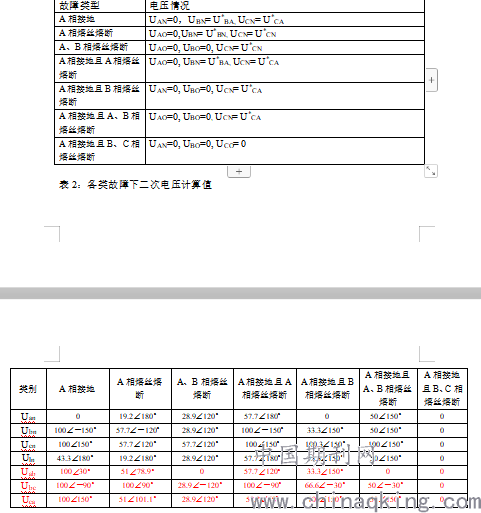

表1：故障时的电压情况列表
.png)
4.结果分析
由上述计算结果可看出，零序电压不仅仅是因为有接地的发生而产生，在压变高压熔丝熔断时，其值也会产生，且值较大，同时各个电压量均有不同的变化。因此在二次电压值发生异常变化时，及时对电压变化情况进行分析判断，确定故障类型，及采取有针对性的处理，消除故障，从而保证设备的安全运行。
明确各电压值的实际含义
.png)
结语
10kV系统容易发生单相接地事故，如果运行人员未能及时发现会造成接地故障消失，PT可以受住2 h的考验，一次保险完好无损，可见可以在电力系统中应用4PT技术。
