摘要：本文主要介绍一种复合型绝缘结构，包括绝缘扎线及垫片。是通过PCA聚氯乙烯为外套，包裹PA尼龙材料制作成实心线和垫片同时在其表面设备网格纹用于在绝缘绑扎，从而克服传统裸铝导线扎线过程中，一旦绝缘导线破损易引发漏电、触电事件的问题。
关键词：复合式、绝缘扎线、垫片
1背景
绝缘体，又称电介质，是一种阻碍电荷流动的材料，在绝缘体中，电子被紧密的束缚在其原子周围，这种材料在电气设备中用作绝缘体，或称起绝缘作用，其作用是支撑或分离各个电导体，不让电流流过，绝缘体是指在通常情况下不传导电流的物质，在生活中，许多东西都是绝缘体，如干燥的木板、橡胶、塑料等，但是大多绝缘体较为单一，在使用时有一定的局限性，此时复合型的绝缘体可解决这一问题。
目前低压绝缘导线与街码金具间的连接常用扎线，然而目前主要以裸铝导线为主，由于铝导线较为坚硬而且为导电材料，一旦绝缘导线破损易引发漏电、触电事件，扎线安全使用上有进一步提升空间。
如何有效解决传统裸铝导线扎线过程中，一旦绝缘导线破损易引发漏电、触电事件的问题，是一个急需解决的问题。
2 复合式绝缘扎线及垫片研究
研制新型复合扎线，以PCA聚氯乙烯为外套，包裹PA尼龙材料制作成实心线同时在其表面设备网格纹，制作成线状，用于在绝缘绑扎，从而改变过去金属扎线挤压导线表面，从而容易发生漏电风险的问题。研制新型复合垫片，以PCA聚氛乙烯为外套，包裹PA尼龙材料制作成实心垫片同时在其表面设备网格纹，制作成片装，用于导线与街码等接触部位防护，降低导线破损后严其他设备漏电的可能性，通过新型复合扎线与垫片的研制，减少扎线对导线造成的挤压破损、减少导线破损后漏电的可能性，从而提升低压绝缘可靠性。
一种复合式绝缘扎线及垫片，克服传统裸铝导线扎线过程中，一旦绝缘导线破损易引发漏电、触电事件的问题。
其技术方案是：一种复合型绝缘结构，其中，包括外套层、设于外套层内部的内层、设于外套层侧部的表面网格。所述的外套层为PCA聚氯乙烯，内层为PA尼龙材料。
在本技术方案中，通过PCA聚氯乙烯为外套，包裹PA尼龙材料制作成实心线和垫片同时在其表面设备网格纹用于在绝缘绑扎，从而克服传统裸铝导线扎线过程中，一旦绝缘导线破损易引发漏电、触电事件的问题，使用过程中连接部位如导线与街码连接，在街码和导线连接部位放上垫片然后利用绝缘扎线扎紧即可。
进一步的，所述的外套层的厚度为0.8-1.2mm。内层的厚度为0.13-0.17mm。上述的厚度合适，效果好。外套层的厚度为1mm。所述的内层的厚度为0.15mm。PCA聚氯乙烯为外套为1mm厚，PA尼龙材料为0.15mm厚，聚氯乙烯主要构建关键绝缘层，PA尼龙材料主要增强材料纤维性，并降低弹性，网格纹设计主要为提升表面摩擦力，从而实现绝缘包扎，同时降低割破绝缘导线形成漏电、触电风险。
3设计图纸说明

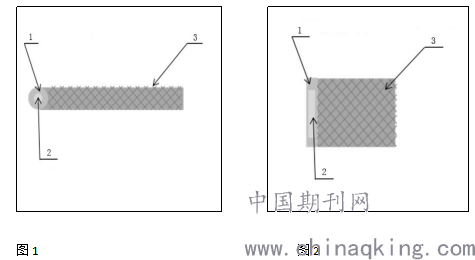

图1是绝缘扎线整体结构示意图。
图2是绝缘垫片整体结构示意图。
.png)
4方案具体实施方式
如图1所示，本方案为绝缘扎线。
一种复合型绝缘结构，其中，包括外套层1、设于外套层1内部的内层2、设于外套层1侧部的表面网格3。外套层1的截面为圆环状，内层2的截面为圆形。外套层1为PCA聚氯乙烯。内层2为PA尼龙材料。外套层1的厚度为0.8-1.2mm。内层2的厚度为0.13-0.17mm。
进一步的，外套层1的厚度为1mm。内层2的厚度为0.15mm。PCA聚氯乙烯为外套为1mm厚，PA尼龙材料为0.15mm厚，聚氯乙烯主要构建关键绝缘层，PA尼龙材料主要增强材料纤维性，并降低弹性，网格纹设计主要为提升表面摩擦力，从而实现绝缘包扎，同时降低割破绝缘导线形成漏电、触电风险。
聚氯乙烯，英文简称PVC（Polyvinyl chloride)，是氯乙烯单体（vinyl chloride monomer, 简称VCM）在过氧化物、偶氮化合物等引发剂；或在光、热作用下按自由基聚合反应机理聚合而成的聚合物。氯乙烯均聚物和氯乙烯共聚物统称之为氯乙烯树脂。
PVC为无定形结构的白色粉末，支化度较小，相对密度1.4左右，玻璃化温度77~90℃，170℃左右开始分解[1]，对光和热的稳定性差，在100℃以上或经长时间阳光曝晒，就会分解而产生氯化氢，并进一步自动催化分解，引起变色，物理机械性能也迅速下降，在实际应用中必须加入稳定剂以提高对热和光的稳定性。尼龙是美国杰出的科学家卡罗瑟斯(Carothers)及其领导下的一个科研小组研制出来的，是世界上出现的第一种合成纤维，尼龙是聚酰胺纤维（锦纶）的一种说法。尼龙的出现使纺织品的面貌焕然一新，它的合成是合成纤维工业的重大突破，同时也是高分子化学的一个非常重要里程碑。
通过PCA聚氯乙烯为外套，包裹PA尼龙材料制作成实心线同时在其表面设备网格纹用于在绝缘绑扎，从而克服传统裸铝导线扎线过程中，一旦绝缘导线破损易引发漏电、触电事件的问题，使用过程中连接部位如导线与街码连接，在街码和导线连接部位放上垫片然后利用绝缘扎线扎紧即可。
如图2所示，本实施例为绝缘垫片。
本实施例中，外套层1的截面为环状的方形，内层2的截面为实心的方形。
5结语
新型复合绝缘扎线、垫片的制作材料为PCA聚氧乙烯和PA尼龙，二者均为绝缘材料，有效保障绑扎材料的绝缘可靠。复合方式以PCA聚氯乙烯为外套，通过其物理抗性和热塑性能制作出优质的绝缘线材和垫片，同时通过PA尼龙作为内芯，能有效减少复合材料的整体弹性，实现复合材料的坚强耐用。复合材料表面增加网状设备，有效保障材料表面摩擦力，保障材料使用过程中复合低压线路绑扎需要。通过扎线和垫片的组合使用，有效提供低压导线绝缘扎线和垫片解决方案，减少绑扎材料对导线设备的损失，并通过垫片实现导线与街码等材料的绝缘隔绝，降低漏电传导的可能性。
参考文献：
[1]周志敏.复合绝缘子外绝缘特性[D].广东输电与变电技术，2003（000）001.
项目支撑：本论文来源于广东电网有限责任公司职工技术创新项目；项目名称：复合式绝缘扎线及垫片研究与应用 ；项目编号:031200KK52190112
